【求助】关于一个电子器件中小配件的制图方法

白鹅具象 · 发表于 2017-5-2 22:28:02

本帖最后由白鹅具象于 2017-5-2 22:39 编辑

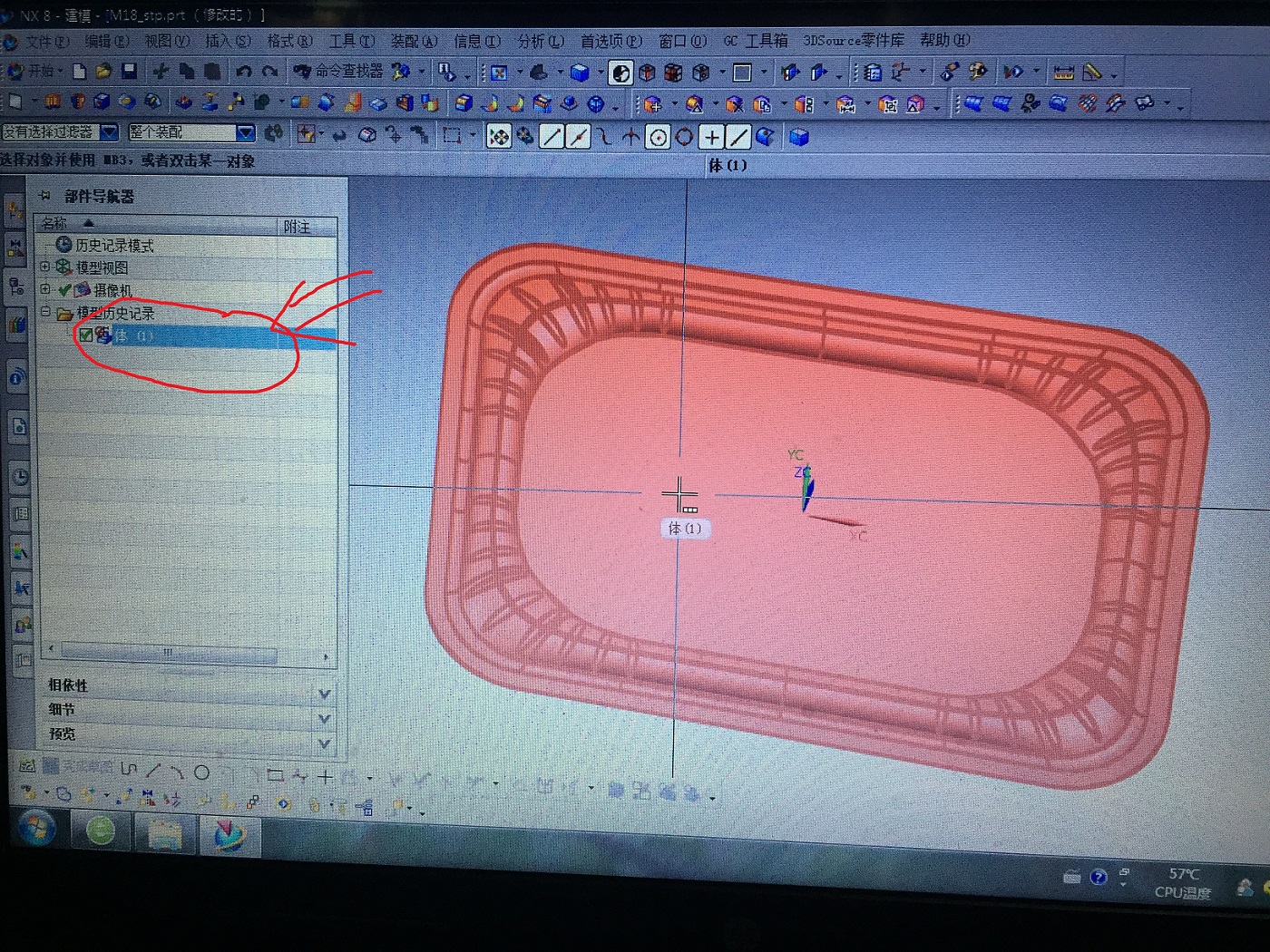

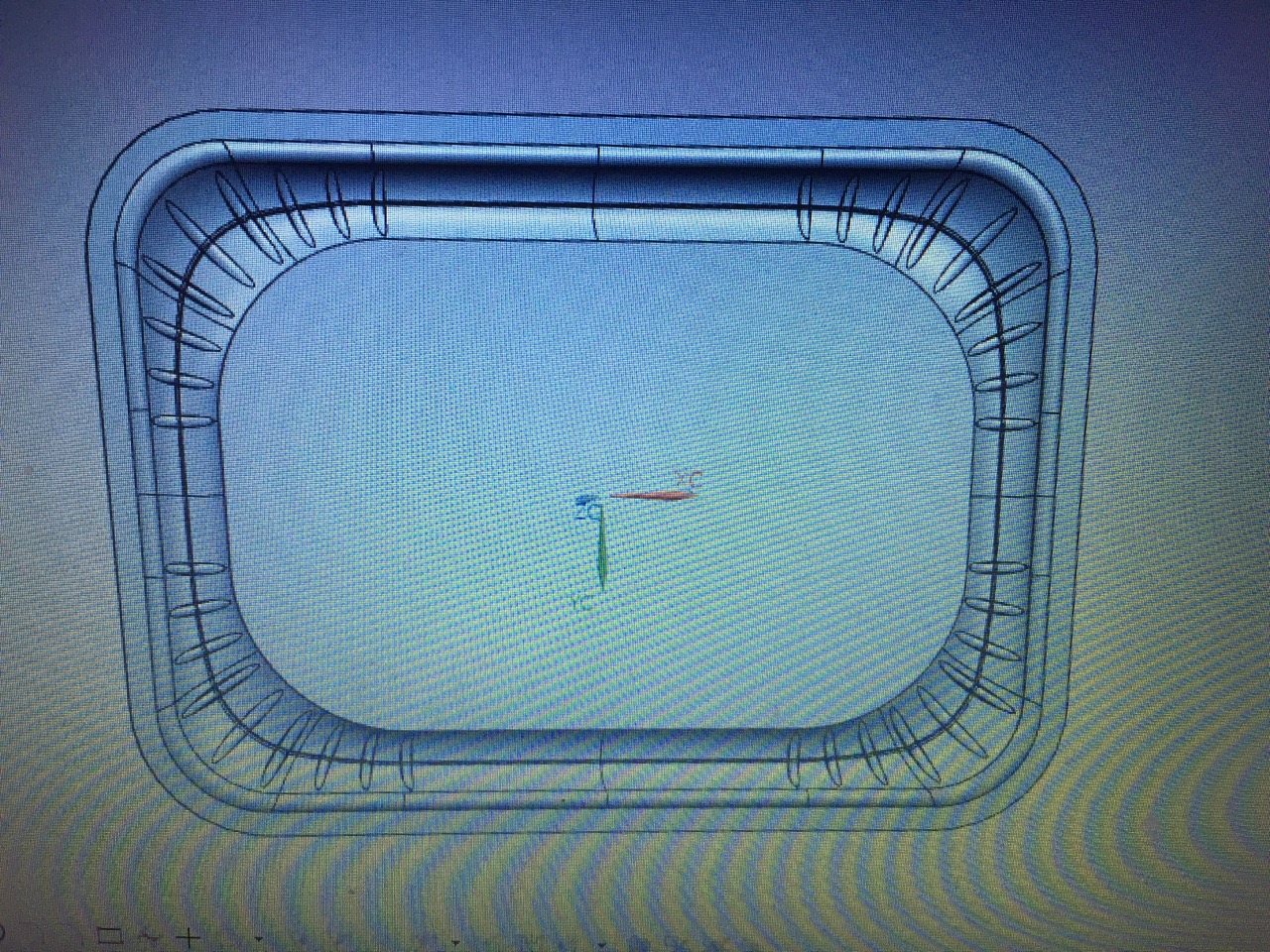

大家好，本人手头有一个电子元器件中小配件的制图任务，但现在只有一份STP格式的文件，且这份STP文件中部件导航器中只有一个'体”，现在需要将这个小配件按STP文件中的尺寸按步骤绘制出来，本人是新手，请大家帮忙。万分感谢！（STP文件超过1M无法上传，附百度云链接：http://pan.baidu.com/s/1o8obqcU）

这个是不是就是所谓的做逆向设计？请大神们指教。

白鹅具象 · 发表于 2017-5-3 16:50:11

不能让这个帖沉下去啊，大神们帮帮忙。{:cry:}

522588306 · 发表于 2017-5-9 20:37:44

有点逆向工程的意思~ 用平面截出关键线条，得到轮廓线和尺寸，然后照着形状画出来就可以。我手头工作的事比较多。有空就帮楼主看一下。这个难度不大，楼主可以自己试试做出来哒

管大胖纸 · 发表于 2017-5-11 15:04:11

这个是一个喇叭的膜吧

白鹅具象 · 发表于 2017-5-13 21:57:52

这是一个音膜。

白鹅具象 · 发表于 2017-5-13 21:58:22

522588306 发表于 2017-5-9 20:37
有点逆向工程的意思~ 用平面截出关键线条，得到轮廓线和尺寸，然后照着形状画出来就可以。我手头工作的事比 ...

那就太感谢了！{:cry:}

白鹅具象 · 发表于 2017-5-13 21:58:52

522588306 发表于 2017-5-9 20:37
有点逆向工程的意思~ 用平面截出关键线条，得到轮廓线和尺寸，然后照着形状画出来就可以。我手头工作的事比 ...

那就太感谢了！

白鹅具象 · 发表于 2017-5-13 21:59:34

522588306 发表于 2017-5-9 20:37
有点逆向工程的意思~ 用平面截出关键线条，得到轮廓线和尺寸，然后照着形状画出来就可以。我手头工作的事比 ...

那就太感谢了！

白鹅具象 · 发表于 2017-5-13 21:59:59

522588306 发表于 2017-5-9 20:37
有点逆向工程的意思~ 用平面截出关键线条，得到轮廓线和尺寸，然后照着形状画出来就可以。我手头工作的事比 ...

那就太感谢你了！
