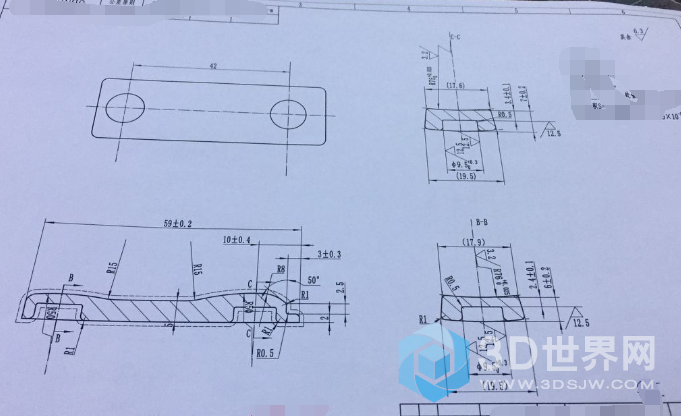

不知哪位师傅能画个三维解释下这张图纸的后面两个B-B和C-C剖视。谢谢了

师傅, 指教, 后面, 两个


相关帖子

回复

0 主题	306 回帖	3497 积分

积分: 3497

发消息

发表于 2018-3-20 14:02:57 | 显示全部楼层

顶面是个扫掠曲面：主剖视图顶部轮廓曲线是主引导线，B-B和C-C 是两个截面曲线
