UG转CAD图档的线条问题

tjy8989 · 发表于 2013-12-29 20:08:14

我是UG的新手，最近学UG工程图转图，发现UG图档转到CAD中有些线条是断开的，有些线条是缺了一段的，有些线条是更本就没有了，请教论坛的高手怎样解决。谢谢了。

圈○画不圆* · 发表于 2013-12-29 21:53:21

弹道无痕发表于 2013-12-29 20:56
像楼上讲的，转CGM是种方法，但转过去后都是一段段的线条。其实做模具设计的，转图到CAD都是为了出加工图， ...

CAD 打开的确是会有一段段的线条的情况（特别是圆看上去就是多边形）用CAXA打开就不会了很规矩的

圈○画不圆* · 发表于 2013-12-29 20:37:26

本帖最后由圈○画不圆于 2013-12-29 20:39 编辑

先导出CGM然后导入回来再导出CAD就行了

http://user.qzone.qq.com/306717741/blog/1364137099

弹道无痕 · 发表于 2013-12-29 20:56:59

像楼上讲的，转CGM是种方法，但转过去后都是一段段的线条。其实做模具设计的，转图到CAD都是为了出加工图，有断线的情况很多时候根本不影响出图标数的，如果追求转过去的图档像CAD一样，只有靠自己修了，但是，这样的工作量是巨大的。

成王败寇* · 发表于 2013-12-30 10:17:59

你可以把你要导出的文件和你在CAD上的问题截图过来，我觉得那样才能弄明白，才能给你解决，你只是说，不知道你所说的断线是什么情况！

tjy8989 · 发表于 2013-12-30 19:34:31

谢谢，等过了元旦我吧把图片传上来。

wufyi · 发表于 2017-7-27 16:46:58

本帖最后由 wufyi 于 2017-7-27 16:50 编辑

我用的是UG8.5，今天转图的时候也遇到了这个问题，最后找到了导致问题的原因。

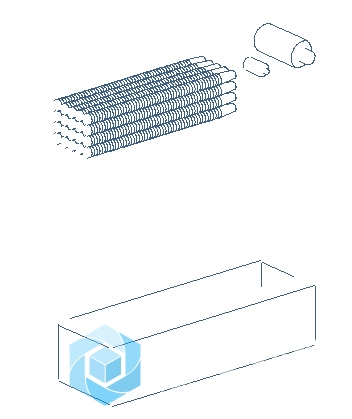

原图应该是这样的：


wufyi · 发表于 2017-7-27 16:51:44

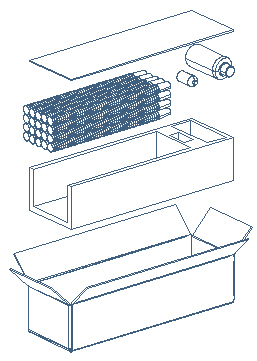

输出到CAD之后变成这样：

wufyi · 发表于 2017-7-27 16:54:21

然后发现是因为装配加载选项切换的时候没点击保存导致的转换CAD后丢失线条。

wufyi · 发表于 2017-7-27 16:56:18

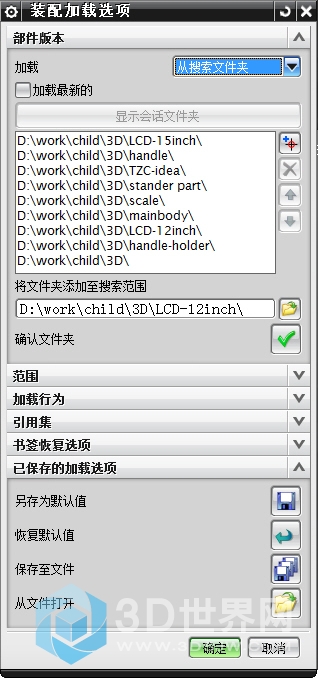

在装配加载选项点击保存之后，从新输出到CAD，这次就不缺少线条了。
