关于creo3.0工程图螺纹孔中心线问题

hongganghb · 发表于 2015-8-3 14:37:40

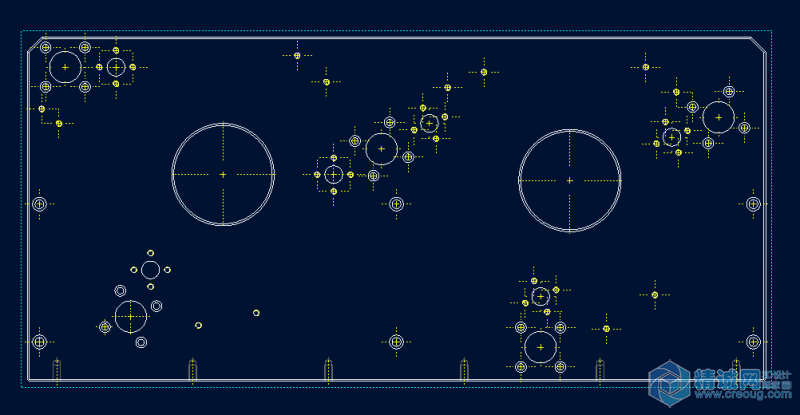

求指点：creo3.0工程图中螺纹孔中心线太长，请问怎么处理

hongganghb · 发表于 2015-8-3 14:38:09

在线急等啊，

破衣哥* · 发表于 2015-8-3 16:02:51

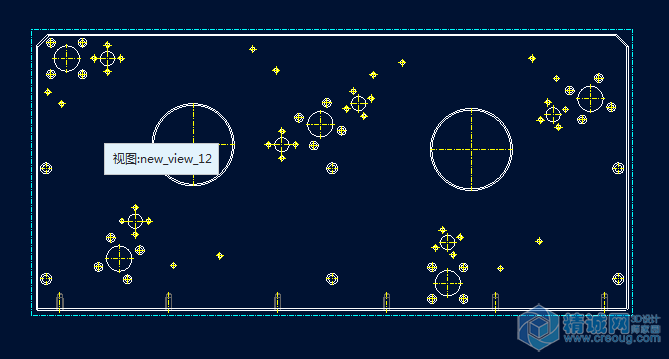

你把鼠标移动到中线心端点的地方点一下中线心，会有一个小黑框出来，然后拖动小黑框就可以调整长短，然后在工程图绘图属性配置窗口里面选择到下面的图片显示的几个配置选项更改他们的值，选项后面有说明，设置好之后保存到工程图配置文件比如:工程图配置.dtl，你在系统配置里面要添加配置选项drawing_setup_file 值为你工程图配置文件路径加文件名比如E:\Creo工作目录\配置文件\工程图配置.dtl　　，以后就不用一根一根的去调整了。

Creo3工程图

Creo3绘图属性

hongganghb · 发表于 2015-8-3 16:25:38

破衣哥发表于 2015-8-3 16:02
你把鼠标移动到中线心端点的地方点一下中线心，会有一个小黑框出来，然后拖动小黑框就可以调整长短，然后在 ...

破衣哥，关键是那个选项对圆孔有作用，对牙孔没反应啊

hongganghb · 发表于 2015-8-3 16:29:41

设置见下图

hongganghb · 发表于 2015-8-3 16:38:39

总算找到了，谢谢破衣哥的指点

rainweb* · 发表于 2015-8-12 15:11:05

把图形放大一下就可以了，何必那样麻烦

西山住客 · 发表于 2015-8-24 14:42:12

本帖最后由 fuguangyi 于 2015-8-28 17:36 编辑

中心线露出孔边长度不要太短，否者对于大缩小比例的图纸，你会看不到的，一般1.5mm-2mm，这个在制图中有规定吧

hongganghb · 发表于 2015-8-28 09:35:40

fuguangyi 发表于 2015-8-24 14:42
中心线露出孔边长度不要太短，否者对于大缩小比例的图纸，你会看不到的，一般1.5mm-2mm，这个在制图中有规 ...

谢谢，我的设置是1.5，以前一般是PROE画3D在CAD出图，现在刚开始学CREO出图

hongganghb · 发表于 2015-8-28 09:36:03

rainweb 发表于 2015-8-12 15:11
把图形放大一下就可以了，何必那样麻烦

有图纸要求的啊
