Creo钣金设计1-1-5（创建拉伸壁特征）

腼腆的和尚

大家好！我是 coy monk ！

2016.5.17

    大家好，今天开始新的一种知识的的学习，这一帖子是 继续讲解我们的拉伸壁特征，不过我们现在讲解的是创建拉伸壁！；希望开这个帖子能和大家进行一起的学习、交流。俗话说，学海无涯，加油。上一个帖子我们是对拉伸壁进行了一个进一步的认识。如果大家忘了可以再打开看看。

Creo钣金设计1-1-4（拉伸壁特征2.）

http://bbs.creoug.com/thread-67258-1-1.html

(出处: 精诚网)

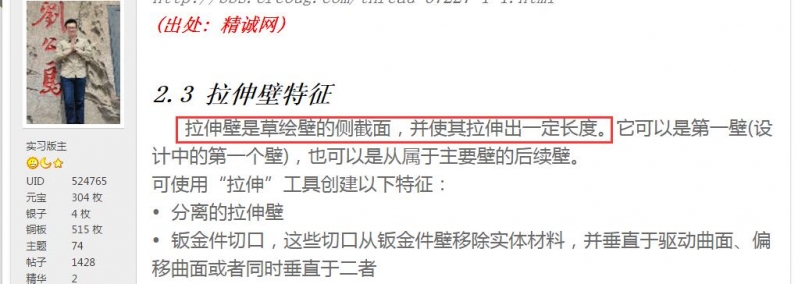

2.3 拉伸壁特征
  2.3.2 创建拉伸壁特征

a.准备工作

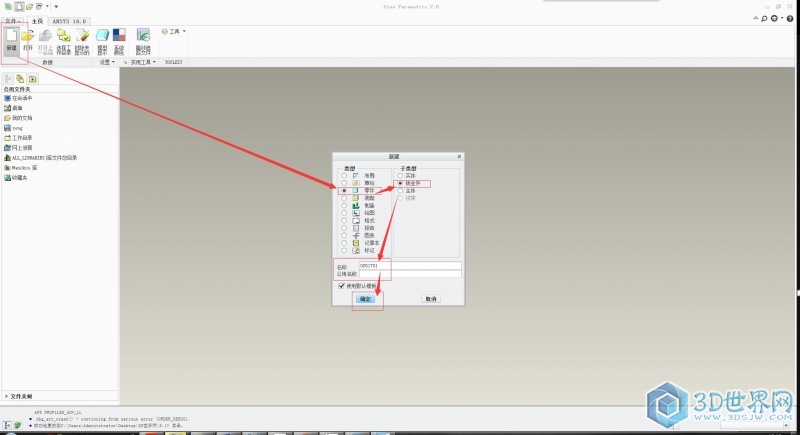

      不多说，肯定是新建一个零件，在零件选项哪里面选择钣金件，这里大家可以把新建的这哥们命令设置成快捷键， 快捷键用好了能大大提高你的画图效率。在建立每一个零件之前，我希望大家一定要养成选择工作目录的好习惯！

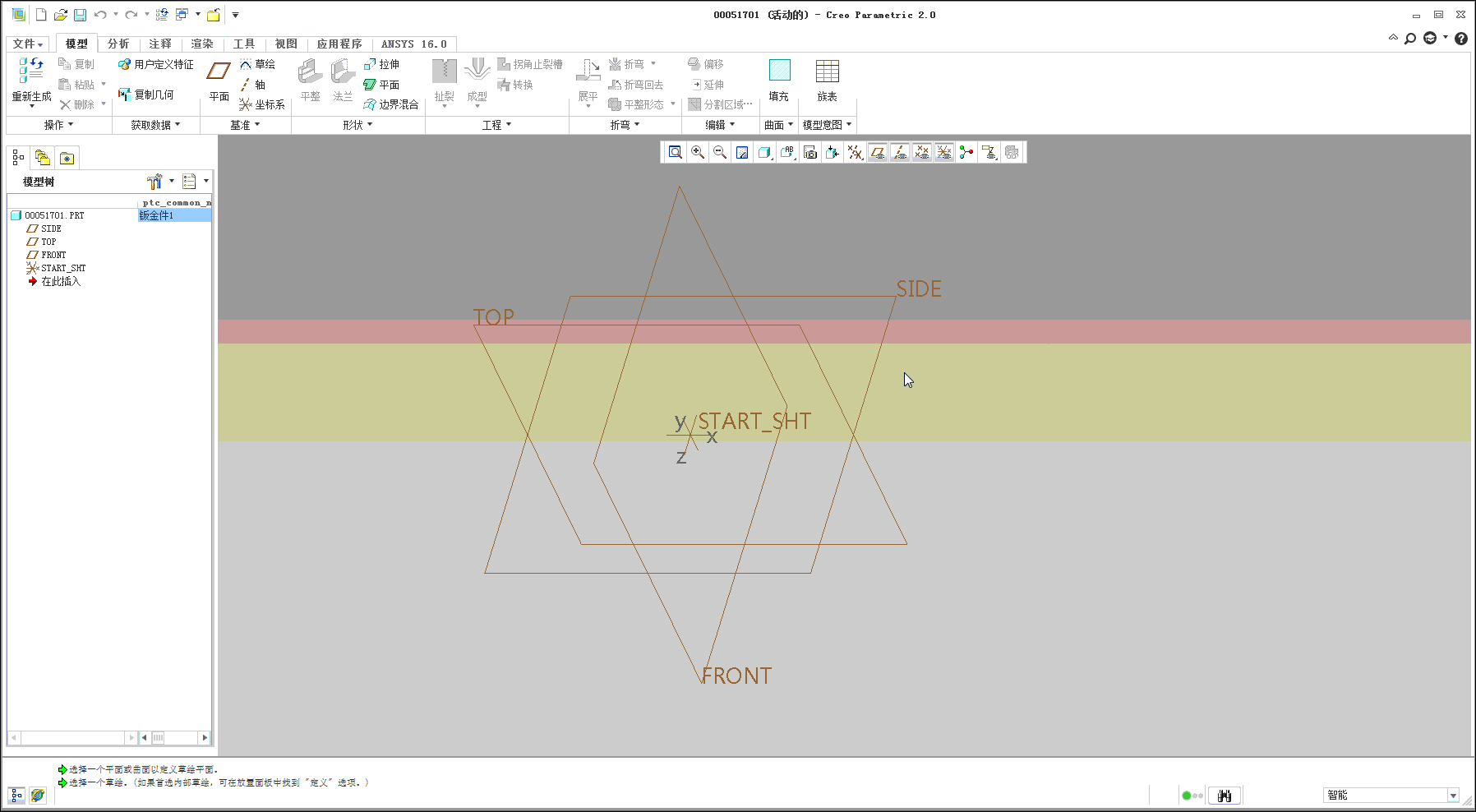

      设置好工作目录之后，建立好新的钣金件，这里命名我直接用了00051701，代表的是今天第一个件。这里我们先将四个基准打开！下面我们要开始画，大体先画一个弯折的钣金件，图片我上传。

b.开始画

1. 单击“模型”(Model) > “拉伸”(Extrude)。“拉伸”(Extrude) 选项卡随即打开。
2. 确保未针对移除材料而选择 。
3. 单击“放置”(Placement)。“放置”(Placement) 选项卡随即打开。
  • 如果草绘已经存在，会提示一个断开连接的！单击“断开链接”(Unlink) 断开与草绘之间的关联。使用草绘副本创建一个内部草绘。创建一个草绘，然后单击 “确定”(OK)。
•  如果草绘不存在，那样会提示一个定义！单击“定义”(Define) 并设置参考。创建一个草绘，然后单击 “确定”(OK)。

现在我上传一个GIF,这个就是我提供画那个草绘图的GIF

4. 单击“选项”(Options)。“选项”(Options) 选项卡随即打开。如果需要，为每侧选择一个“深度”(Depth) 选项和一个值。

•  当草绘包括非相切几何时，请单击“在锐边上添加折弯”(Add bends on sharp edges) 来倒圆锐边。设置半径值和半径标注位置。

•  要反向驱动曲面，可单击“将驱动曲面设置为与草绘平面相对”(Set driving surface opposite sketch plane)

注意

项目中有第二个壁时可用。

•  要将壁合并到设计中的现有壁，请单击“合并到模型”(Merge to model)。

5. 要设置特征特定的折弯余量，执行以下任务：

a. 单击“折弯余量”(Bend Allowance)。“折弯余量”(Bend Allowance) 选项卡随即就能打开了。

注意

仅当选择了“在锐边上添加折弯”(Add bends on sharp edges) 或草绘包含任意非线性元素时，“弯曲余量”(Bend Allowance) 才可用。

b. 单击“特征专用设置”(A Feature Specific Set Up) 复选框。

注意

如果清除“特征专用设置”(A Feature Specific Set Up) 复选框，则会使用零件折弯余量来计算特征的展开长度。

c. 要根据不同的因子计算展开长度，请选择一个新的因子。如果需要，请指定一个不同的因子值。

d. 要使用折弯表来计算弧的展开长度，请单击“使用折弯表”(Use Bend table)。从列表选择一个表格。

注意

只有复制到零件的折弯表可用。

6. 要使深度方向相反，请单击  。

7. 键入壁厚值或接受默认值。

注意

仅可以为第一个分离的拉伸壁设置厚度，此壁会为所有其它壁设置厚度。

8. 要反转  材料厚度方向，单击   。

9. 单击  。

好了，这样一个壁就画完了，其实就和我第一个帖子说的那样，拉伸壁就是画出零件的侧面外形。好了，今天就到这里吧。
