creo直齿轮建模及族表

wh510 · 发表于 2015-5-12 12:24:03

本帖最后由 wh510 于 2015-5-12 15:53 编辑

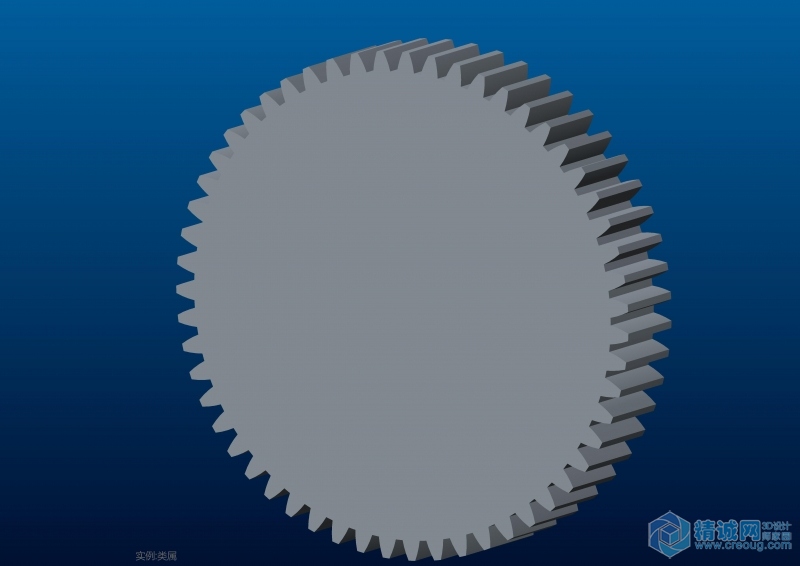

直齿轮建模及族表模数M=2，齿轮Z=55.
图解在下面

wh510 · 发表于 2015-5-12 12:27:16

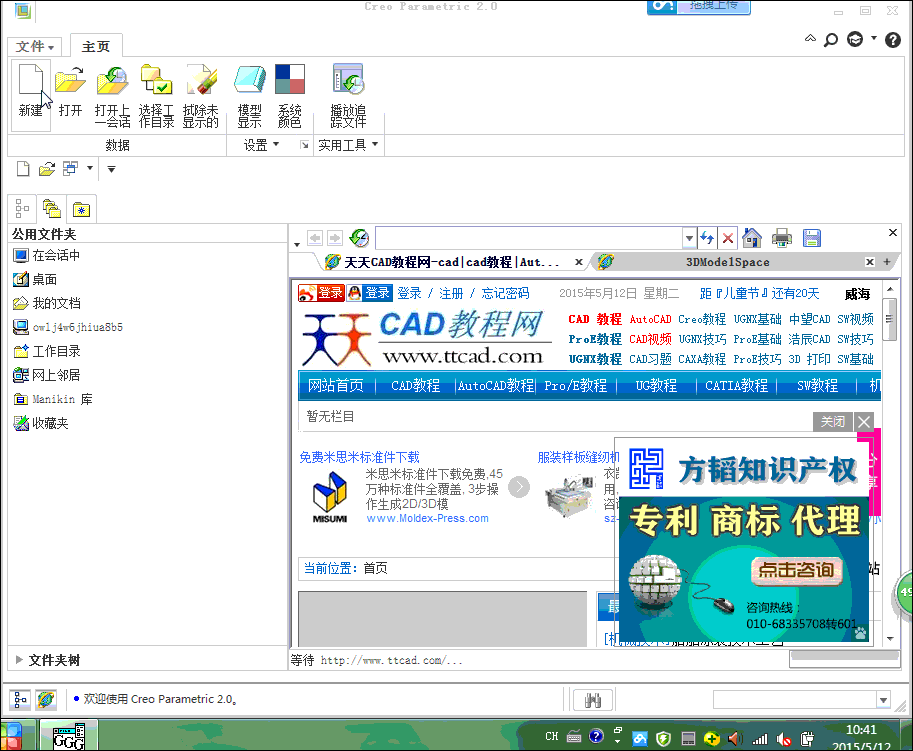

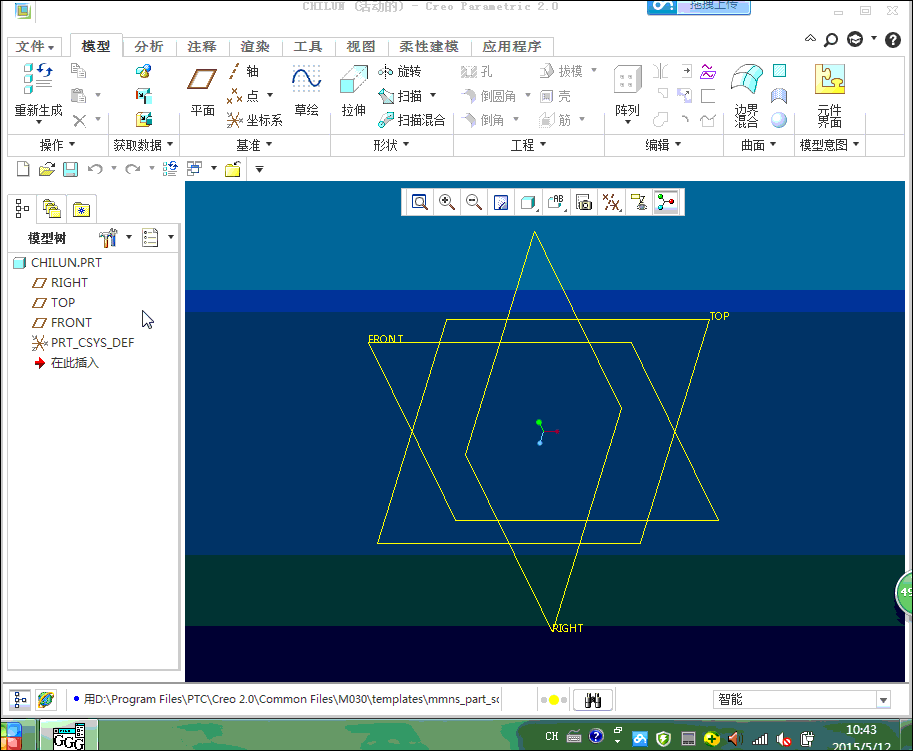

步骤一：新建文件

wh510 · 发表于 2015-5-12 12:45:46

步骤二，创建参数

wh510 · 发表于 2015-5-12 13:10:12

本帖最后由 wh510 于 2015-5-12 14:23 编辑

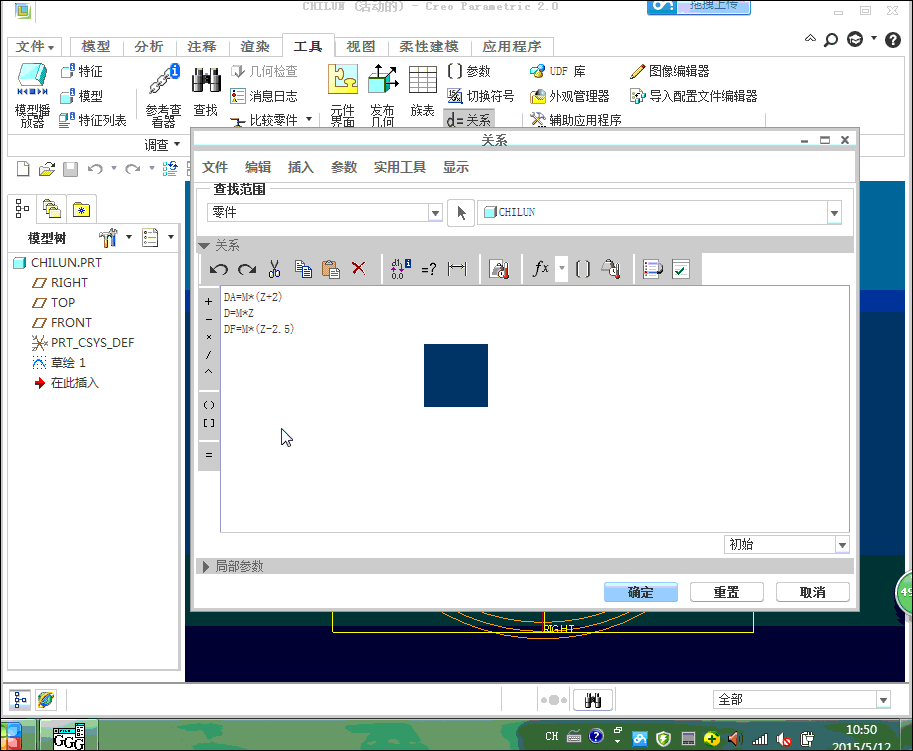

步骤三，创建关系式
齿顶圆da=m*(z+2)
分度圆d=m*z
齿根圆df=m*(z-2.5)
基圆半径R=d*cos(20)/2

wh510 · 发表于 2015-5-12 13:11:38

本帖最后由 wh510 于 2015-5-12 14:27 编辑

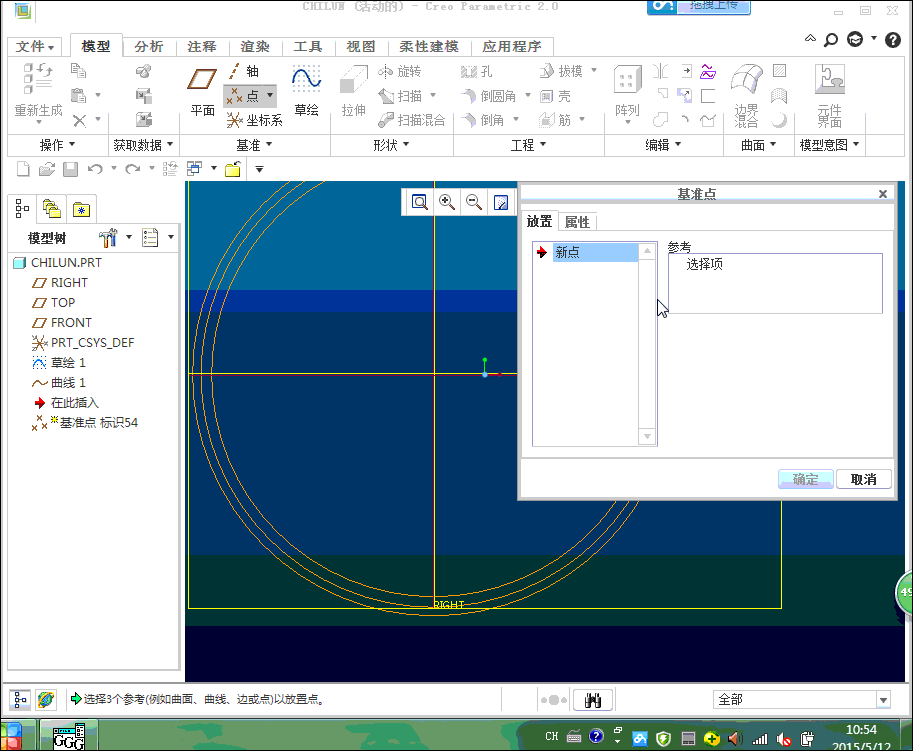

步骤四，创建渐开线
渐开线方程式：
渐开线中心角C=90*t
渐开线参数方程
x=R*cos(c)+R*C*PI/180*sin(c)
y=R*sin(c)-R*C*PI/180*cos(c)

wh510 · 发表于 2015-5-12 14:34:50

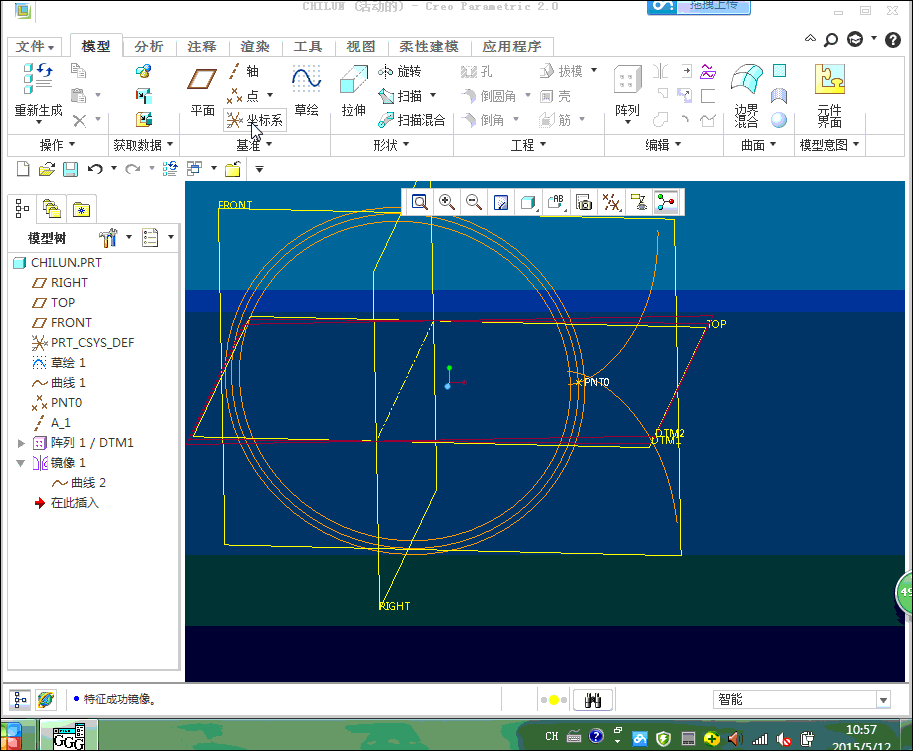

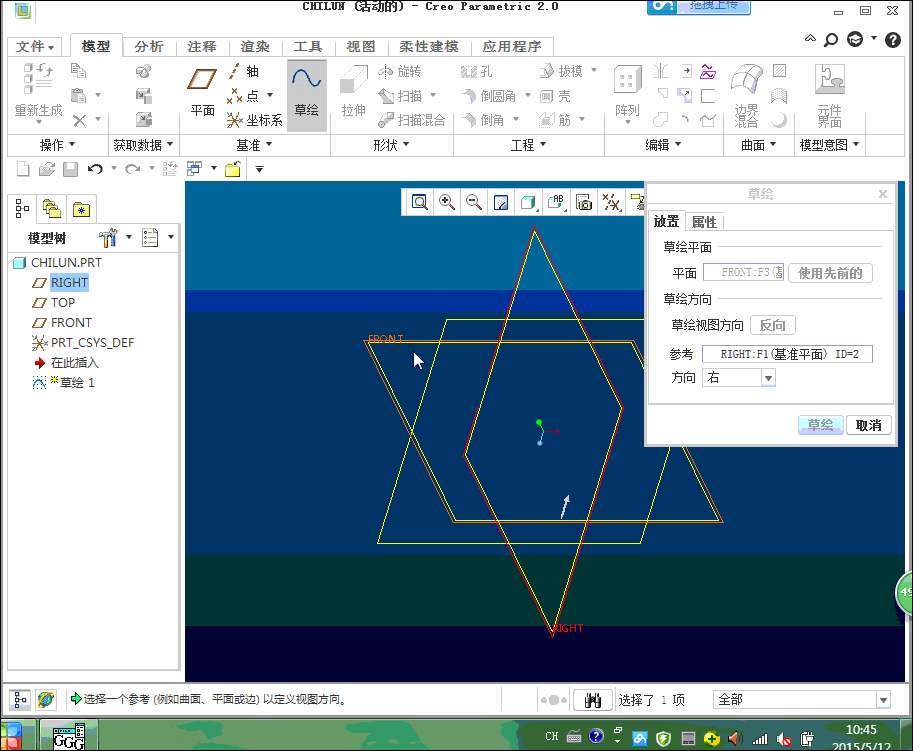

步骤五，创建单齿中心对称面

wh510 · 发表于 2015-5-12 14:36:25

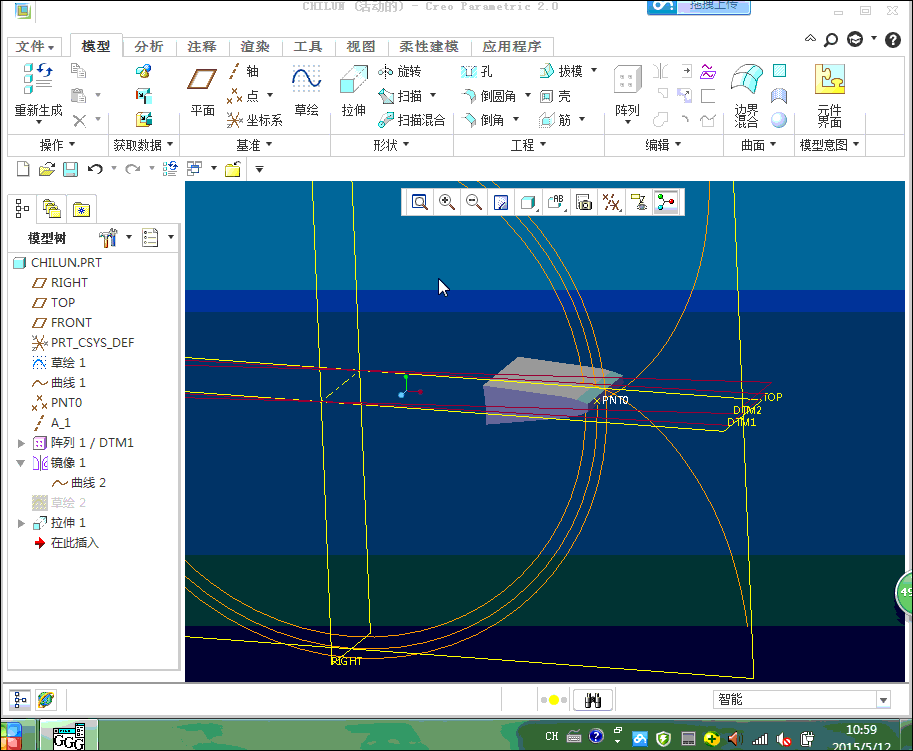

步骤六创建单个齿

wh510 · 发表于 2015-5-12 14:39:01

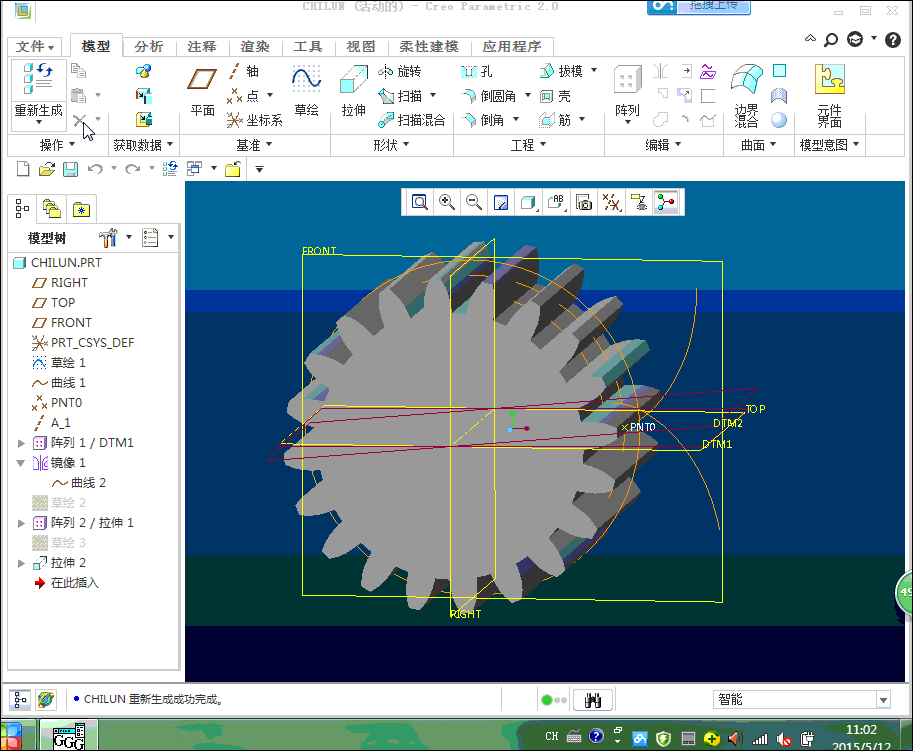

步骤七，创建单个齿，阵列齿

wh510 · 发表于 2015-5-12 14:40:54

本帖最后由 wh510 于 2015-5-12 14:42 编辑

步骤八，拉伸齿根圆，添加阵列关系式

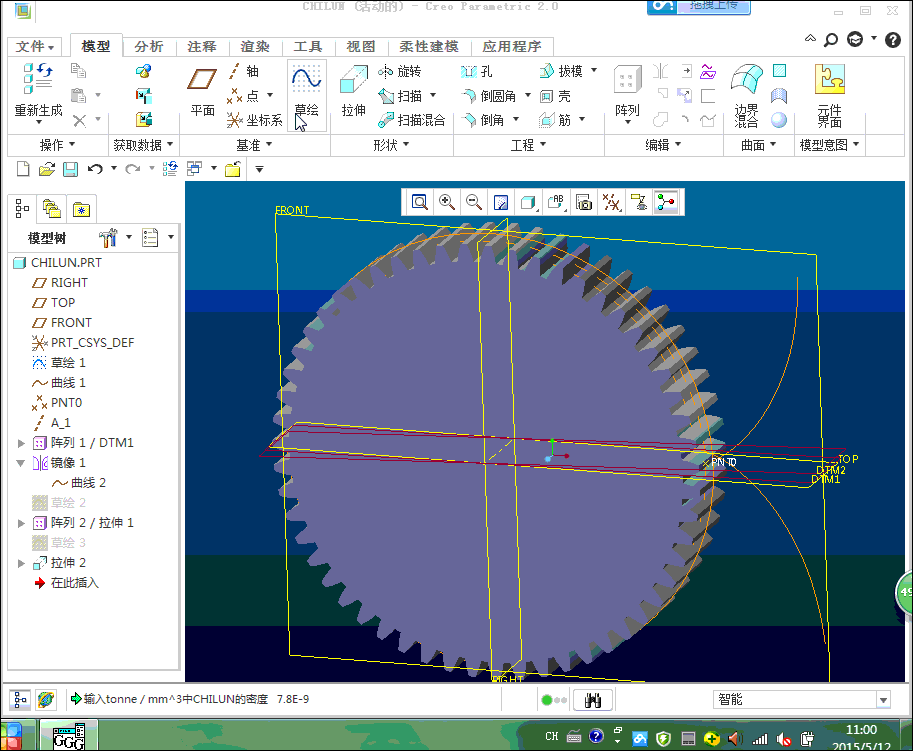

wh510 · 发表于 2015-5-12 14:44:10

步骤九，隐藏曲线，整理图形
