Creo Parametric 3.0设置新零件模型的操作

萱萱*

任务 1. 通过选择模板创建新零件。

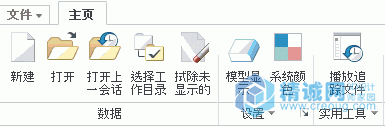

1. 不具有打开的模型时，请注意功能区中仅显示“主页”(Home) 选项卡。

设置新零件

2. 在“快速访问”工具栏中单击“新建”(New) 。

• 选择“零件”(Part) 作为类型，并选择“实体”(Solid) 作为子类型。

• 将“名称”(Name) 改为 new_part。

• 清除“使用默认模板”(Use default template) 复选框。

• 单击“确定”(OK)。



3. 在“新文件选项”(New File Options) 对话框中，选择 mmns_part_solid 模板。

• 单击“确定”(OK)。



设置新零件

4. 仅启用下列“基准显示”(Datum Display) 类型：

设置新零件

5. 浏览在图形窗口和模型树中创建的默认基准特征。

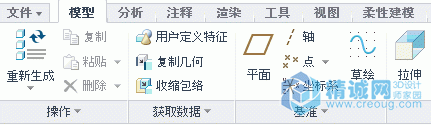

6. 请注意，功能区内已填入所打开文件的类型所特定的选项卡。

设置新零件

7. 在模型树中，单击“显示”(Show) ，然后选择“层树”(Layer Tree)。请注意默认层。

设置新零件

8. 单击“文件”(File) > “准备”(Prepare) > “模型属性”(Model Properties)，访问“模型属性”(Model Properties) 对话框。

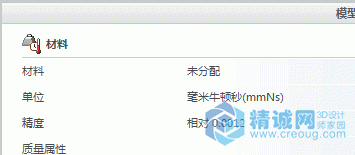

• 请注意设置的单位。

• 单击“关闭”(Close)。



设置新零件

9. 单击“模型意图”(Model Intent) 组下拉菜单，然后选择“参数”(Parameters) 。

10. 在“参数”(Parameters) 对话框中，单击“说明”(Description) 参数“值”(Value) 字段。

• 将值改为 NEW PART 并按 ENTER 键。

• 单击“新参数”(New Parameter) ，并将“名称”(Name) 改为 PURCHASED。

• 将“类型”(Type) 改为“是/否”(Yes No) 并注意默认值“否”(NO)。

• 单击“新参数”(New Parameter) 并将“名称”(Name) 改为 PART_NUMBER。

• 将“类型”(Type) 改为“整数”(Integer)。

• 单击“值”(Value) 字段并将数字改为 596289。

• 单击“确定”(OK)。



11. 单击“已保存方向”(Saved Orientations) 。请注意默认视图方向。

设置新零件

12. 再次单击“已保存方向”(Saved Orientations) 将其关闭。

任务 2. 通过选择不同的模板创建新零件。

1. 在快速访问工具栏中单击“新建”(New) 。

• 将“名称”(Name) 改为 select_template。

• 清除“使用默认模板”(Use default template) 复选框。

• 单击“确定”(OK)

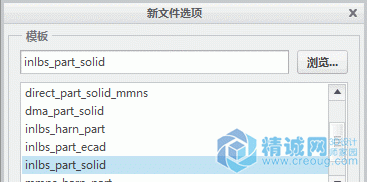

2. 在“新文件选项”(New File Options) 对话框中，选择 inlbs_part_solid 模板并单击“确定”(OK)。

设置新零件

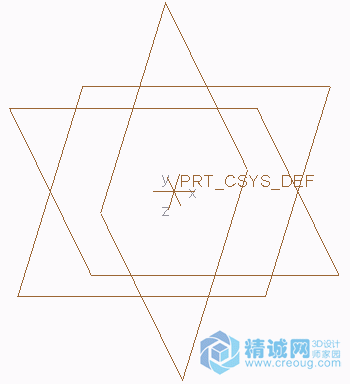

3. 同样，请注意基准特征。

4. 单击“文件”(File) > “准备”(Prepare) > “模型属性”(Model Properties)，访问“模型属性”(Model Properties) 对话框。

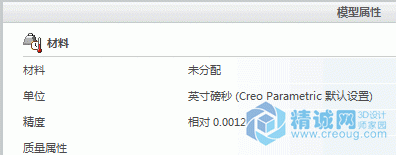

5. 请注意设置的单位。

6. 单击“关闭”(Close)。

设置新零件
