4.2.3 辅助视图

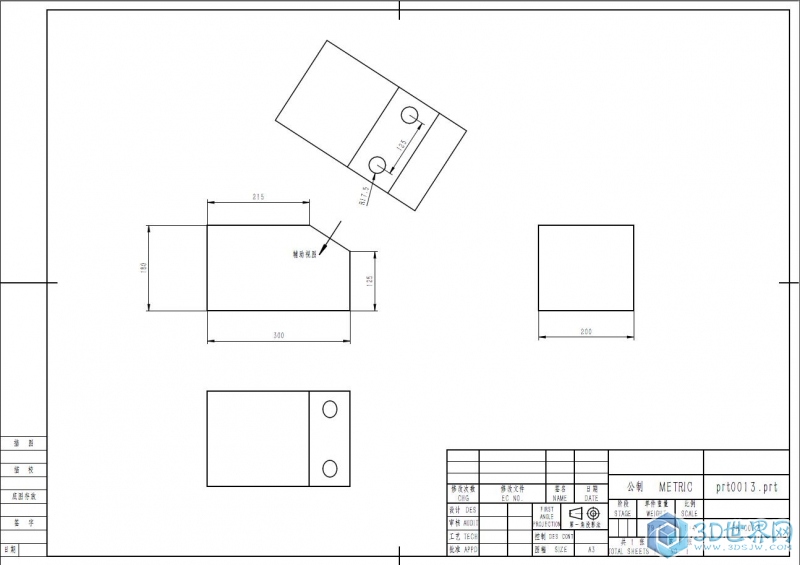

1.在我们讲解我们这个辅助视图的时候，我们要想给大家说一下辅助视图是啥。 辅助视图呢是一种类型的投影视图，在恰当角度上向选定曲面或轴进行投影，这里呢我们一般选择那个我们想看但是看不到的面，选定曲面的方向确定投影路径。父视图中的参考必须垂直于屏幕平面。2.辅助视图呢，方向是只能沿着我们选择要辅助的那个视图的垂直方向进行拖动；比如我们选择了一个歇着的方向，那在Creo中，只能沿着这个斜的的方向的线条的垂直线进行拖动。见我们下图。
3.我们来演示一遍如何去创建Creo工程图辅助视图。 a.打开软件>设置工作目录>新建零件>打开四个基准。这一步骤不讲。要说讲可能就是在选择面板的时候一定要记住吧，然后按照我们的图纸来画。

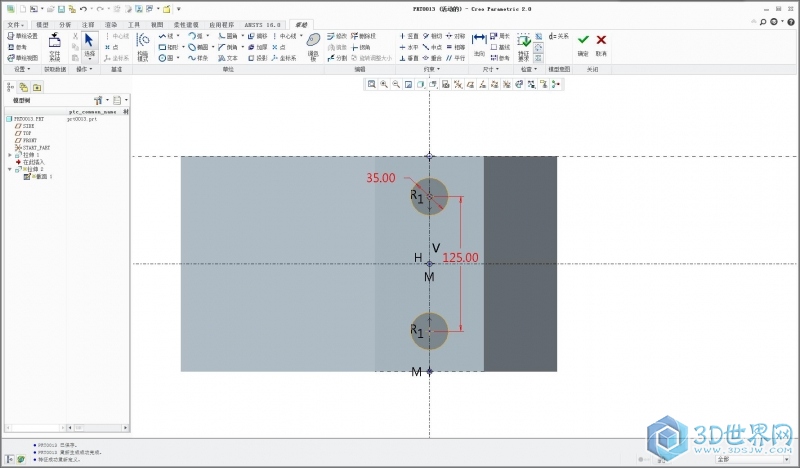

b.第二步我们先在零件里面建模，我们建一个简单的模型，这个就是两部拉伸，第一部拉深出外形，第二步我们来拉伸孔。

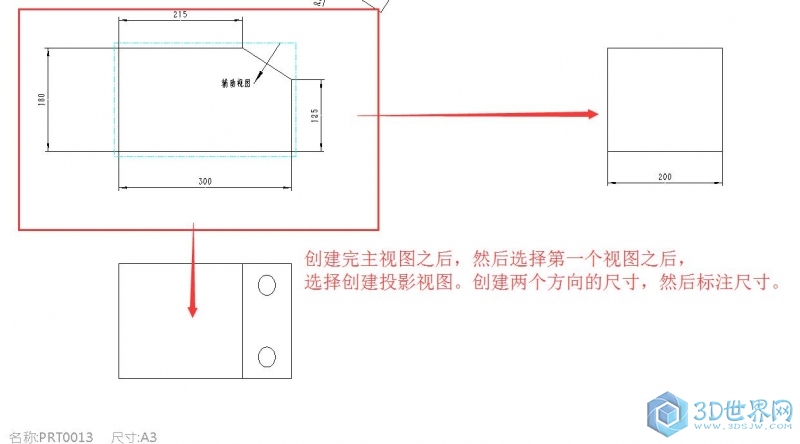

c.新建工程图，然后选择常规，在我们的图纸里面点一下，选出一个我们的方向然后可以；然后在用我们的投影视图做出我们的基本的三个图，就是拖拉三个方向。
d.最后就是来做我们的那个辅助视图，就是选择那个斜面，然后在斜面的垂直方向上拖拉。
e.最后的其实告诉大家，辅助视图就是选面，然后拖拉就行了，不难。
|
