Creo3.0——工程图小技巧

csycx

自从ProE更名Creo以后，工程图方面有了很大的改观，下面以Creo3.0为例，为大家详解工程图的一些命令和小技巧

1.反向箭头的操作的2种方法：

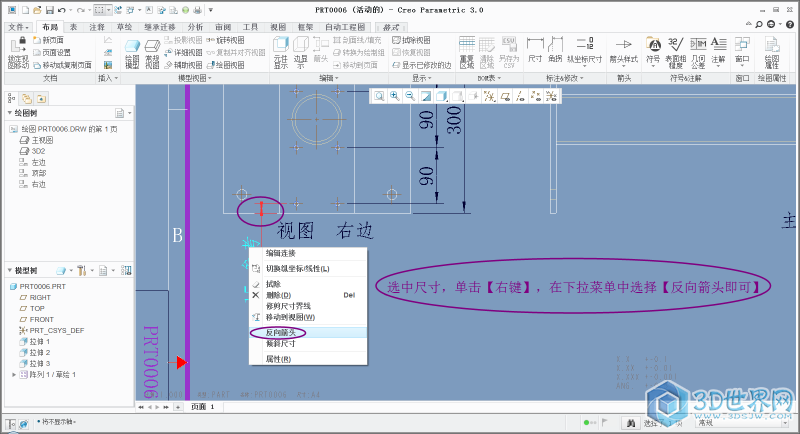

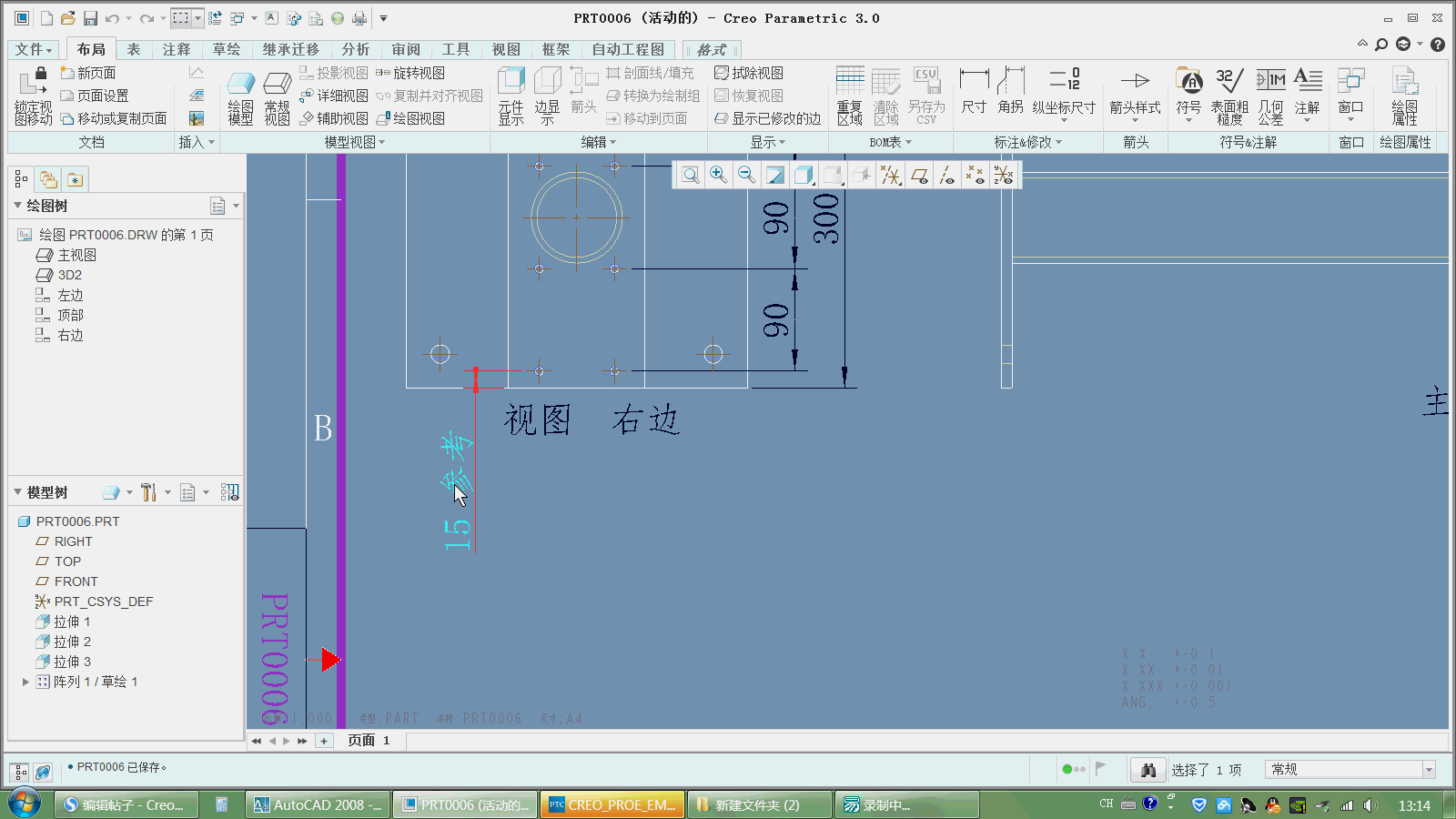

方法1:选中尺寸，单击【右键】下拉菜单中的【反向箭头即可】，如下图所示：



方法2：选中尺寸，按住鼠标左键的同时单击【右键】就可以切换箭头的方向，如下图所示：




2.断点的应用：有些时候工程图的剖面箭头中间的线不想要，这时候可以用断点命令处理，如下图所示：



如果想要恢复，可以使用【移除所有断点】进行复原


3.【对齐尺寸】的应用：

先选中基准尺寸，再选中需要对齐的尺寸，操作如下图所示：


这样是不是比CAD还省事呢

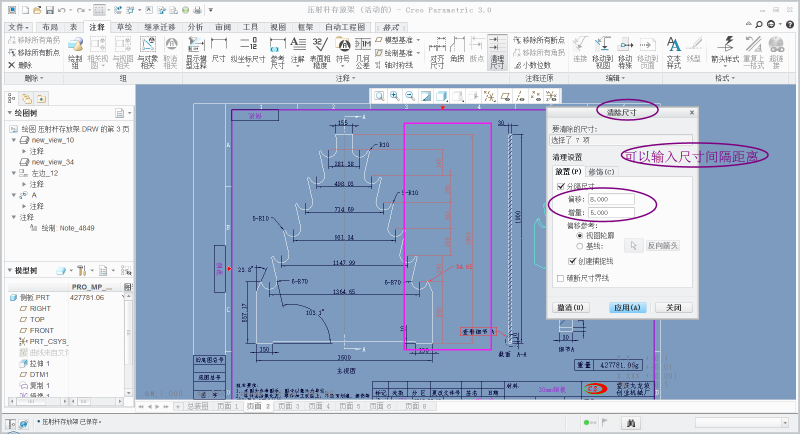

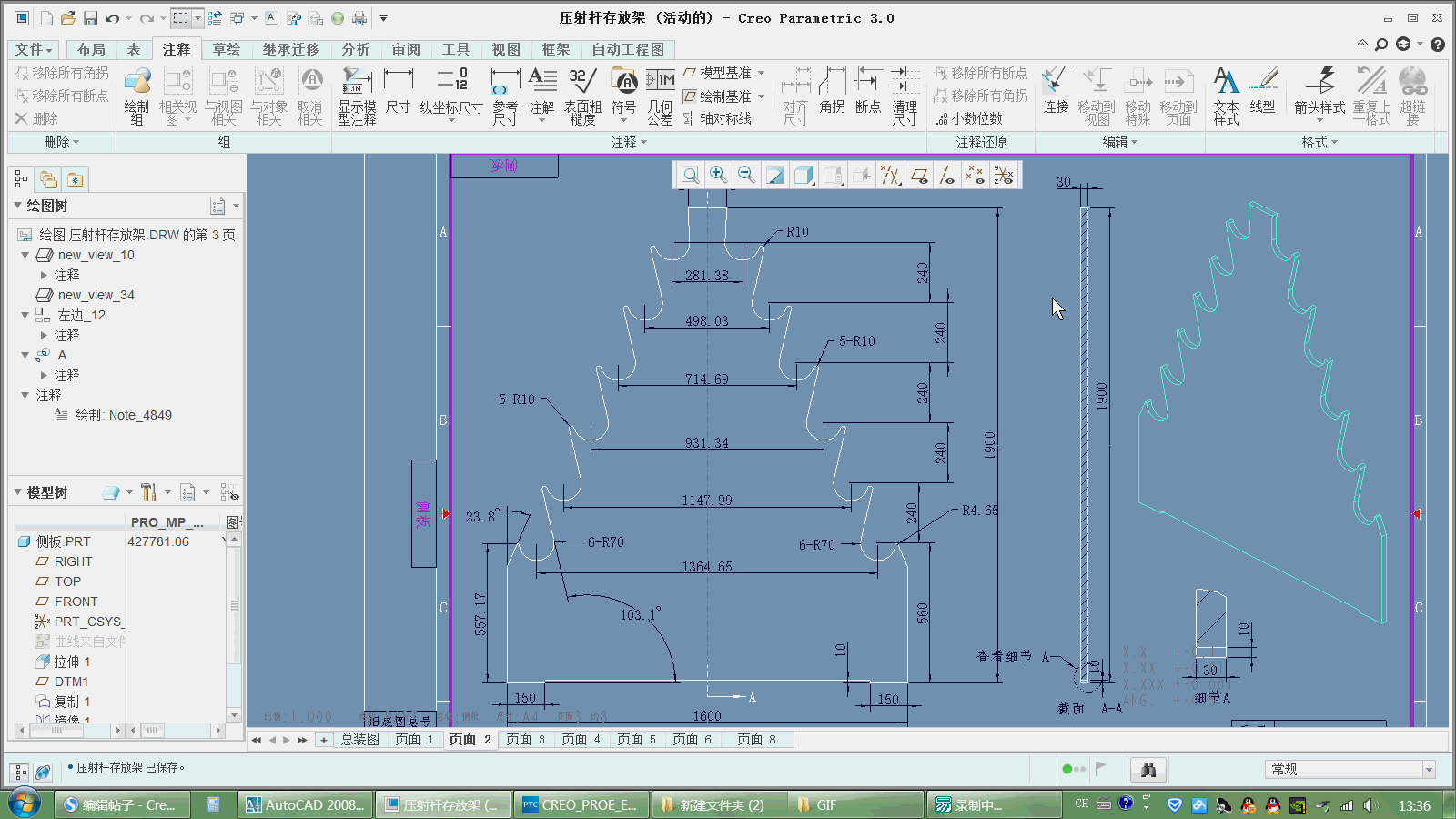

4.【清理尺寸】的妙用：经常我们标注的尺寸很乱的时候，这时【清理尺寸】将发挥意想不到的效果，操作如下：

4-1.选中要清理的尺寸，单击 【清理尺寸】

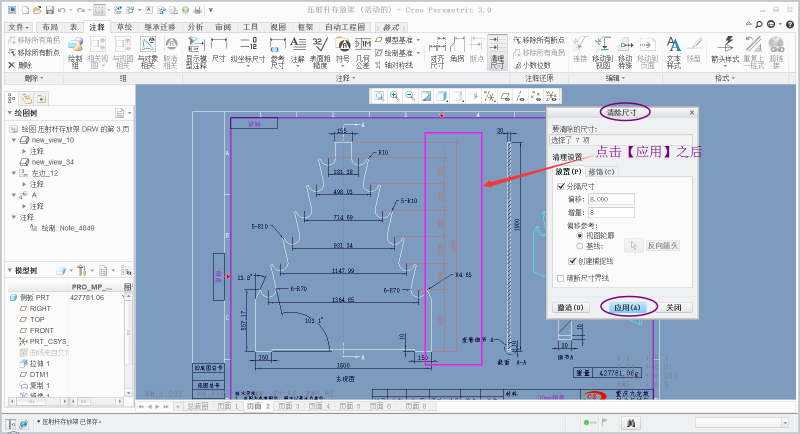

4-2.偏移距离设置好后，可以点击【应用】，觉得可以再点击【确定】即可，效果如下图：




5.显示模型注释的应用

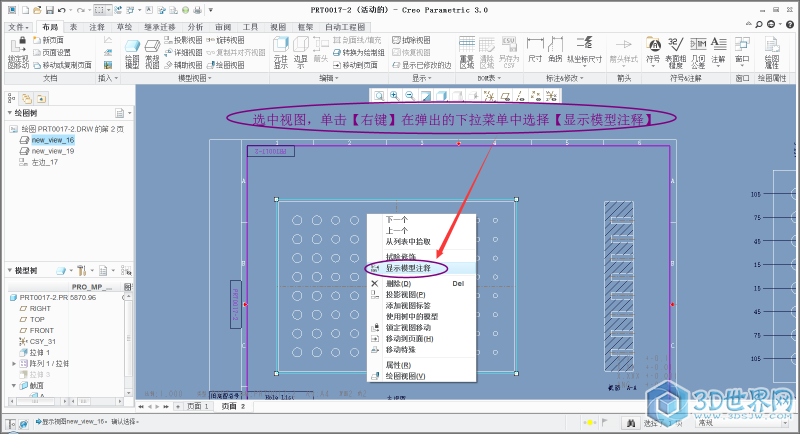

选中视图，单击【右键】，在下拉菜单中选择【显示模型注释】，如下图所示：

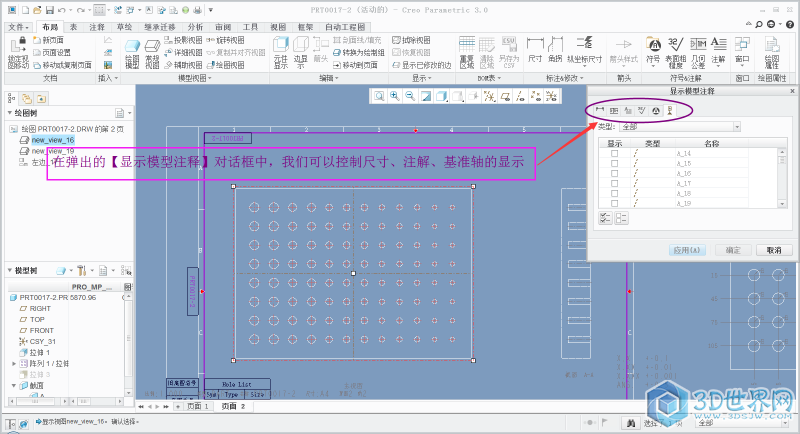

在弹出的【显示模型注释】的对话框中，我们可以选择自己想要的尺寸、注解、基准轴的显示

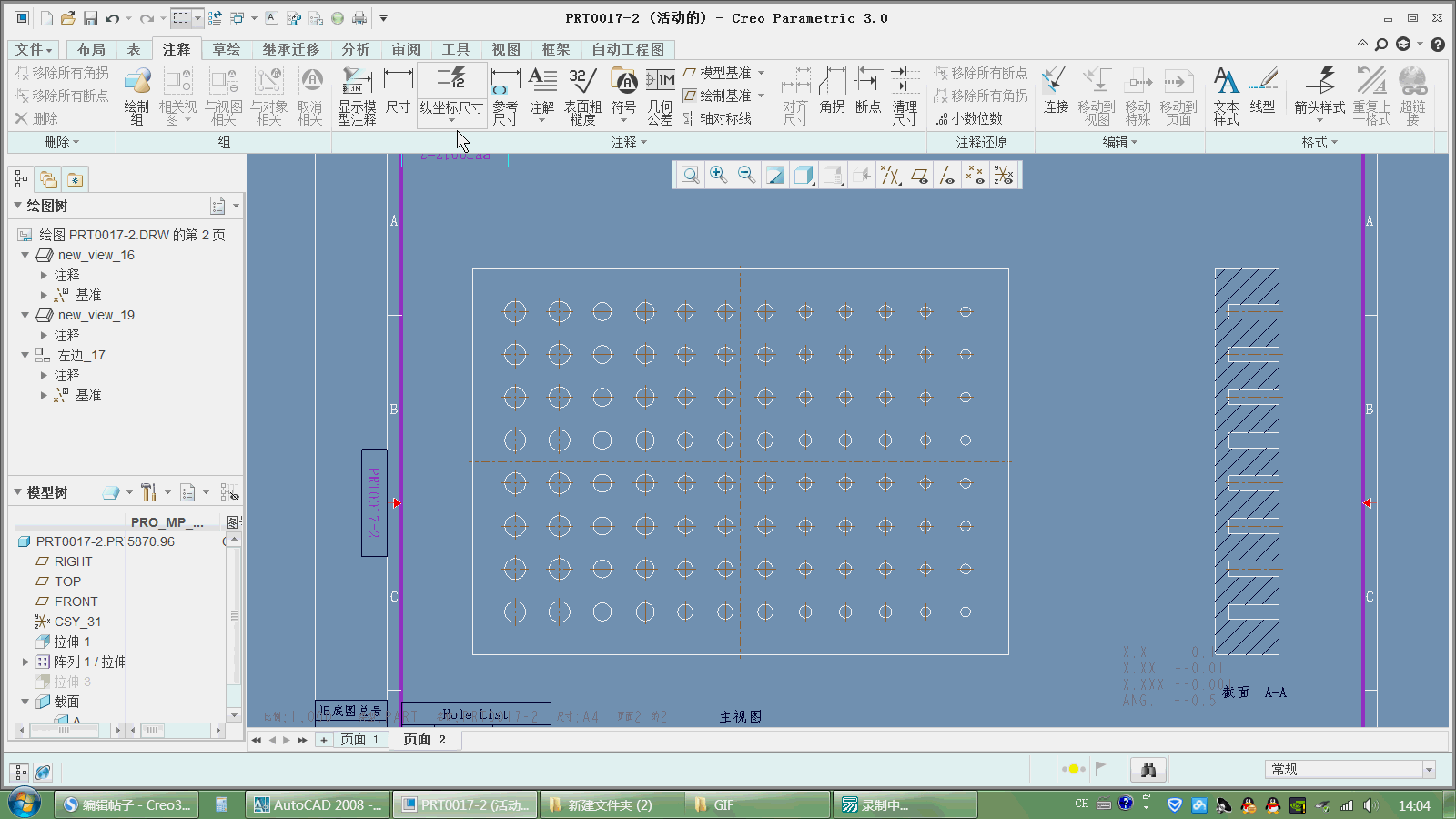

6.自动标注纵坐标——操作如下所示：




7.塑胶剖面线的创建

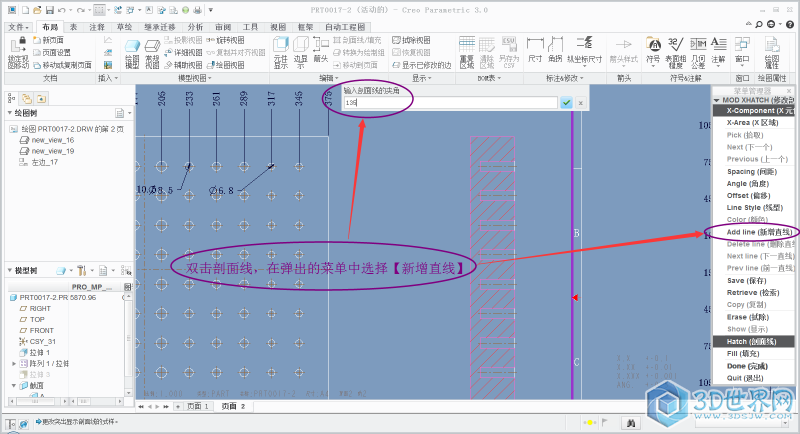

7-1.双击【剖面线】，在弹出的菜单中选择【新增直线】，并输入夹角135度，如下图所示

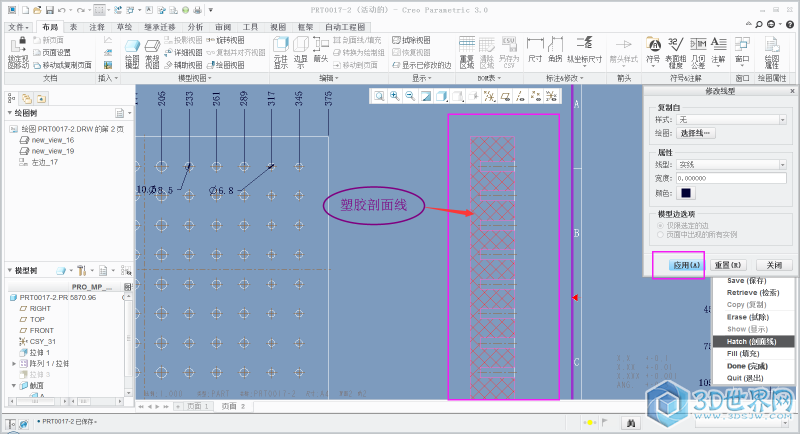

7-2.其它的参数都默认就好，然后点击应用就OK了，最终效果如下图：




8.拐角尺寸：适合较小尺寸的标注

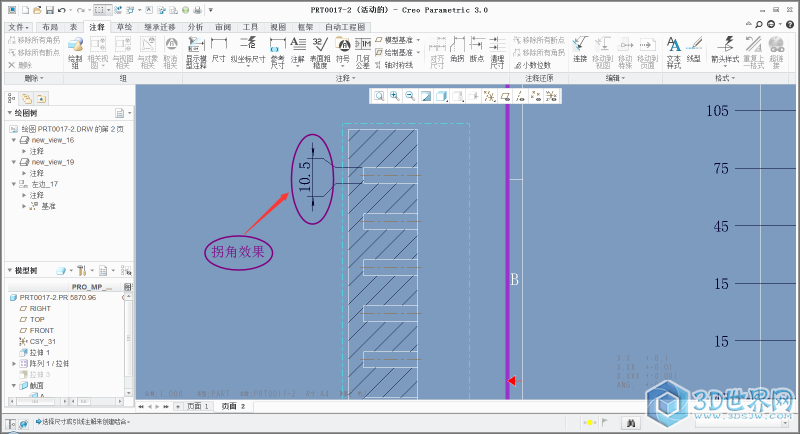

单击【拐角】命令，选中要拐角的尺寸，如下图：
