solidworks扫描切除

2327173522 · 发表于 2020-3-21 16:39:17

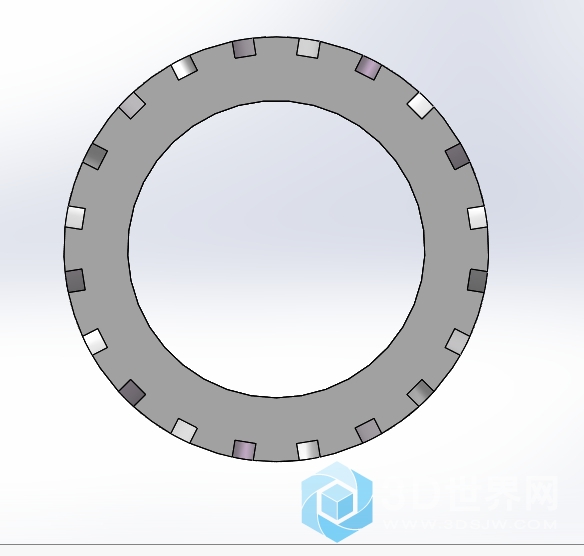

求大神教我怎么做SolidWorks怎么实现正方形在圆柱体上扫描切除时始终能保证是正方形的形状，且正方形的其中两条边线始终平行于圆柱半径，详见下图

截面图

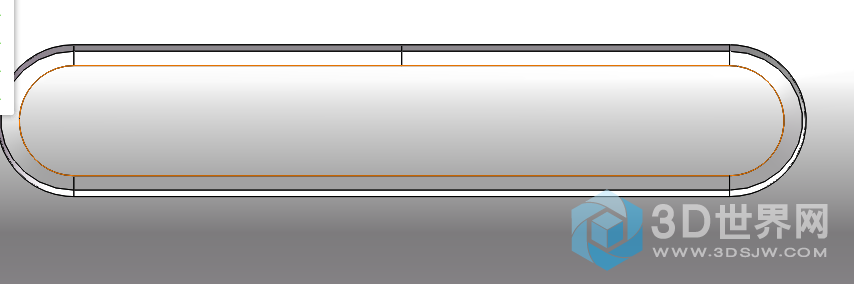

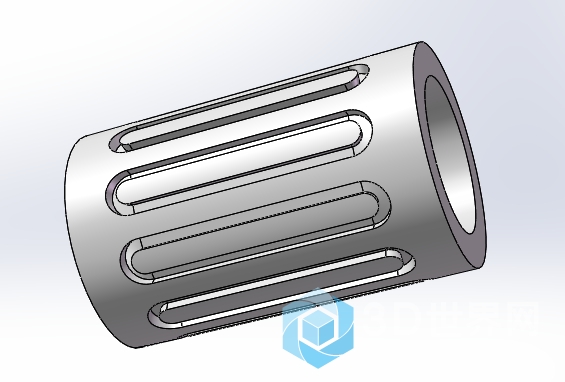

目标

frommars1949 · 发表于 2020-3-21 20:14:05

本帖最后由 frommars1949 于 2020-3-21 20:15 编辑

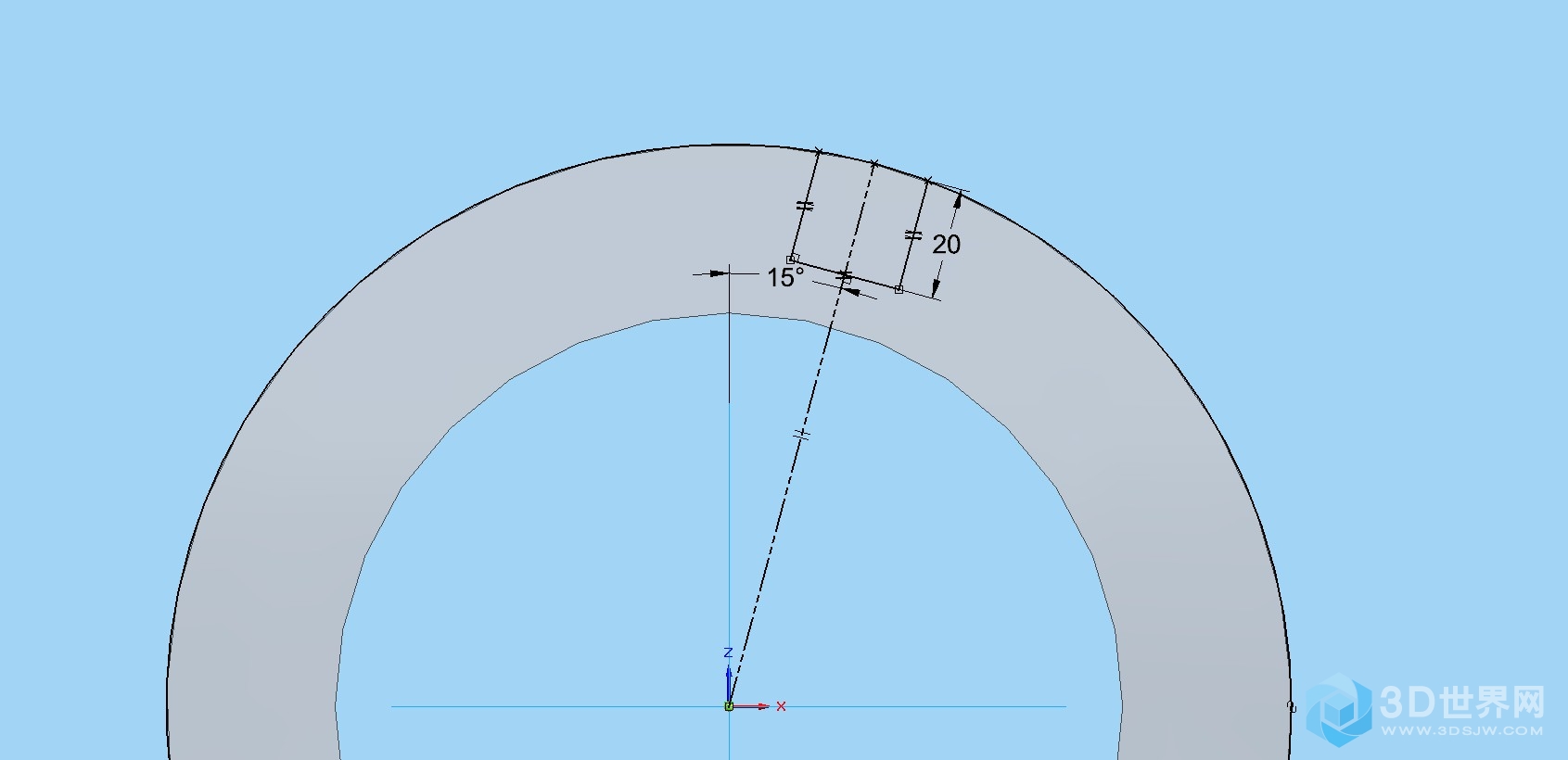

作为草图的正方形没加平行或者垂直约束吧？根据切除的起始位置，画个正方形，再画条半径辅助线，基于辅助线加好平行或者垂直约束，切除完毕后，做阵列。我用SE示意的，SW里也类似操作。

忘记1479 · 发表于 2020-3-21 21:03:33

应该是缺少约束

2327173522 · 发表于 2020-3-22 00:19:20

frommars1949 发表于 2020-3-21 20:14
作为草图的正方形没加平行或者垂直约束吧？根据切除的起始位置，画个正方形，再画条半径辅助线，基于辅助线 ...

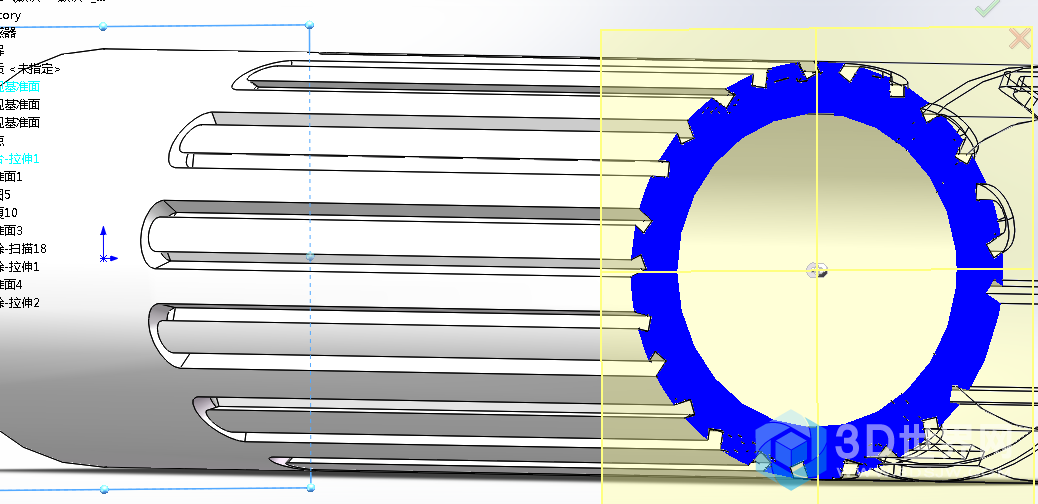

我就是这么做的，约束也都加完了，但是扫描切除之后就是这样了

frommars1949 · 发表于 2020-3-22 11:57:39

2327173522 发表于 2020-3-22 00:19
我就是这么做的，约束也都加完了，但是扫描切除之后就是这样了

可以把SW文件发上来让有SW里朋友帮忙看看，我没装SW，肯定是哪里有不对的地方。

2646465 · 发表于 2020-3-22 12:21:25

不知道是不是这个意思

lvdeping · 发表于 2020-3-22 13:29:31

2327173522 · 发表于 2020-3-23 07:57:03

frommars1949 发表于 2020-3-22 11:57
可以把SW文件发上来让有SW里朋友帮忙看看，我没装SW，肯定是哪里有不对的地方。

好的，非常感谢

2327173522 · 发表于 2020-3-23 07:58:01

lvdeping 发表于 2020-3-22 13:29

是的，是这么个意思，请问您是通过路径扫描做出来的吗

windwangli · 发表于 2020-3-25 16:41:37

先扫描切除再圆周阵列不行吗？或者用变量驱动的阵列
