请教NX扫掠成实体的问题

hehao7974 · 发表于 2022-9-10 22:34:41

如图，1-2图是视频教材（侯洪涛工程制图第三版56 读立体图）中通过两截面交叉形成的实体（不知道所使用的三维软件，貌似是ug比较低的版本），图3-5是本人通过扫掠形成的实体，但我所画的实体上下两拱形体的柱面是错开的，视频中是平齐的。我用的是UG10，请问各位大虾，有办法通过草图生成图2的实体吗？

0571* · 发表于 2022-9-14 09:58:47

这个应该是catia特有的命令，一步生成相交特征。

hehao7974 · 发表于 2022-9-11 16:09:41

收到以上回复，谢谢，已放弃教材中的方法，殊途同归不要为了省一步而绞尽脑汁{:smile:}

hehao7974 · 发表于 2022-9-11 10:12:54

当然这个实体画画两个草图拉伸两次形成，只不过我好奇教材是怎么可以交叉形成实体的（N年前的教材，画面看不清）

wychah · 发表于 2022-9-11 10:44:30

拉伸后用圆柱面修剪。

hehao7974 · 发表于 2022-9-11 10:48:44

也是可以的

wychah · 发表于 2022-9-11 12:04:10

两个方向拉伸后求交。

0571* · 发表于 2022-9-11 19:00:34

扫掠没问题。例图看坐标系是catia，不是UG。

wychah · 发表于 2022-9-12 10:43:36

hehao7974 发表于 2022-9-11 16:09
收到以上回复，谢谢，已放弃教材中的方法，殊途同归不要为了省一步而绞尽脑汁

无论是拉伸或是扫掠，路径或引导线与截面线不能平行，更不能重合，圆弧线作为引导线就不能作为截面线，作为截面线就不能作为引导线，不能二者合二为一。一步到位？

hehao7974 · 发表于 2022-9-13 19:32:59

0571* 发表于 2022-9-11 19:00
扫掠没问题。例图看坐标系是catia，不是UG。

感谢你的回复，上下两个拱形体是共柱面的，上面的只是被切割了对称的两部分

hehao7974 · 发表于 2022-9-13 19:44:13

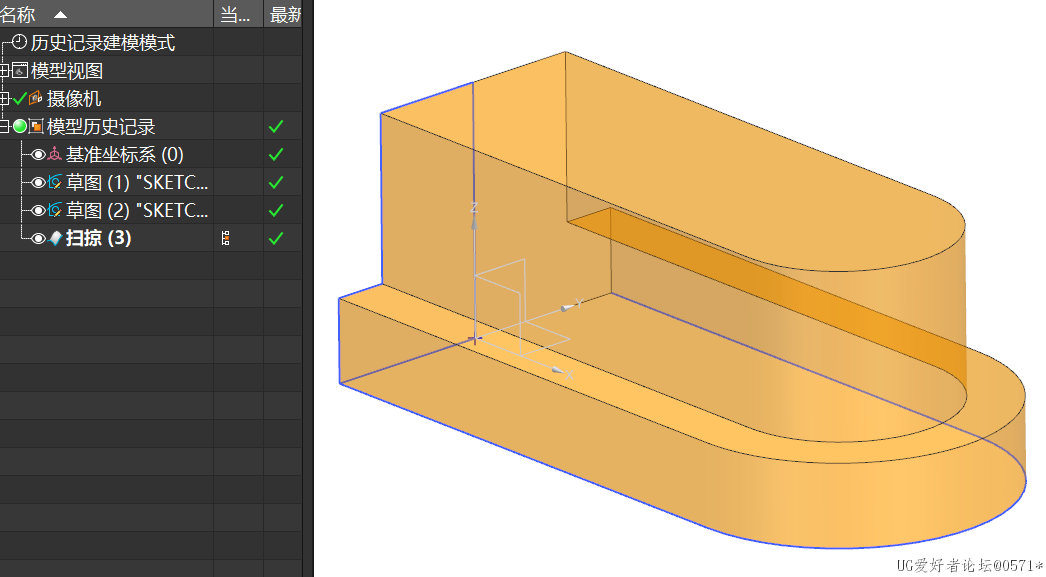

我可能没有表述清楚，此楼图a是我扫掠形成的，教材中能画两个草图好一步形成画成图b的实体
