CAD习题集（清华大学出版社）自画图文分享01

m494632889

观察草图图纸，草图由半圆弧、与半圆弧同心的圆、有开口的且对称的长方形构成；

草图1-0

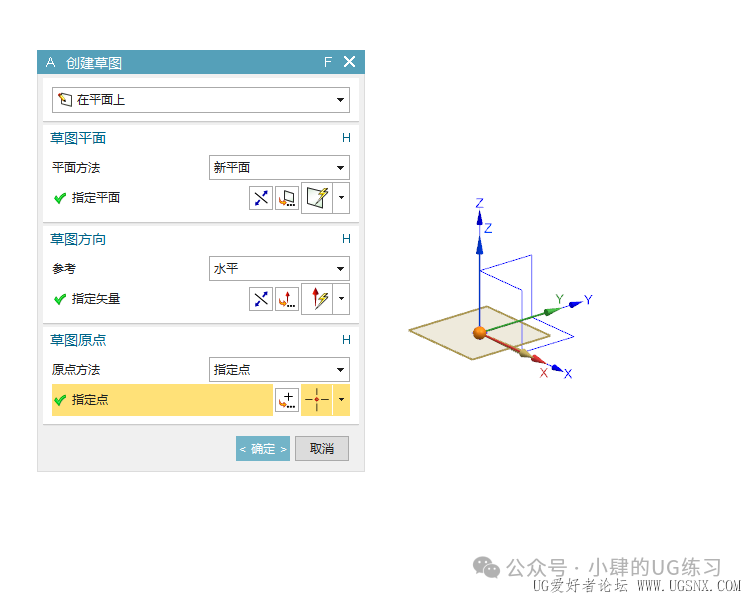

进入草图绘制界面；使用ZC平面为草图平面，X轴为草图水平方向，绝对圆点为草图圆点，绘制草图

草图1-1

外轮廓可以用轮廓命令(Z）绘制；外形与图纸相似即可。

草图1-2

圆使用圆(O)命令绘制；

草图1-3

使用约束命令(C)约束同心；外轮廓圆弧端点在Y轴上，圆心约束在Y轴上

草图1-4

使用尺寸命令(D)，添加图上尺寸

草图1-5

使用镜像命令，镜像曲线

草图1-6

完成草图绘制

草图1-7
