[求助] 钣金件的圆孔到展平图时就变成多边形了

[复制链接]

6

主题

8

回帖

83

积分

上等兵

积分
83
发表于 7 小时前 | 显示全部楼层 |阅读模式

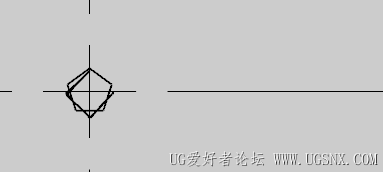

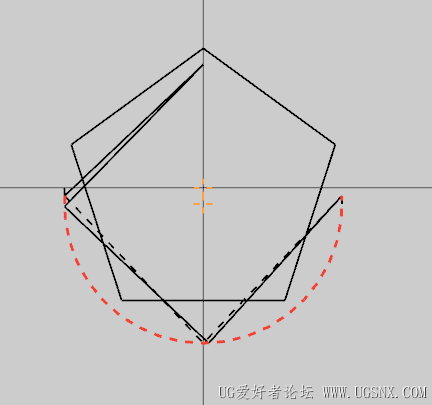

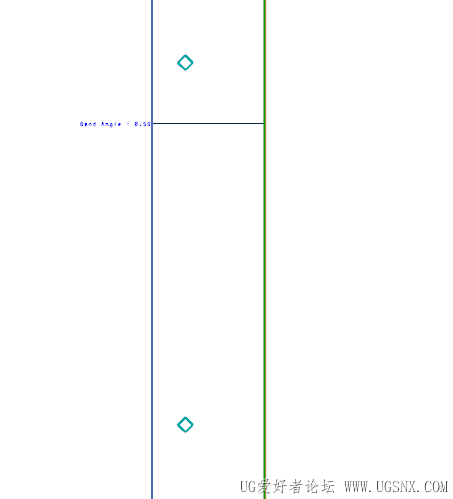

图一是建模时的正常圆孔;图二是展平视图的孔,已经变成不规则多边形了;图三是制图状态的孔,和图二一致,以前都没遇到过这种情况,想请教下各位该如何解决?


1

1


2

2


3

3


3

主题

48

回帖

4816

积分

中尉

积分
4816
发表于 6 小时前 | 显示全部楼层
应该是显示的问题 实际上是圆的

6

主题

8

回帖

83

积分

上等兵

积分
83
 楼主| 发表于 5 小时前 | 显示全部楼层
sunner4 发表于 2025-6-30 12:37
应该是显示的问题 实际上是圆的

如果是显示问题的话,那应该只有一个圆心吧?可是图里边有两个圆心,相当于有两段圆弧了

4

主题

243

回帖

2097

积分

少尉

积分
2097
发表于 3 小时前 | 显示全部楼层
你有板厚,内壁与外壁不同心,就出现两个圆心了

1

主题

683

回帖

1551

积分

六级士官

积分
1551
发表于 2 小时前 | 显示全部楼层
你实体展平的时候弄错了吧     我没遇到过啊

7

主题

690

回帖

2万

积分

少将

积分
20807
发表于 2 小时前 | 显示全部楼层
1,右键更新显示;2,钣金打孔尽量不要用拉伸命令,要用法向开孔。
