查看: 267|回复: 4

[已解决] 新手自学建模遇到个问题

[复制链接]

5

主题

11

回帖

127

积分

上等兵

积分
127
发表于 2026-2-23 11:10:56 | 显示全部楼层 |阅读模式

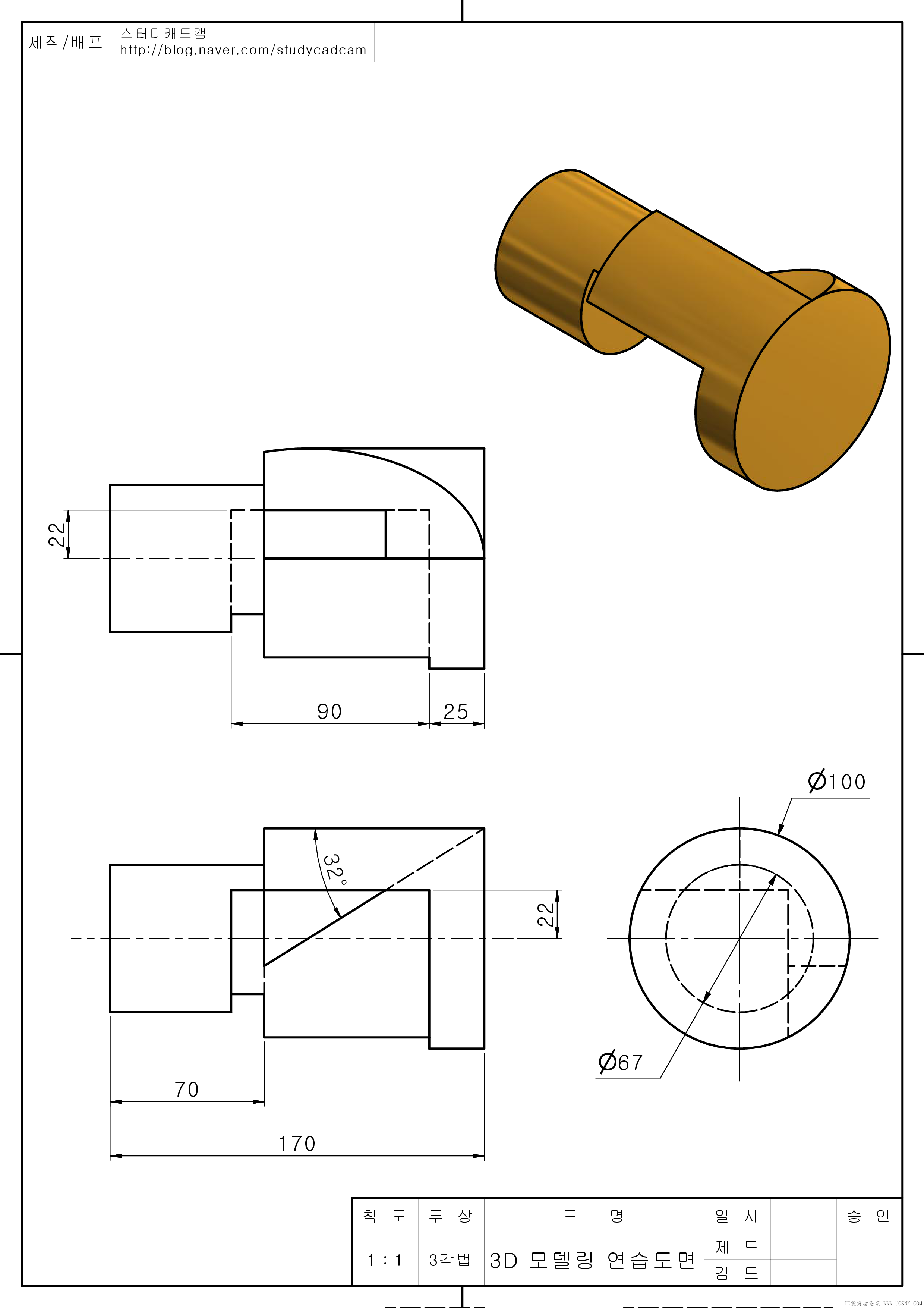

请问这张图纸的建模思路是什么?求老师傅解答


59

主题

1991

回帖

8583

积分

少校

积分
8583
发表于 2026-2-23 15:08:03 | 显示全部楼层
本帖最后由 gsphzc 于 2026-2-23 15:11 编辑

按直径67和100旋转建模,按右视图22X22x90 尺寸切除,   再按主视图角度32三角形为截面,拉伸切除背面,   主要是3D图片角度特殊,特征被盖了.还有右视图,有一虚线跟中心线重合了,

7

主题

78

回帖

410

积分

二级士官

积分
410
发表于 2026-2-23 12:57:43 | 显示全部楼层

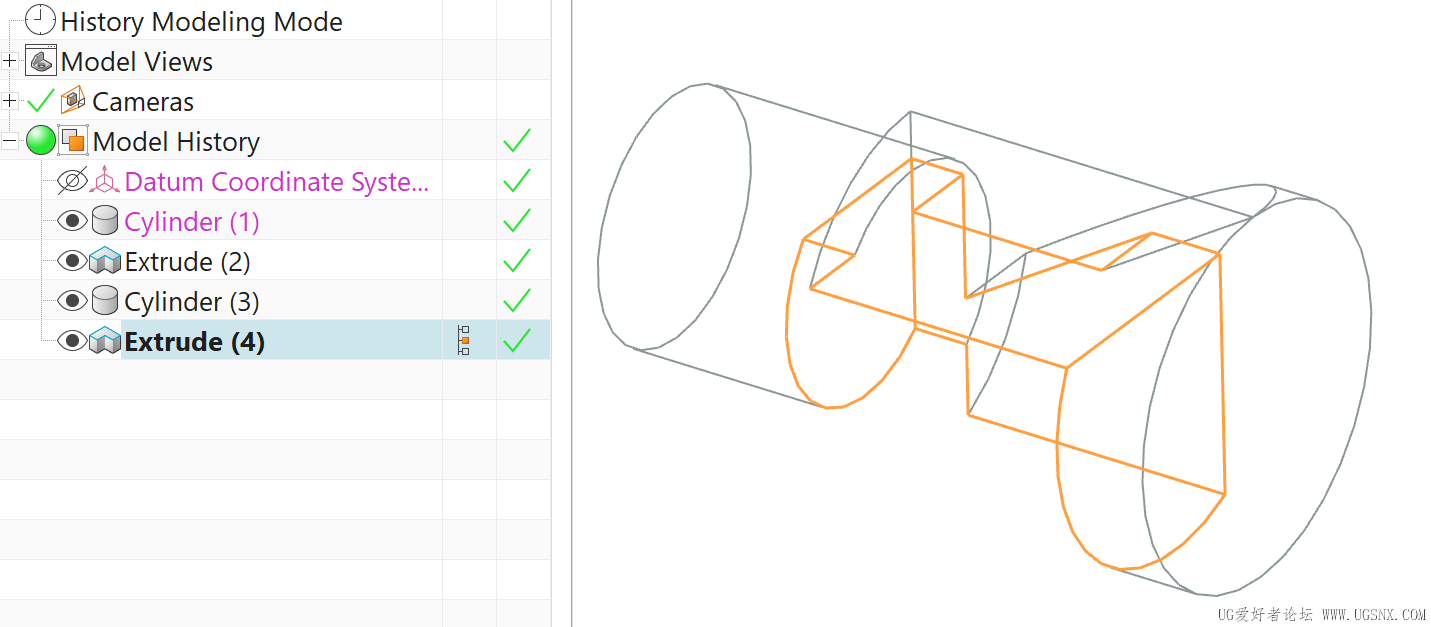

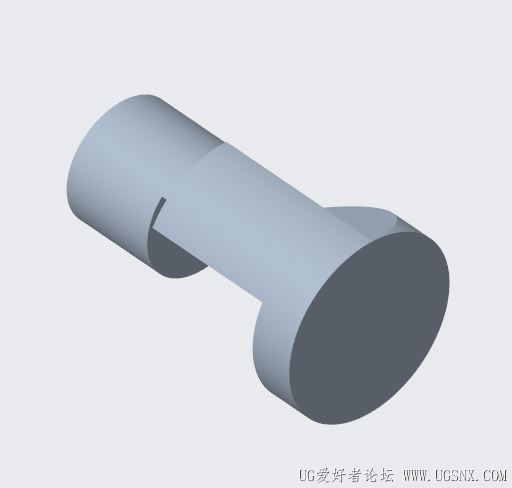

Screenshot 2026-02-23 125638.png

5

主题

11

回帖

127

积分

上等兵

积分
127
 楼主| 发表于 2026-2-23 20:05:49 | 显示全部楼层
谢谢各位师傅 已解决

0

主题

1

回帖

9

积分

列兵

积分
9
发表于 2026-3-6 09:09:32 | 显示全部楼层

可以详细说一下吗 小白不太明白
