UG中这种鼓出来的曲面怎么画？PROE好像画不了

minemp3* · 发表于 2016-8-31 09:32:23

本帖最后由 minemp3 于 2016-8-31 10:27 编辑

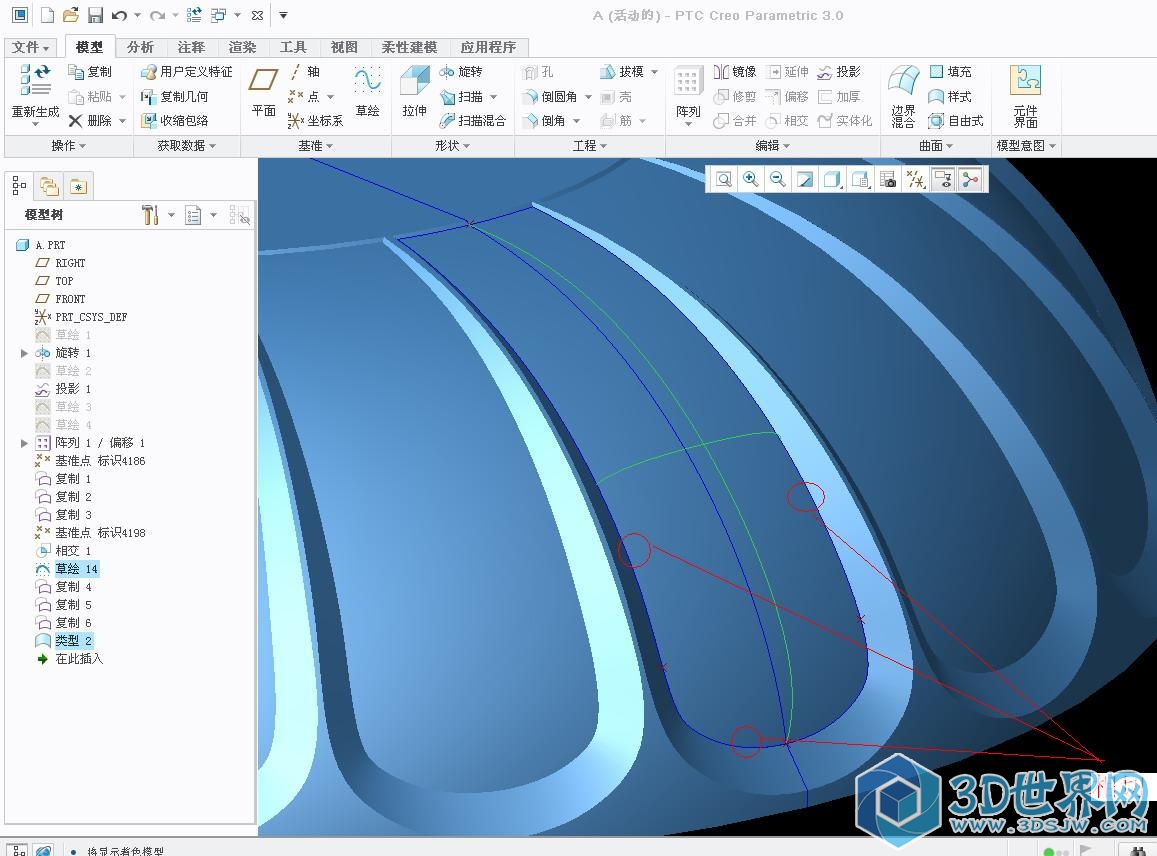

边界四条边，其中有三条边相切，这种面UG如何画？本人PROE新手，UG正入门，不知道用UG能否做成一个没有小面的整面？(有igs和stp格式，以及proe本身的prt格式)

igs和stp格式.rar (581.53 KB, 下载次数: 16)

酱爆* · 发表于 2016-8-31 10:15:35

STP: 通常用来转换实体，一些复杂面容易变形，不建议用来转面
IGS：通常用来转换曲面文件，转出来的面不易变形，但不适合转实体
X_T：为UG与SW的中性档，只适合转实体，很多软件并不支持这种格式。
STP与IGS为大部分3D软件的共用格式，通常转图都转这两种格式。

酱爆* · 发表于 2016-8-31 09:48:09

导个UG可用格式哦。

minemp3* · 发表于 2016-8-31 10:07:02

本帖最后由 minemp3 于 2016-8-31 10:28 编辑

酱爆发表于 2016-8-31 09:48
导个UG可用格式哦。

这是转成igs和stp两种格式

igs和stp格式.rar (581.53 KB, 下载次数: 8)
