求帮忙，看看这个展开图如何画成3d！！

Nf007

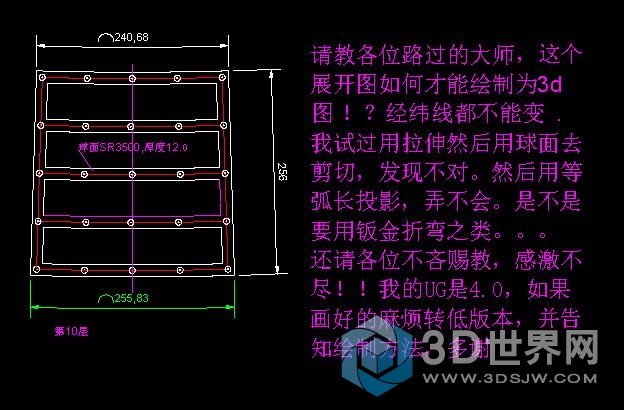

请路过的各位大师到本楼指点一下迷津，这个展开图怎么才能画成3D，前两天发了帖子，可能描述的不太清楚
今天重新截图再发一个，希望路过的朋友不吝赐教，感激不尽！！
回帖金币可能不够，望见谅！


补充内容 (2018-10-22 12:55):
本帖已经由10楼的朋友帮忙画好！多谢大家回帖

流星画雨*

你这个问题可能是个伪名题。如果你的一片一片（可能是发光用的）是刚性的，那是无法完成你想要的。如果可以弯曲，也不行的，因为你的这个排列相邻之间肯定是要有缝隙的，且一头大，一头小。你的这个问题，其实就是把球怎么切割成一块一块的，然后每块面积要相等，这个是做不到的，但是，近似的话是可以的。

流星画雨*

如果你想做得完美，那就需要逆向思维：画个符合要求的球体，然后一层一层切（按等弧长切），然后每一层排个整数的，然后拿出一块，这块就代表这层专用的，共几块，然后定做这层一样的共多少块。每一层都这样，安装时，每层不可以装错，这样就没有缝了。

流星画雨*

之所以每一层需要对号入座，是因为每一层的梯度不同，越靠近赤道，梯度越小，越接近方形；越靠近两极，梯度越大，越靠近梯形和三角形。所以，如果你电路板是一样的，怎么能拼出来没有缝呢？这是个理论问题，理论问题得不到解决，那做事一定是没有方向的。

Nf007

流星画雨* 发表于 2018-10-16 22:51
之所以每一层需要对号入座，是因为每一层的梯度不同，越靠近赤道，梯度越小，越接近方形；越靠近两极，梯度 ...

电路板是柔性的，有容差范围。每块之间有0.15间隔，会有一些缝隙，距离远了就看不出来。

Nf007

流星画雨* 发表于 2018-10-16 22:51
之所以每一层需要对号入座，是因为每一层的梯度不同，越靠近赤道，梯度越小，越接近方形；越靠近两极，梯度 ...

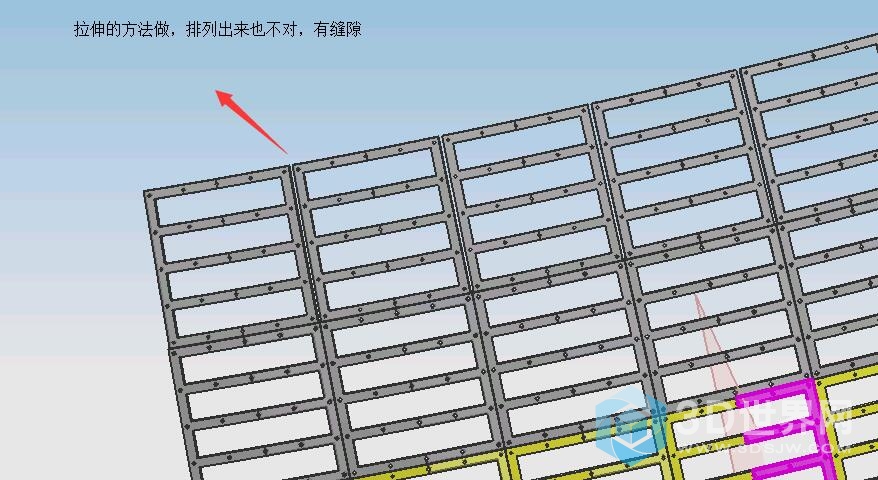

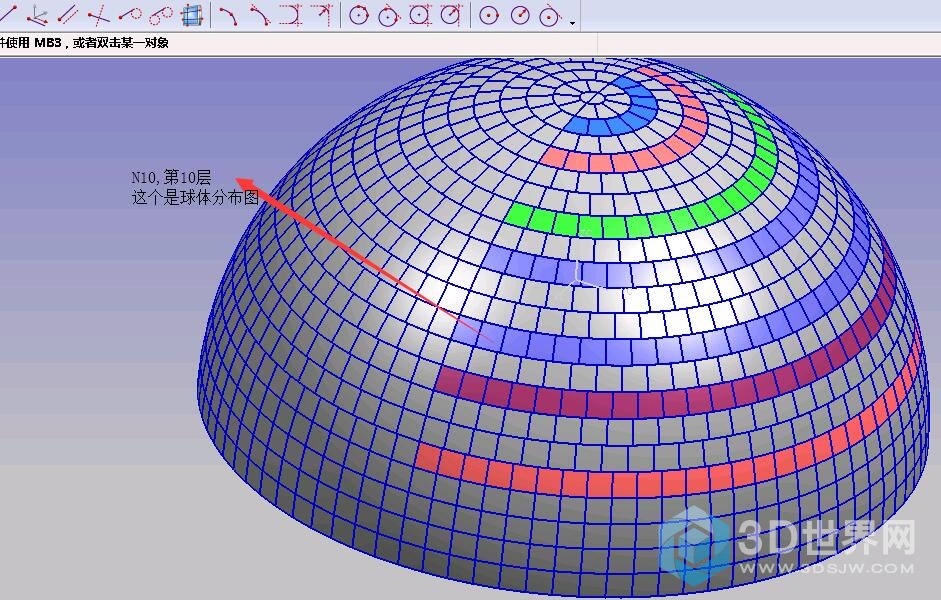

球体的分割，图2已经画出来了，现在就是急需的是要把图1的图形画出来。特别是里面的孔位

liming101232

我是NX10.0    知道你能不能打开

liming101232

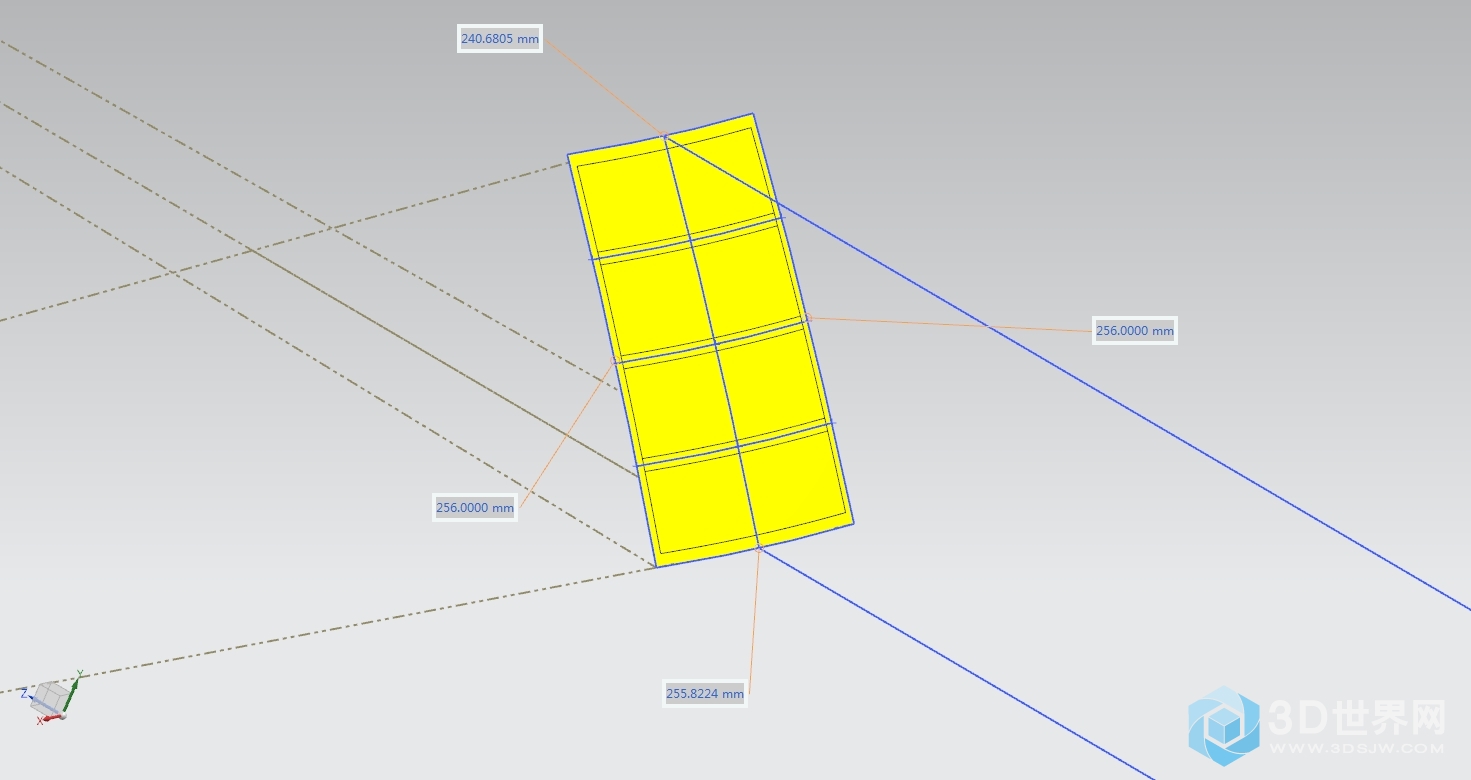

画的比较麻烦 步骤大概：做圆球曲面-分析要画的是第几排，弧长都是256所以能确定展开图下面圆弧所在平面它平行于球芯所在平面--数一下这个展开图对应的面块环球面多少个 ，就能确定每一段圆弧对应的圆心角，然后就能画出展开图对应下面的圆弧。----同样方法上边圆弧也能做出来---再把两边的弧长256半径3500的曲线画出来-----投影曲线-----分割面----中间三条我是均分基准平面-求曲线平面交点画出来的-------曲面上偏移曲线----分割面---加厚        其他部位的修改数据就行

Nf007

liming101232 发表于 2018-10-17 13:17
画的比较麻烦 步骤大概：做圆球曲面-分析要画的是第几排，弧长都是256所以能确定展开图下面圆弧所在平面它 ...

多谢！ 你是个高手啊
你在我另一个帖子回了附件，对上去是刚好。

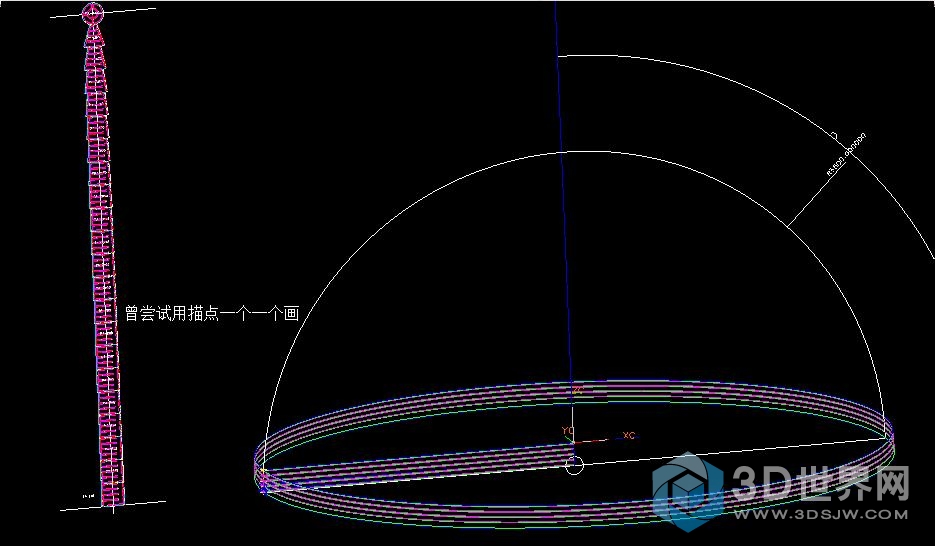

这个球面的分割图，我在贴子第2张图已经分割好了。如果要画那些孔位，是不是要一个一个去算尺寸位置啊？有没有什么办法把CAD的图纸导进UG，直接钣金或者其它方法，在球面得到线条？比如像投影在球面上一样

liming12306

不是高手  共同学习????   cad导ug我不太熟悉     那几个孔一个一个做也不是特别麻烦偏移曲线交点打孔就行   再就是等弧长投影可能行我明天试试 等弧长投影位置不如一个一个画准确应该
