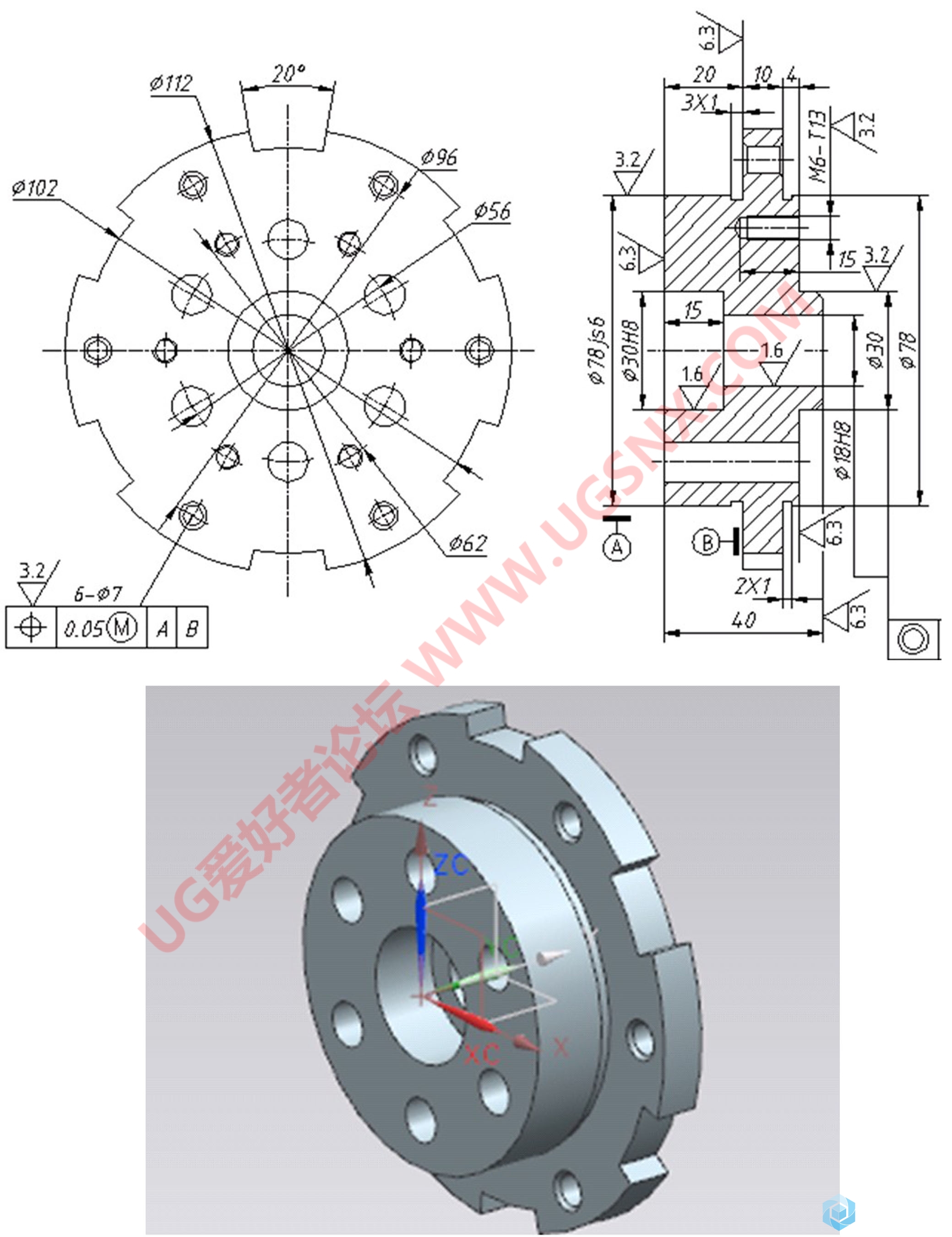

求助：求教这个图怎么画，或者哪位大神可以直接画完

a229831084 · 发表于 2019-6-24 16:15:09

求助：求教这个图怎么画，或者哪位大神可以直接画完{:shocked:}

tomilyzhx · 发表于 2019-6-24 16:59:47

本帖最后由 tomilyzhx 于 2019-6-24 17:01 编辑


缺少尺寸的地方为估计值。
NX 1867文件，仅供楼主参考！

3D世界网-零 · 发表于 2019-6-24 16:47:21

缺尺寸还是画图没思路？
UG NX 12.0 入门到精通教程-大脸猫
http://www.ugsnx.com/thread-216539-1-1.html
(出处: UG爱好者)
入门了基本都能搞定的

a229831084 · 发表于 2019-6-24 17:20:31

tomilyzhx 发表于 2019-6-24 16:59
缺少尺寸的地方为估计值。
NX 1867文件，仅供楼主参考！

文件打不开，能否加个Q发下文件呢？

s16423 · 发表于 2019-6-24 18:19:31

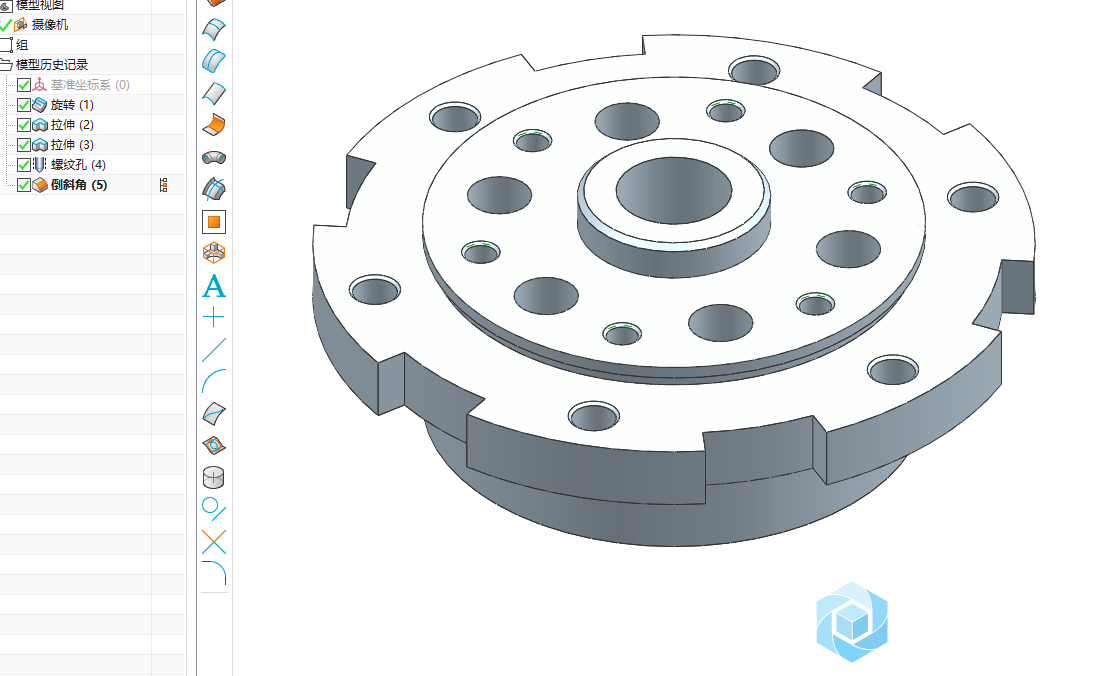

随便画了一下，图纸未标注尺寸仅供参考。
