creo—渐消面的3种画法

csycx

在我们平常产品设计中，经常会遇到渐消面，怎么去画渐消面呢，下面以一个零件为例，为大家讲解它的3种画法，先看一下效果图：


第一种方法：

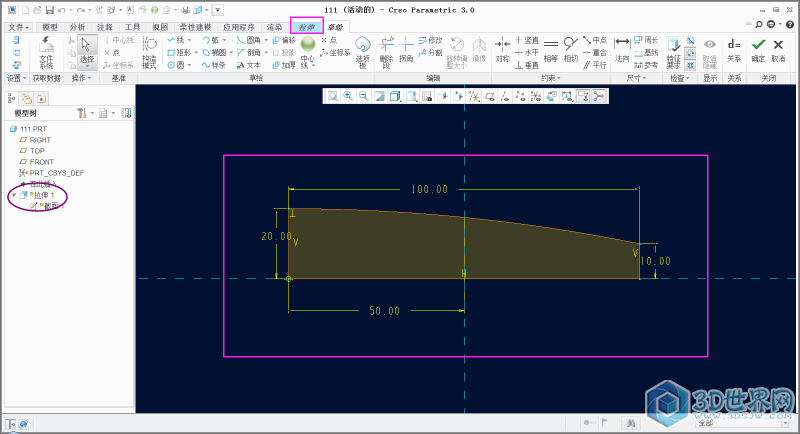

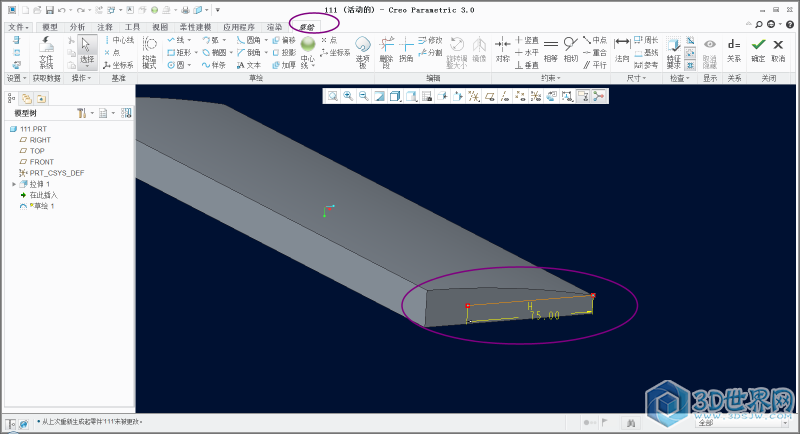

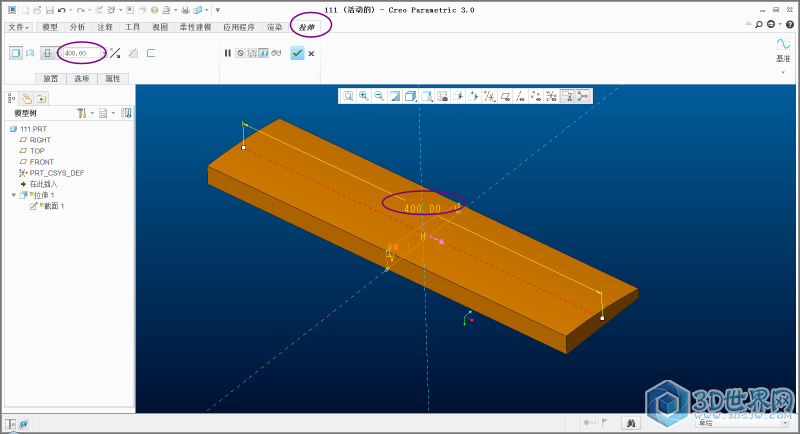

1.拉伸一个实体，截面如下：

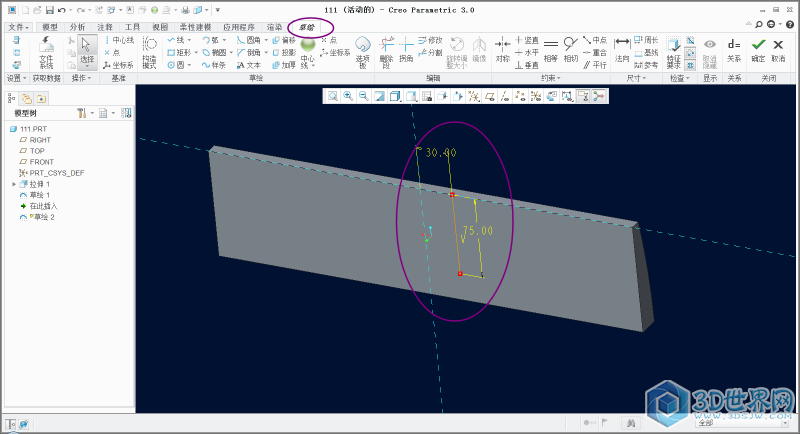

2.草绘一条75长的曲线1，截面如下：

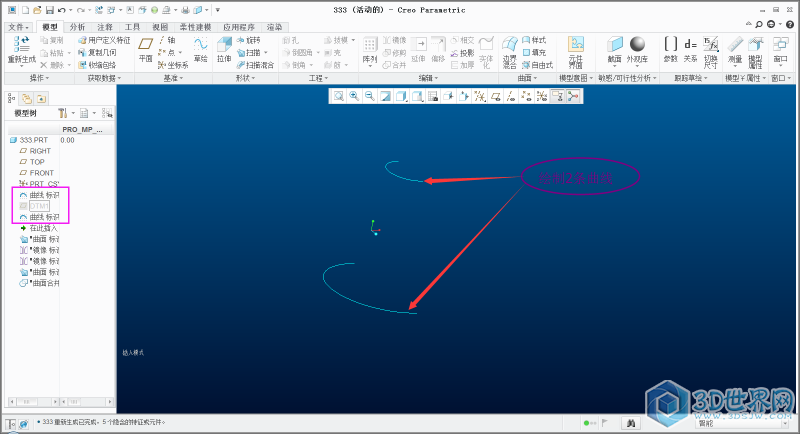

3.再草绘一条曲线2，截面如下：

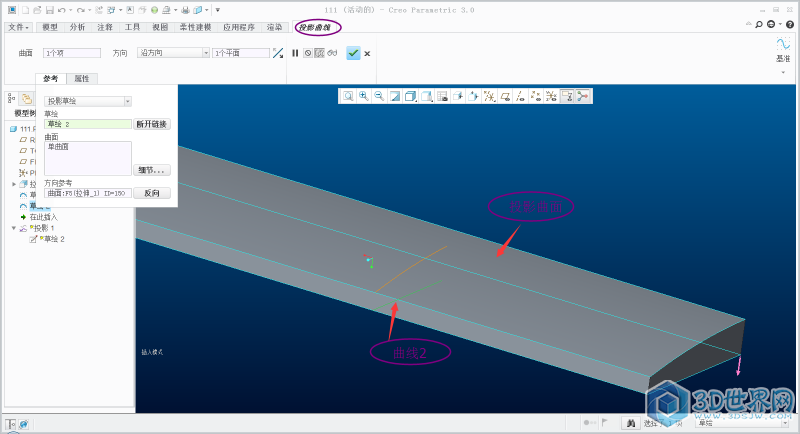

4.将曲线2投影到弧形面，如下图所示：

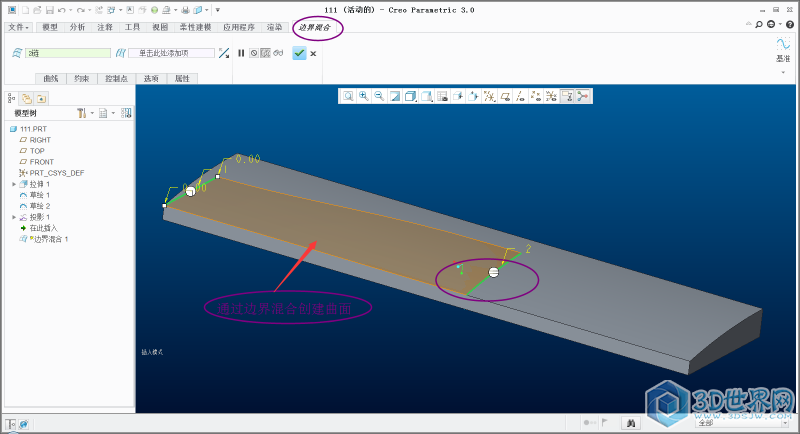

5.边界混合创建曲面，如修图所示：

6.拉伸一曲面，如下图所示：


7.合并曲面，然后用合并后的曲面实体化移除材料，如下图所示：


8.另外一端也用上面同样的方法，做出曲面，然后合并，再实体化减料，如下图所示：

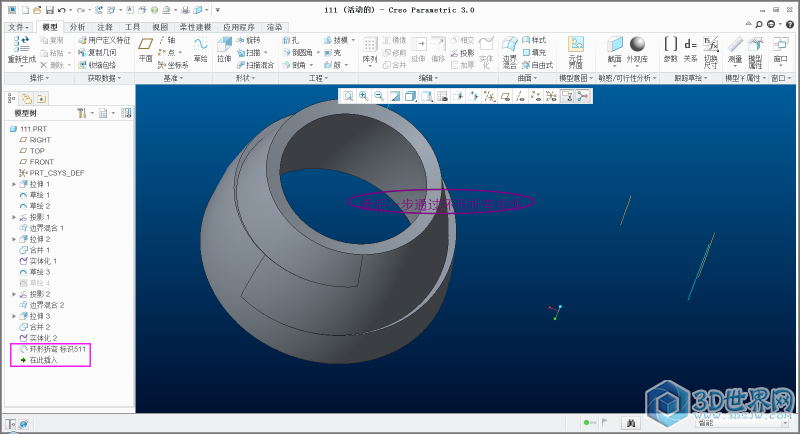

9.最后通过环形折弯完成，如下图;



第二种方法：

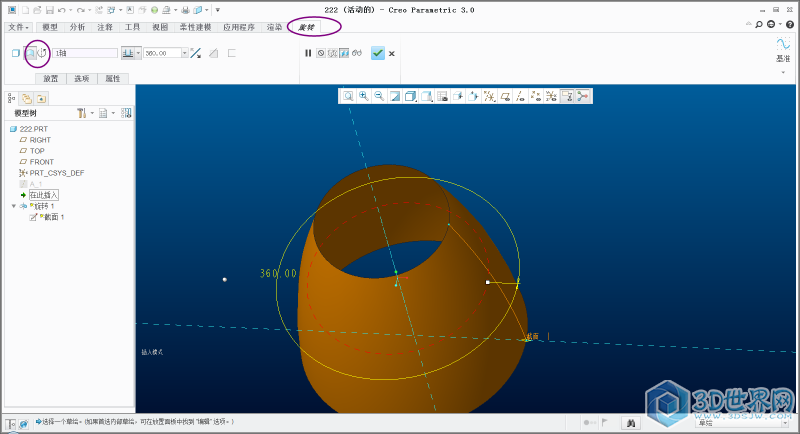

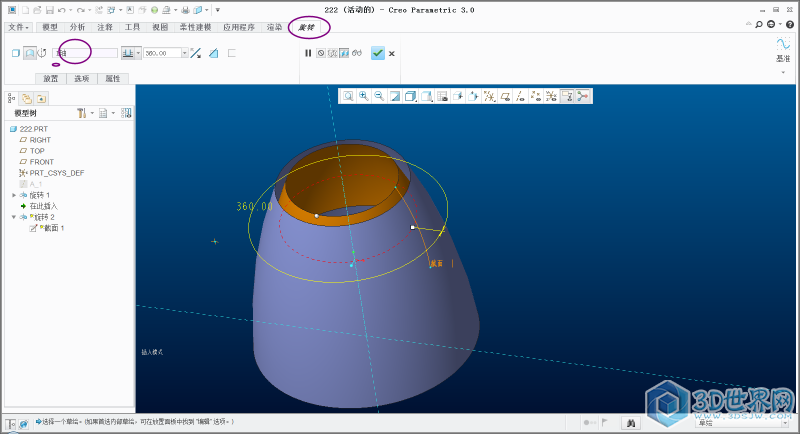

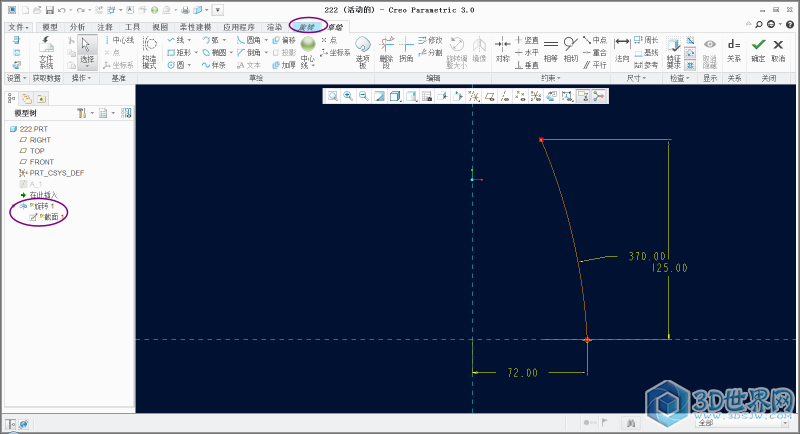

1.旋转一曲面，如下图所示：



2.再旋转一个小曲面，如下图所示：

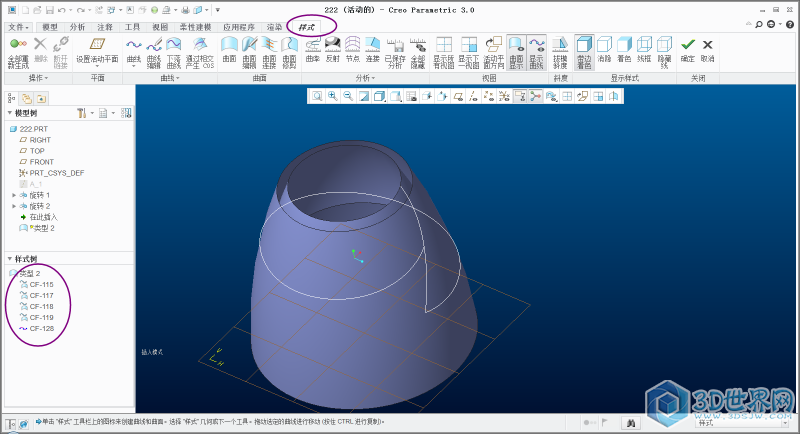

3.通过造型创建如下曲线：

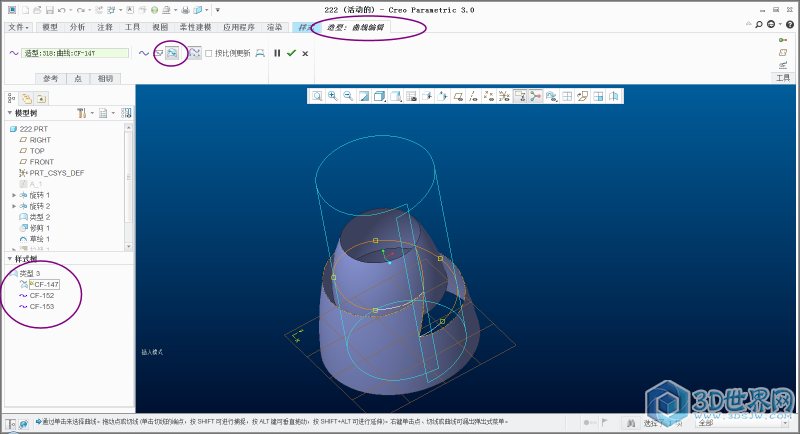

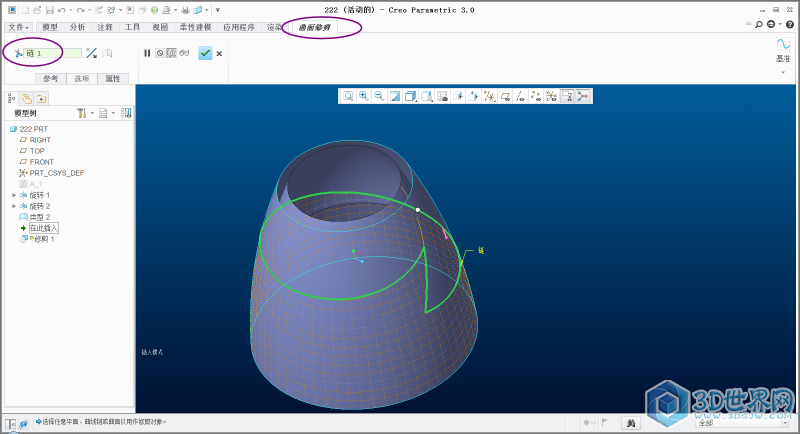

4.利用造型的曲线，修剪曲面，如下图所示：

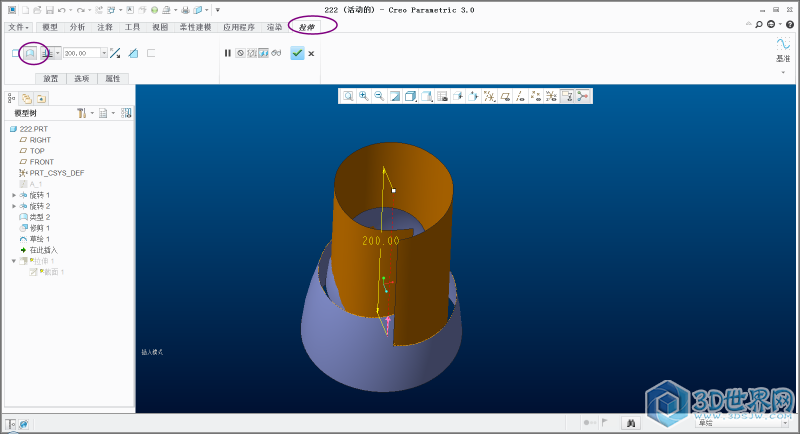

5.创建一曲线，并拉伸成曲面，如下图所示：

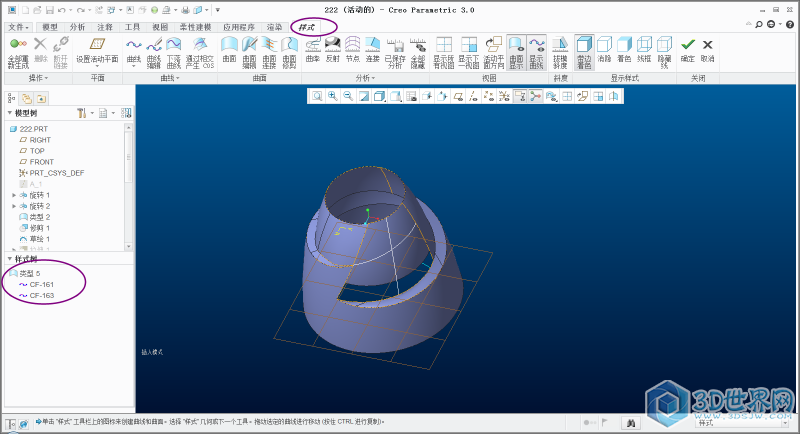

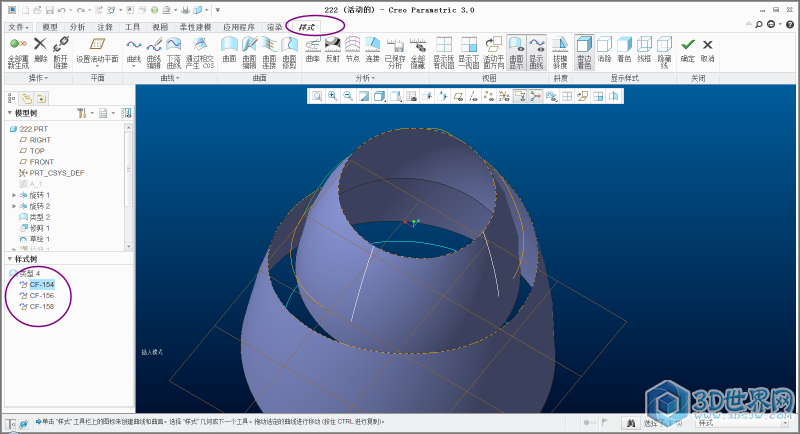

6.进入造型，在该曲面上，创建造型曲线，如下图：

7.继续构建曲线，如下图：

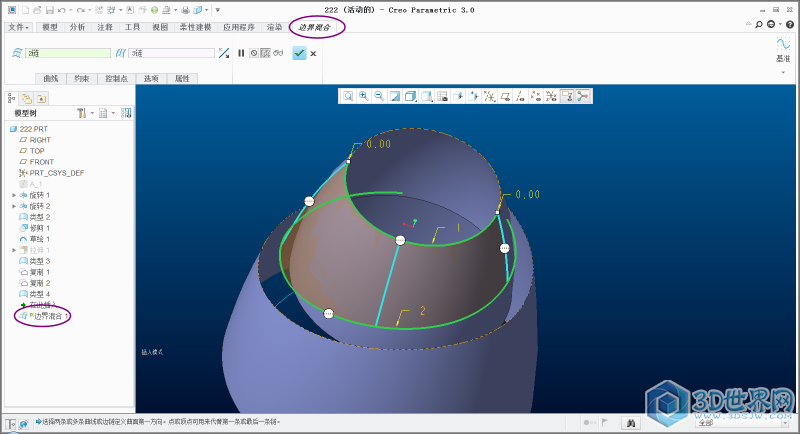

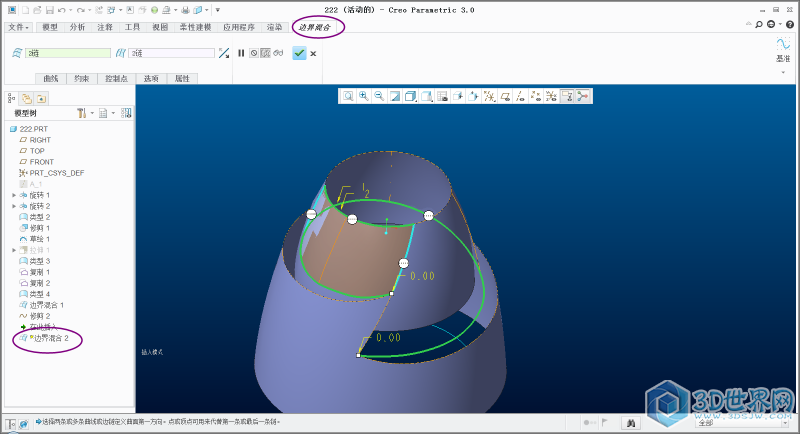

8.创建边界混合曲面1，如下图：

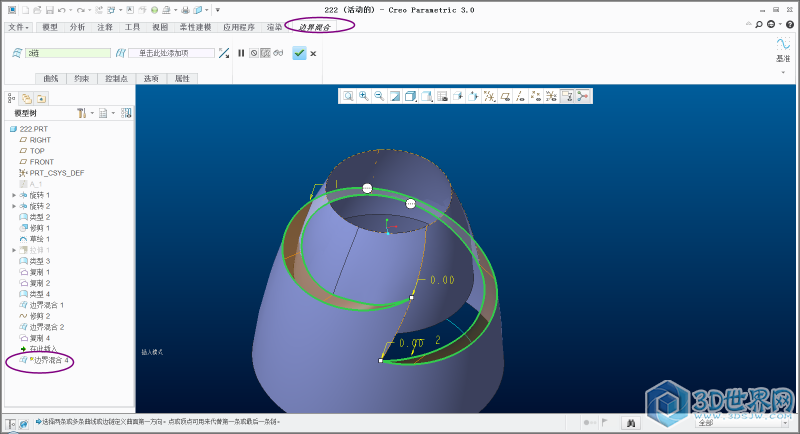

9.创建边界混合2，如下图所示：


10.创建边界混合4，如下图所示：


11.进入造型，构建如下曲线：

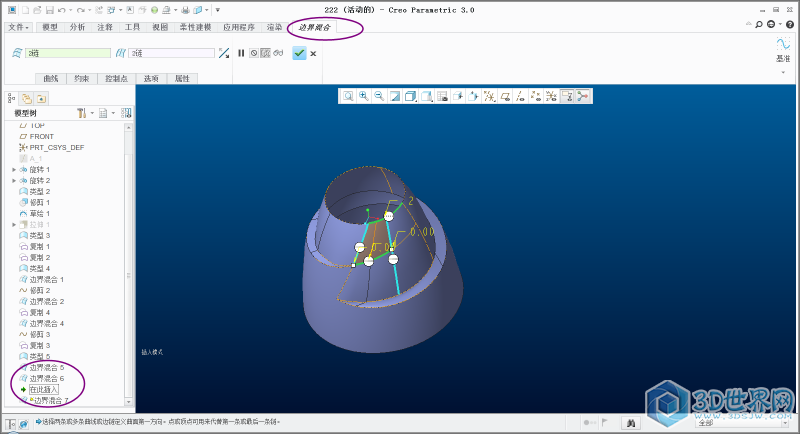

12.构建边界混合面（5 、6、7），如下图：

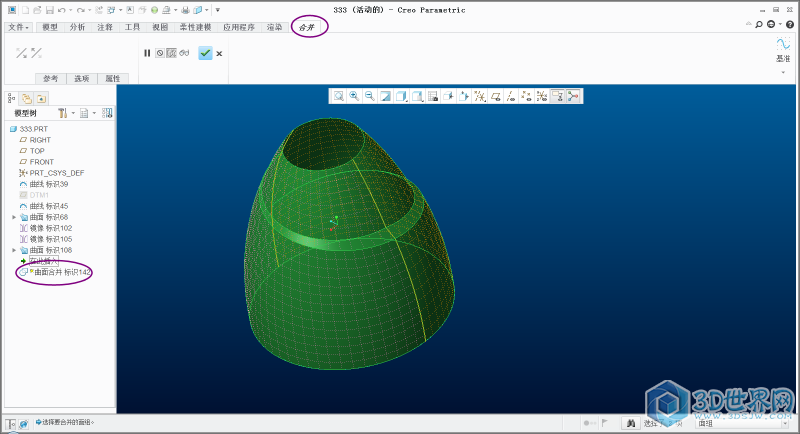

13.最后填充曲面，合并曲面，再实体化，如下图所示：



第三种方法：
1.绘制两条曲线，如下图：

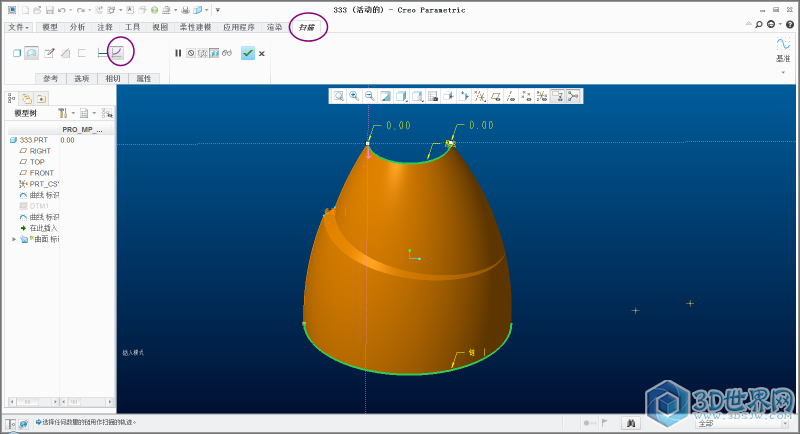

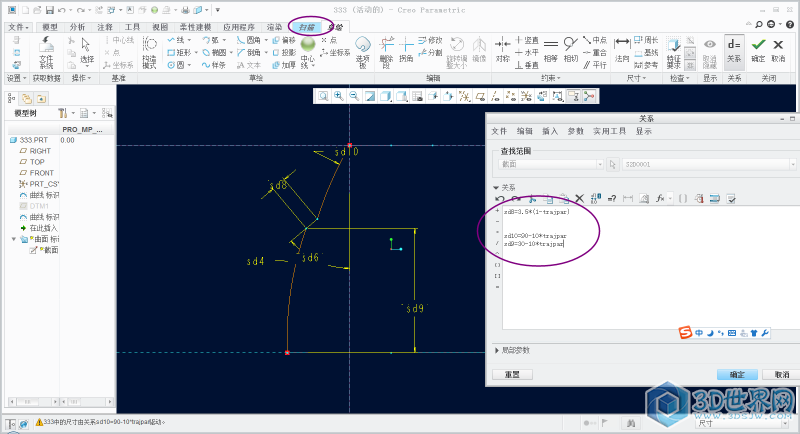

2.进入【扫描】，绘制如下截面，并添加关系：

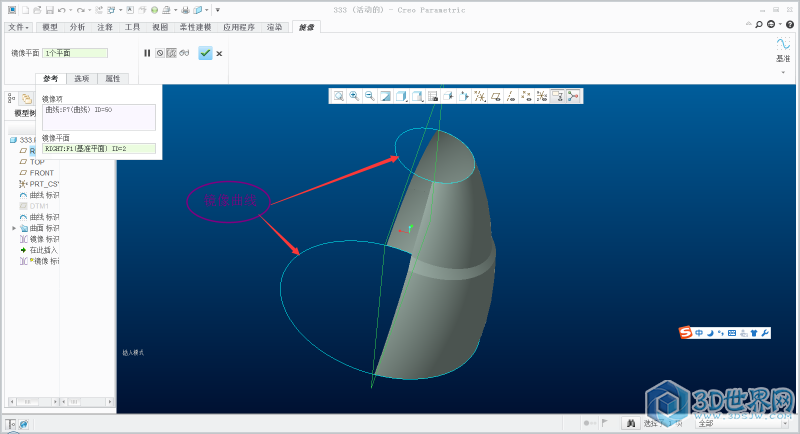

3.镜像草绘曲线，如下图所示;

4.进入【扫描】，绘制如下截面，并添加关系：

5.合并曲面，如下图：


                             附上3D练习档
