Creo 2.0——初学者——钣金——通过法兰壁制作鼻锁销孔

王晓毅

        【我的女朋友，你的creo】

      （仁者见仁，智者见智。只有厚积，才能搏发。希望大家喜欢）

                                                   ------初学者，晓毅。

       下面给大家介绍初学钣金的一点小知识——通过法兰壁制作鼻锁销孔。

步骤一

      新建一个类型为零件，子类型为钣金件的模板，取消默认模板，点击确定按钮。

      选择  nns-part-sheetmetal 取消默认模板



步骤二   选择，形状复选框中的平面按钮。进入草绘环境，绘制如图类型，输入厚度为2点击确定按钮退出平面环境。



步骤三

      单击 “模型” 功能区的 “形状” 面板的  法兰 按钮，（如下图)



  弹出的“凸缘”操作面板，弹出的“放置”下滑面板

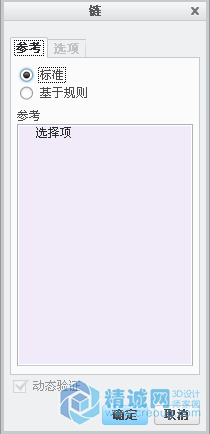

   单击“细节”按钮，弹出的“链”对话框



步骤四

      在模型中选择合适的边作为附着边，并单击对话框的【确定】按钮，预览效果图如下

                         。

步骤五

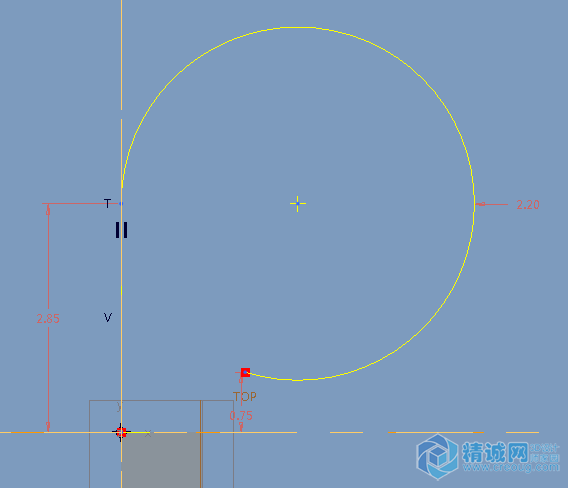

     单击【形状】按钮，弹出【形状】下滑面版，单击【草绘】按钮，进入【草绘】对话框，单击【草绘】按钮，进入草绘环境。绘制如下图，单击确定返回凸缘界面，厚度值为2。

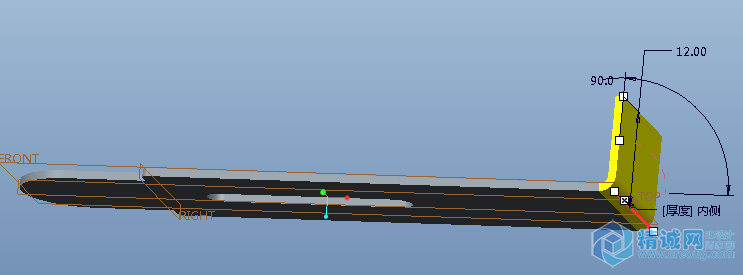

           法兰壁效果图如下图



       小提示：法兰壁为折叠的版金边，只能附着在已有的钣金壁上的边线上。

                    可为直线也可为曲线，且具有拉伸和扫描的功能。
