创建缆装配结构时，创建骨架、使用数据共享以启用选择性复制而不是实体参考以及使用层来管理基准特征的显示,这十分重要。 图 1 - 缆装配结构 使用骨架 骨架是可以用在布线子装配中，这是用来包含使用数据共享特征创建的布线几何。布线几何一般来说包含曲面和基准特征，包括轴、坐标系和基准点。 只要把布线几何传递到骨架可提供适用于缆布线的装配轻量化列表中。对顶级元件所做的修改将被传输到骨架中，并依次传递到线布线中。 也可以使用“配置”选项中的 multiple_skels_allowed 创建多个骨架。可创建多个骨架可以表示装配的不同部分，这可能需要不同的电线线束。 使用数据共享 有多种数据共享工具，这样就可以在元件间选择性复制非实体参考。 图 2 - 共享数据 这些参考可能包括：曲面,基准特征，包括平面、坐标系、轴和点 数据共享工具包括： · “发布几何”(Publish Geometry) - 允许您指定一组几何，由下游的复制几何特征所参考。 · “复制几何”(Copy Geometry) - 允许您从单个模型到另一个模型选择性复制曲面和基准几何。 · “收缩包络”(Shrinkwrap) - 一个综合性的工具，允许您从任何数量的元件中复制模型曲面和基准参考。 使用层 在布线上下文中，利用层可以管理坐标系和参考基准 (例如轴) 的显示。 图 3 - 管理层
很有用的是在元件和连接器中创建具有相同名称的层。这将允许在装配中使用层叠的层控制，以此在位置较高的装配级提供简化的层控制。
下面我们来逐步研究下细节过程

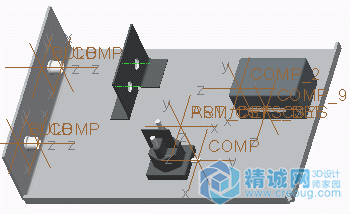

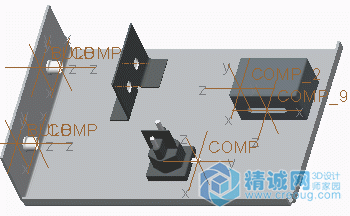

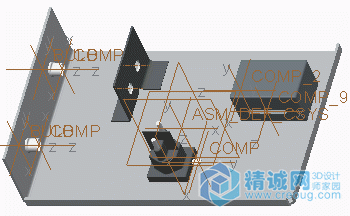

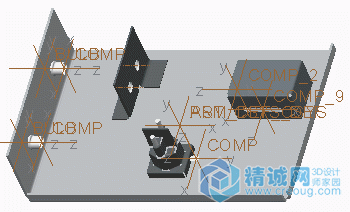

任务 1. 创建并装配 CABLING.ASM。 1. 在“快速访问”工具栏中单击“打开”(Open)。 2. 在“文件打开”(Open) 对话框中，选择 PANEL.ASM。 o 在“打开”(Open) 下拉菜单中，选择“打开表示”(Open Representation)。 o 选择 CABLING，然后单击“确定”(OK)。 图 1 3. 仅启用下列“基准显示”(Datum Display)。 4. 为了更方便地查看 3D 模型，可加载特定的配置选项： o 单击“文件”(File) > “选项”(Options)。 o 单击“配置编辑器”(Configuration Editor) 并从“”(Import/Export) 下拉菜单中，选择“导入配置文件”(Import configuration file)。 o 单击“工作目录”(Working Directory)。 o 选择 config.pro 并单击“打开”(Open)。 o 在“Creo Parametric 选项”(Creo Parametric Options) 对话框中，单击“确定”(OK)。 o 在“Creo Parametric 选项”(Creo Parametric Options) 消息窗口中单击“否”(No)。 5. 在功能区中，从“元件”(Component) 组中单击“创建”(Create) 。 6. 选择“子装配”(Subassembly) 作为“类型”(Type)，然后选择“标准”(Standard) 作为“子类型”(Sub-type)。 7. 键入 CABLING 作为“名称”(Name)，然后单击“确定”(OK)。 8. 在“创建选项”(Creation Options) 对话框中，单击“浏览”(Browse)，然后双击 MM_KG_SEC_ASSY.ASM。 9. 验证以确保清除了“不放置元件”(Leave Component Unplaced) 复选框，然后单击“确定”(OK)。 10. 单击右键并选择“默认约束”(Default Constraint)。 o 在“元件放置”(Component Placement) 操控板中单击“完成元件”(Complete Component)。 图 2 任务 2. 在CABLING.ASM 中创建骨架。 1. 在模型树中，单击 “设置”(Settings)并选择“树过滤器”(Tree Filters)。 2. 在“显示”(Display) 类型中，选择“特征”(Features) 复选框并单击“确认”(OK)。 3. 在模型树中，右键单击 CABLING.ASM，然后选择“激活”(Activate)。 4. 在功能区中，从“元件”(Component) 组中单击“创建”(Create)。 5. 选择“骨架模型”(Skeleton Model) 作为“类型”(Type)，然后选择“标准”(Standard) 作为“子类型”(Sub-type)。 6. 如有必要，可键入 CABLING_SKEL 作为“名称”(Name)，然后单击“确定”(OK)。 7. 单击“浏览”(Browse)，然后双击 MM_KG_SEC_PART.PRT。 o 单击“确定”(OK)。 图 3 8. 在模型树中，展开 CABLING.ASM 和 CABLING_SKEL.PRT。 9. 按住 CTRL 键并在 CABLING.ASM 和 CABLING_SKEL.PRT 中选择三个默认基准平面。 10. 右键单击，选择“隐藏”(Hide)。 图 4 任务 3. 在装配中对层进行管理。 1. 在模型树中，右键单击 PANEL.ASM 并选择“激活”(Activate)。 2. 单击“显示”(Show)并选择“层树”(Layer Tree)。 3. 在层树中，展开 CSYS_ASM-COMP 层并选择它。 4. 请注意随后将用于装配连接器的坐标系。 图 5 5. 在层树中，展开 ROUTING_DTMS 层并选择它。 6. 请注意布线轴。 图 6 7. 右键单击 ROUTING_DTMS 并选择“隐藏”(Hide)。 8. 在层树中右键单击，然后选择“保存状况”(Save Status)。
下一帖 我们将来学习下复制几何共享布线几何
|
