Creo快照在工程图的妙用

csycx

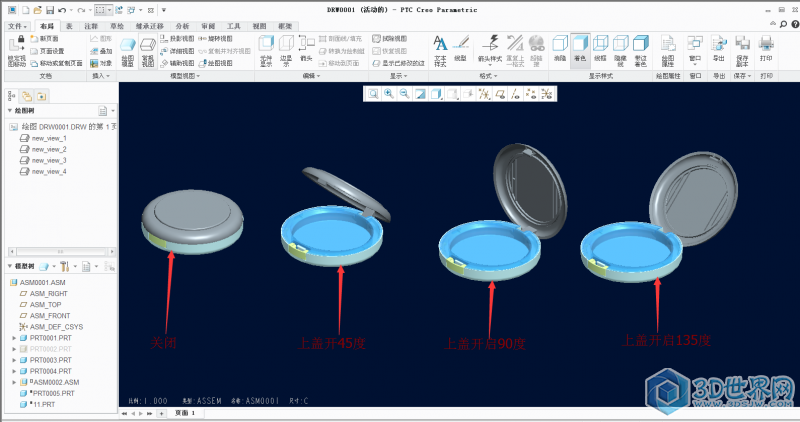

经常我们未来展示产品的开合状态，需要在工程图做产品几个角度的摆放，如下图：

一般我们会重复装配同一个零件做不同角度的约束以实现这一目的，那有没有更快捷的方法呢，答案也是肯定有的，那就是快照的应用，下面就介绍它的操作方法：

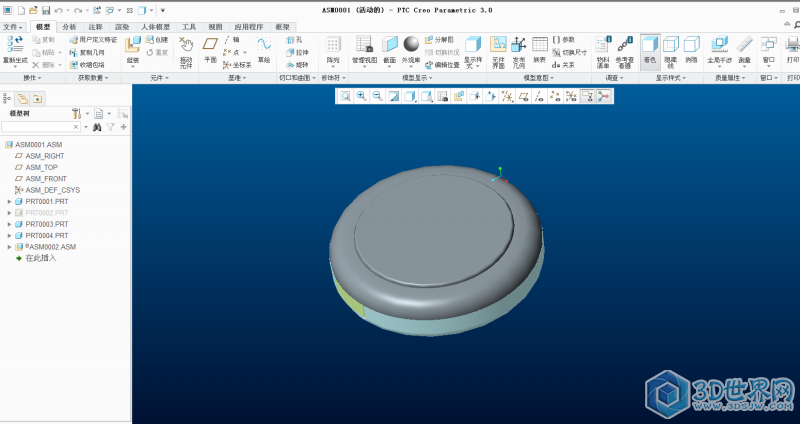

1.首先创建一个机构连接副（销钉连接），如下图：

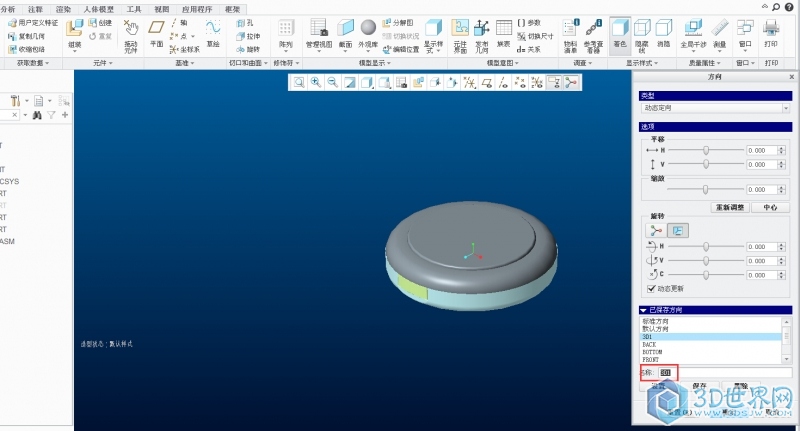

2.在组件中创建一个轴侧视图3D1，如下图：

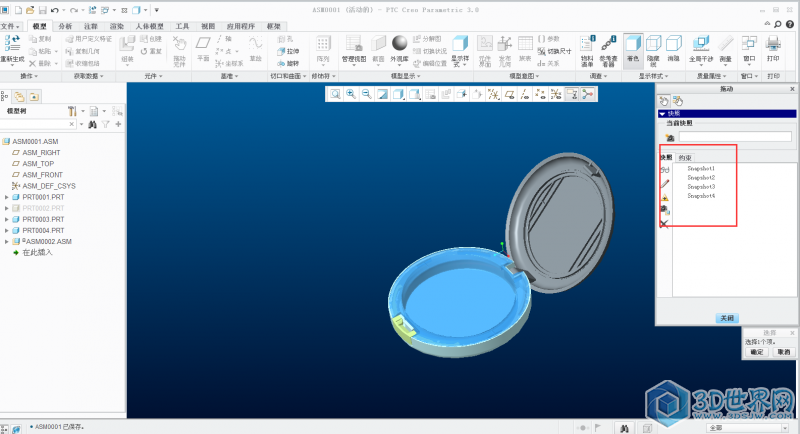

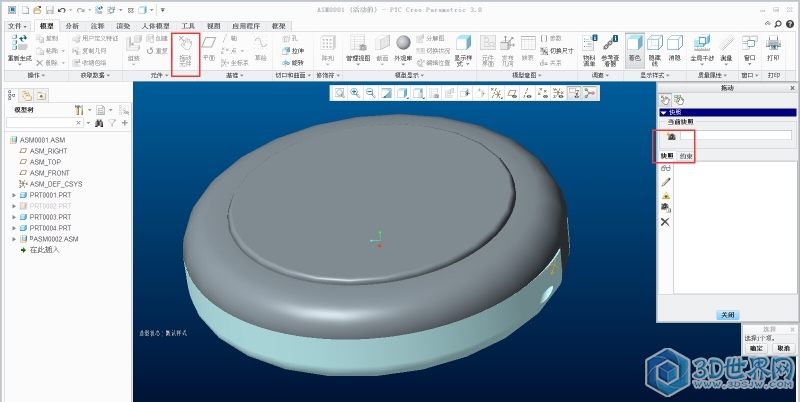

3.单击拖动元件命令，弹出快照对话框，如下图：

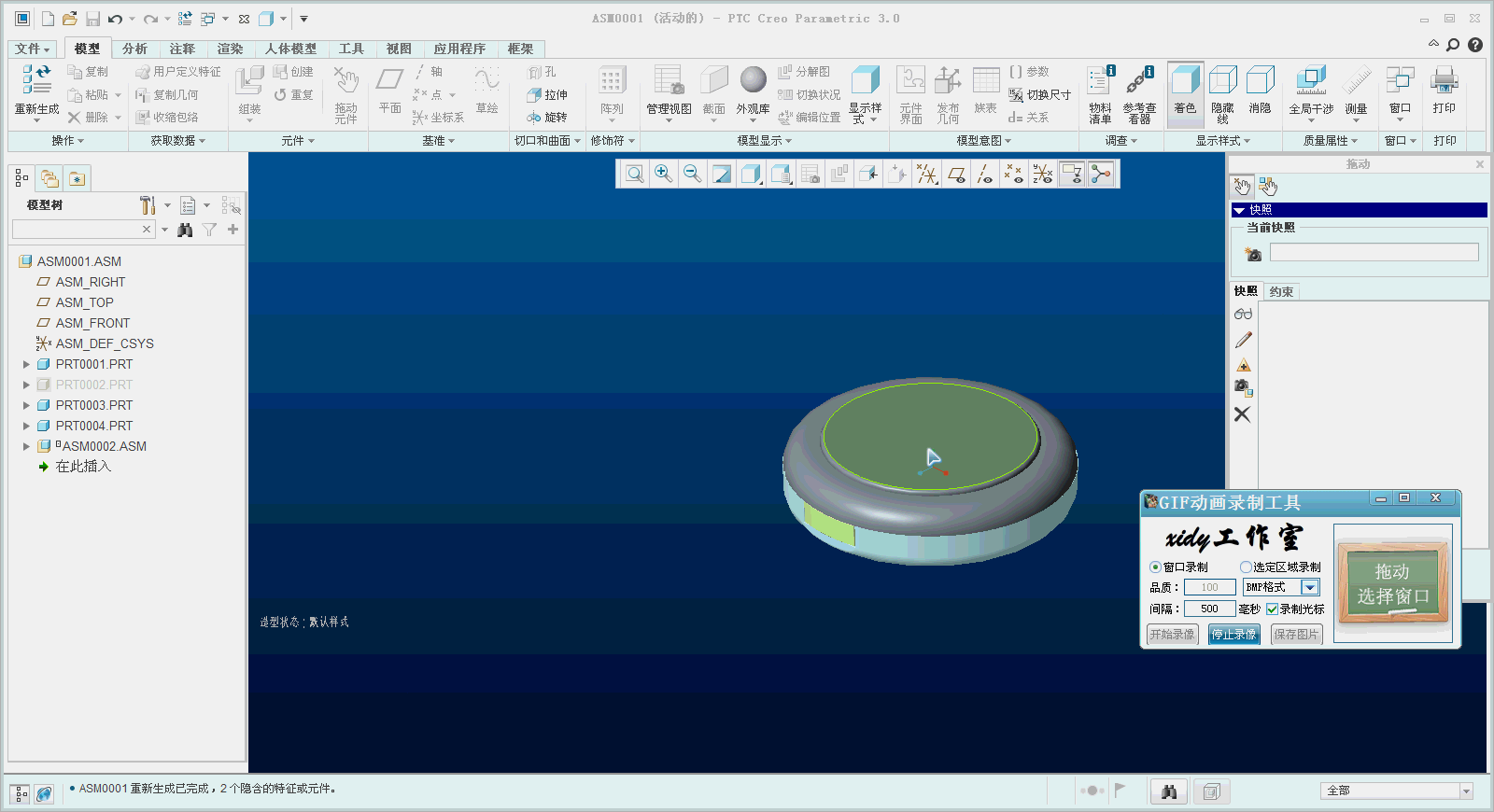

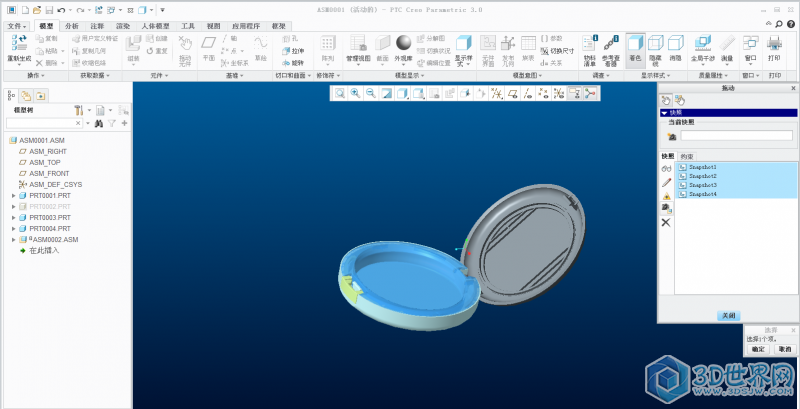

4.创建快照1，操作步骤如下：

5.同理，创建快照2（上盖开启45度）快照3（上盖开启90度）快照4（上盖开启135度），如下图：

6.将快照用于绘图，选中快照1,，快照2，快照3，快照4，点击将快照用于绘图命令，如下图：

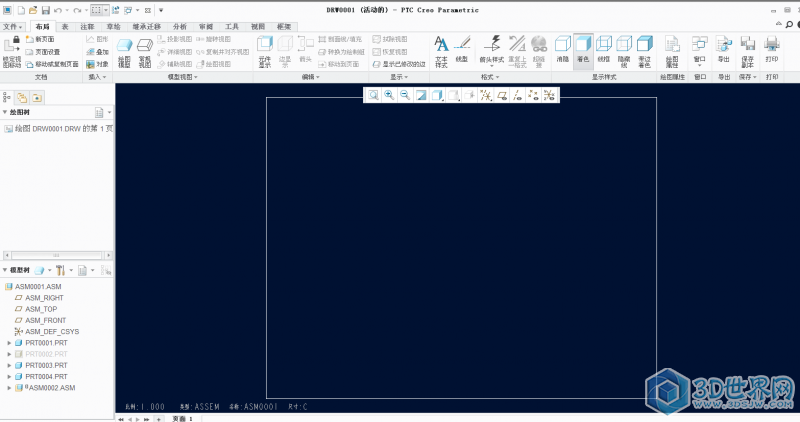

7.新建一个绘图文件，如下图：

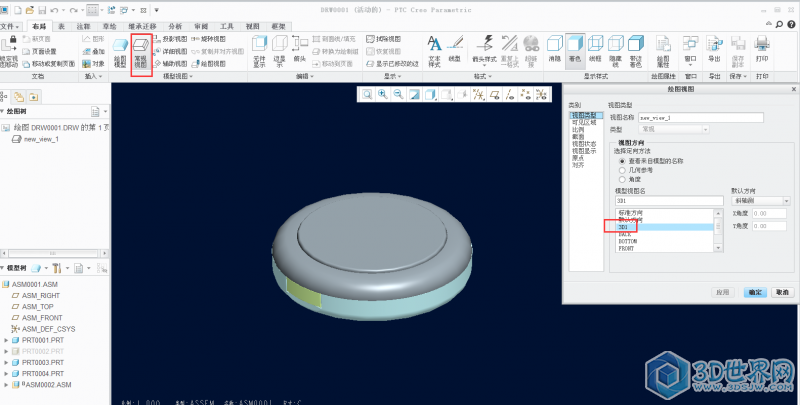

8.插入一个常规视图，视图方向为3D1，如下图：

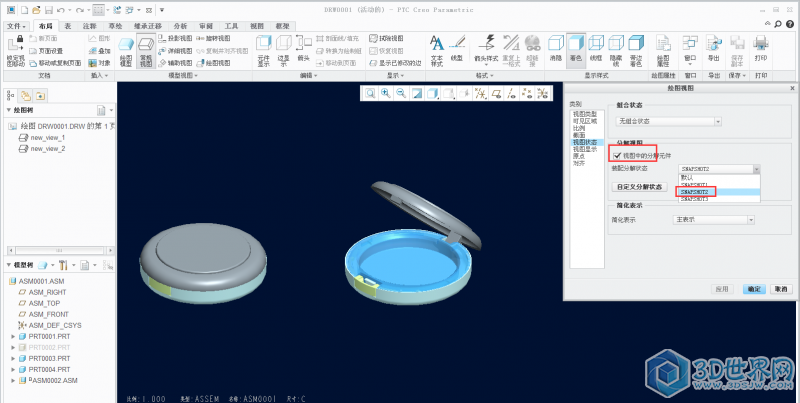

9.再插入一个常规视图，视图方向为3D1，在视图状态中打钩分解视图，操作如下图：

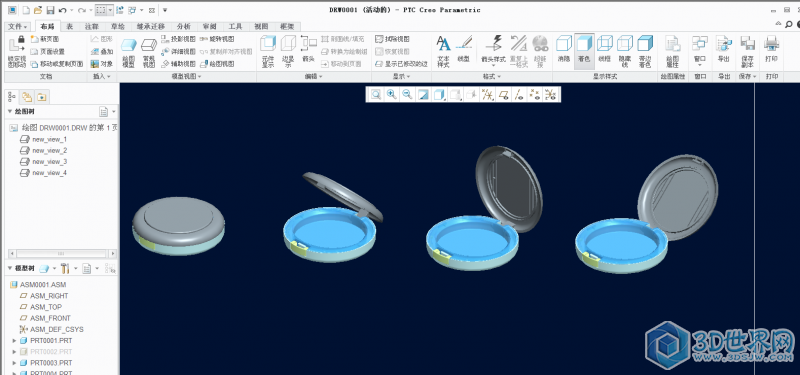

10.同理创建上盖开启90度，上盖开启135度这两个视图状态，如下图：


这样是不是很方便快捷啊，效率那是直线上升
