犀牛的图块功能使用方法详解

小俊_creo

大家好！ 我是小俊


今天给大家介绍图块

图块的用途就是建立零件资料库，复制一般物件会使文件变大，先将物件定义为图块再复制可避免

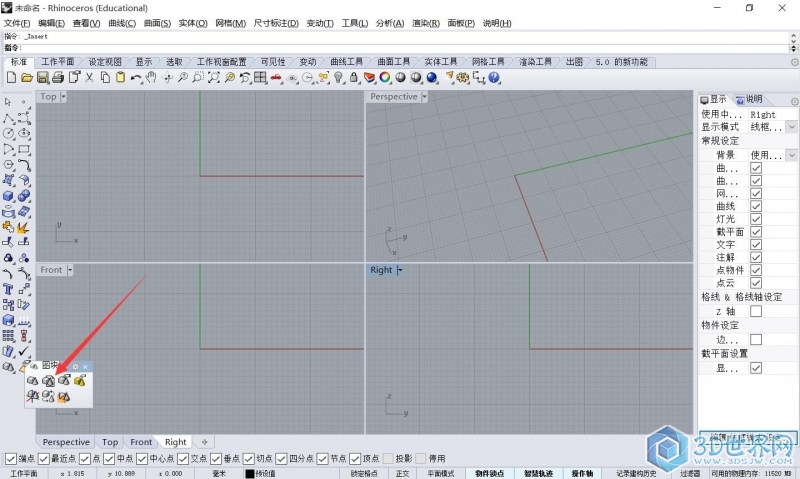

文件变大。图块插入命令可以将图块定义插入到模型空间中成为图块引例，插入图块引例时您可以
设定缩放比及旋转角度。更新图块定义可以同时更新所有该图块的引例。




建立一个图块首先要选取要建立图块的物件，然后指定一个图块的基准点（这个点是图块引例的定
位点及缩放、旋转的基准点）。最后就是输入图块名称。

图块定义有以下形式

将外部文件插入为图块定义

使用插入图块命令，插入为选项设定为图块引例。



还有以拖放的方式从外部文件建立图块定义，从windows文件中将犀牛可以读取的文件托放进犀牛的
界面当中，然后设定插入选项，文件就会被加入模型成为图块定义。

快是可以重新定义的，以和定义图块同样的方法建立图块定义，并使用已存在的图块名称命名新图块。

注意：  请勿与3dm文件相同的名称命名储存在它里面的图块定义，使用插入命令插入其他文件时是以
该文件的模型基准点为插入参考点。

图块引例和图层

图块引例中的几何图形 (曲线、曲面...) 的属性可由图层属性或自己的物件属性控制。当图块引例被插
入到模型空间时是插入到目前的图层上，我门可以自由地将它移动到其它图层。建立图块定义时物件
所在的图层与图块引例所在的图层之间并没有关联。举例来说，在红色图层建立的图块定义插入到预
设图层 (黑色) 时，图块引列的颜色并不会由红色变成黑色。
当图块定义中有某些物件位于某个图层时，关闭该图层，图块引例在该图层上的物件会被隐藏。但关
闭图块引例插入至的图层时，整个图块引例都会被隐藏。


锁定图层

图层被锁定时只有插入点位于该图层上的图块引例会被锁定。如果有一个图块引例里有物件位于被锁
定的图层，但它的插入点位于未锁定的图层，该图块引例并不会被锁定，因为控制图块引例是否随着
图层而被锁定的决定因素是图块插入点所在的图层是否被锁定。
