Creo Parametric 2.0 创建线束装配结构-装配连接器

cl900823*

接下来我们来看下如何装配连接器

连接器通常被装配到缆装配中，一般在可能的情况下都是在布线骨架模型中.

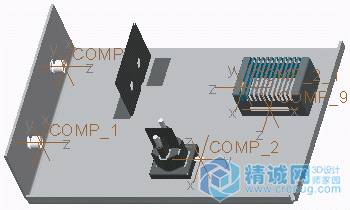

图 1 - 正在组装一个连接器

要记住的是，连接器是可以提供布线和缆时所使用的连接位置。

可以使用任何典型的装配约束来装配连接器。

图 2 - 已组装多个连接器

但是，通常来说,最有效的组装连接器的方式就是使用元件界面。如果在各个连接器中预先创建了元件界面，并且坐标系在装配元件中可以很好的使用，那么很快就可以完成连接器的装配。

图 3 - 已组装一个连接器

我们再来看下详细的过程分析

任务 1.将连接器装配到缆装配中。

1.     仅启用下列“基准显示”(Datum Display)。

2.     单击“显示”(Show) 并选择“层树”(Layer Tree)。

3.     右键单击层 CSYS_ASM-CONN 并选择“取消隐藏”(Unhide)。

4.     单击“图形中”(In Graphics) 工具栏中的“重画”(Repaint)。

图 1

5.     在功能区中，从“元件”(Component) 组中单击“组装”(Assemble)。

6.     双击 CONN_2PIN-SQ.PRT。

7.     如有必要，可在“自动放置”(Auto Place) 对话框中单击“关闭”(Close)。

8.     选择后部套筒 COMP 坐标系。

9.     右键单击并选择“新建位置”(New Location)。

10.   选择前部套筒 COMP_1 坐标系。

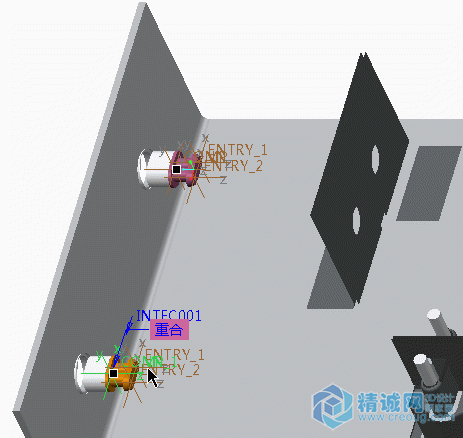

图 2

11.   在“元件放置”(Component Placement) 操控板中单击“完成元件”(Complete Component)。

12.   单击“组装”(Assemble)，然后双击 CONN_2PIN-RND.PRT。

13.   如有必要，可在“自动放置”(Auto Place) 对话框中，单击“关闭”(Close)。

14.   选择 MODULE.PRT 左侧的坐标系。

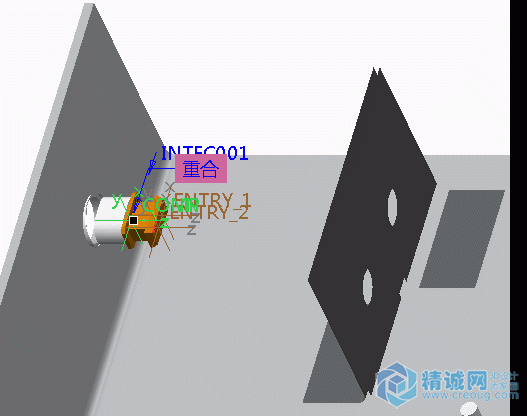

图 3

15.   单击“完成元件”(Complete Component)。

16.   单击“组装”(Assemble)，然后双击 CONN_9PIN.PRT。

17.   选择 MODULE.PRT 前部的坐标系。

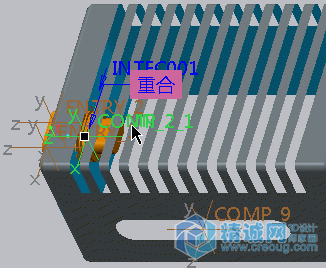

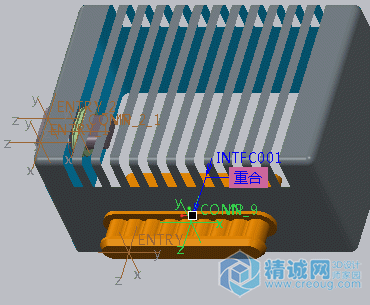

图 4

18.   单击“完成元件”(Complete Component)。

19.   单击“组装”(Assemble)，然后双击 SPADE.PRT。

20.   选择 SOLENOID.PRT 上的坐标系。

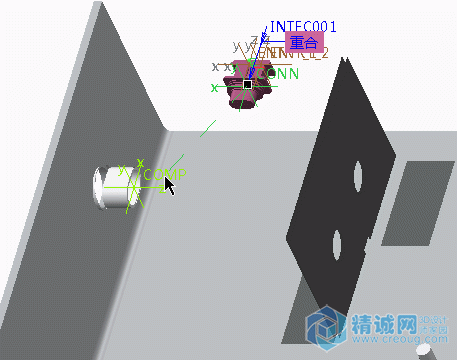

图 5

21.   单击“完成元件”(Complete Component)。

22.   在层树中，右键单击层 CSYS_ASM-CONN，然后选择“隐藏”(Hide)。

23.   右键单击并选择“保存状况”(Save Status)。

24.   单击“重画”(Repaint)。

25.   请注意，现在入口端在连接器上可见。

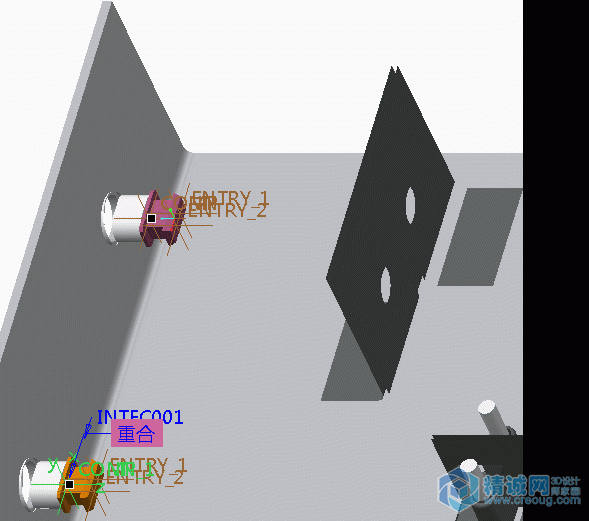

图 6
