Creo 怎么绘制如下图图形

free鬼才 · 发表于 2016-8-1 13:07:09

求教Creo 怎么绘制如下图图形，

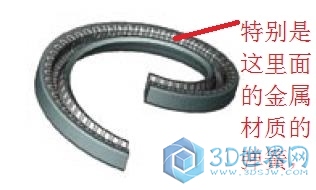

这样的图怎么画，其实就是整圆切开后掰开一个角度利于观察截面用，截面上的金属弹簧片展开是如下图

大师兄* · 发表于 2016-8-1 13:26:20

已推送版主，第一张图片能清晰一点就好了

free鬼才 · 发表于 2016-8-1 13:50:34

大师兄发表于 2016-8-1 13:26
已推送版主，第一张图片能清晰一点就好了

图是我在样本上截屏的，大了就更不清晰了，

9条* · 发表于 2016-8-1 14:00:02

一个旋转就好了，是这样子吗？

free鬼才 · 发表于 2016-8-1 14:13:00

9条发表于 2016-8-1 14:00
一个旋转就好了，是这样子吗？

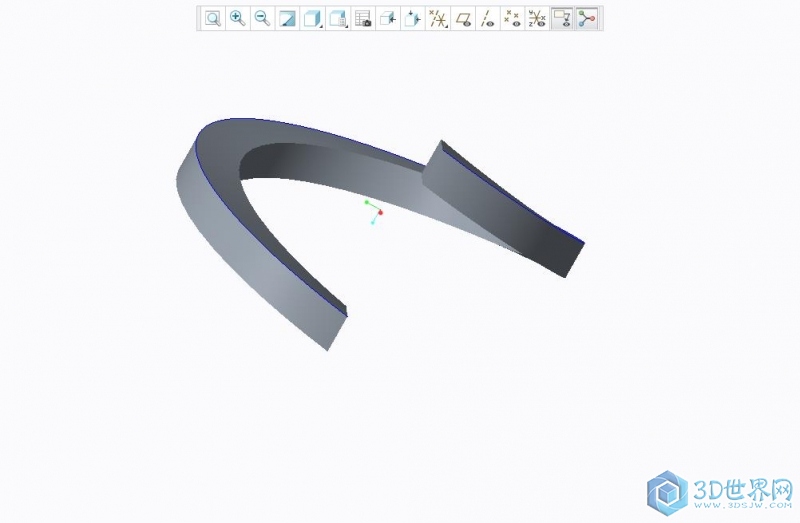

我想得到是这样的状态的，就只里面截面的变化，没有想到很好的方法

9条* · 发表于 2016-8-1 14:23:22

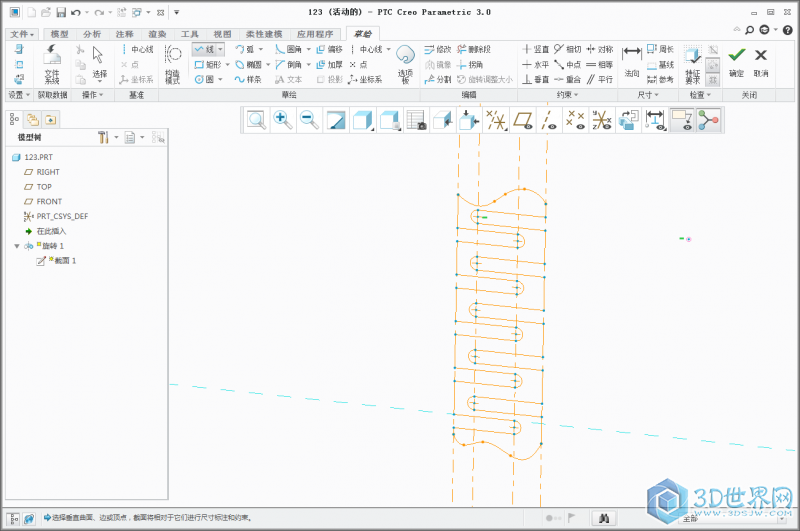

里面截面我用四条中心线控制位置，然后左画4个矩形，删右边，右画4个矩形，删左边，再加半圆，加样条曲线。ok

，

free鬼才 · 发表于 2016-8-1 15:15:31

9条发表于 2016-8-1 14:23
里面截面我用四条中心线控制位置，然后左画4个矩形，删右边，右画4个矩形，删左边，再加半圆，加样条曲线。 ...

您可能误会我的意思了，我说的是那个金属弹簧展开图，这个弹簧是折弯后然后再弯成一个圆的，而不是这个截面是这个样子的！！

tudou4452 · 发表于 2016-8-1 17:33:28

你试试投影到面上，修建片体，然后加厚片体

tudou4452 · 发表于 2016-8-1 18:20:57

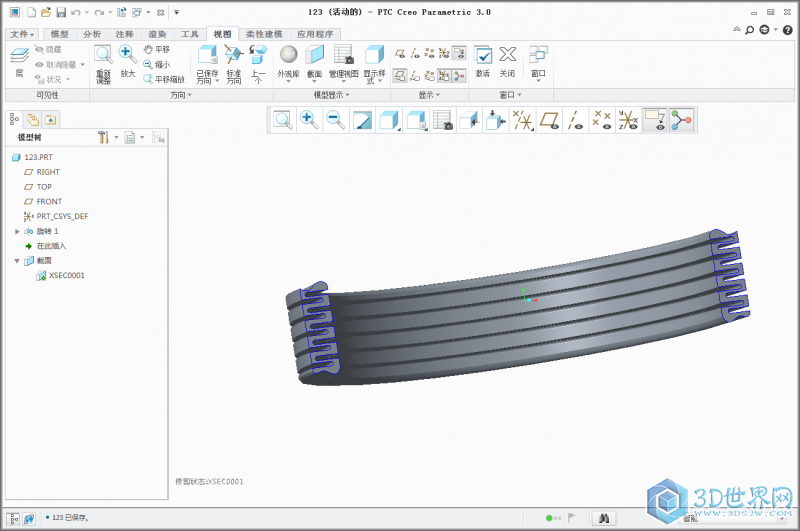

类似这样的？？

tudou4452 · 发表于 2016-8-1 18:33:34

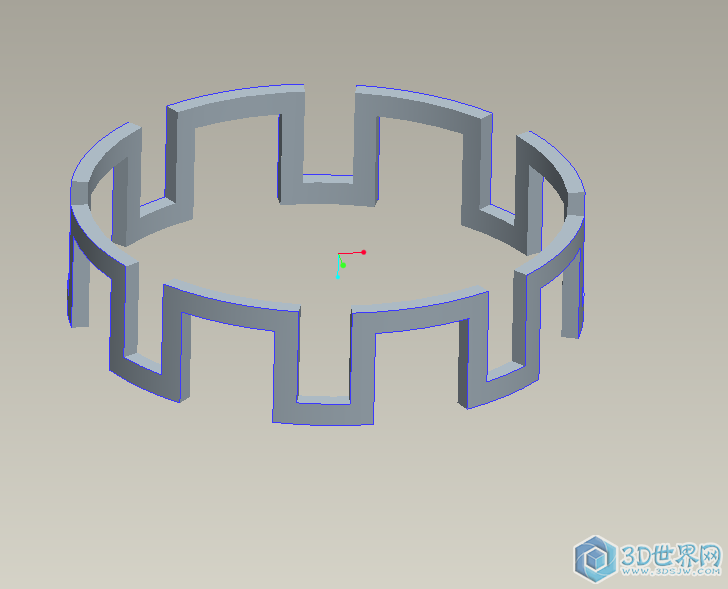

这样？？？？
