这种简化可以用在定制几何的数量和复杂性以简化电线和缆的布线。

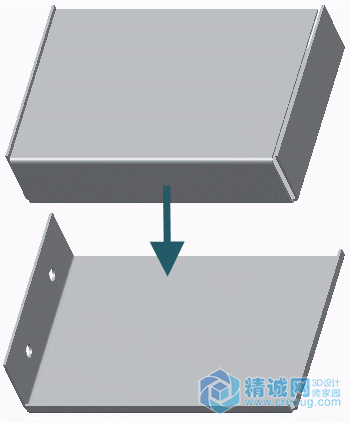

图 1 - 工作区域简化 如果需要的话，这种简化还可用来将元件从图形显示以及系统内存中移除。 简化表示也可用于指定特定元件的零件级表示。适用于布线的零件级简化表示包括：

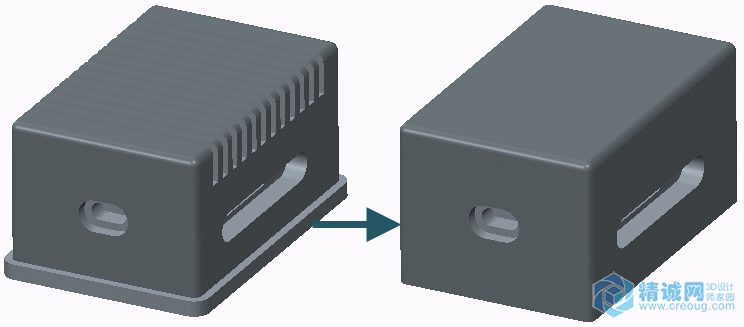

· 工作区域 - 允许您在外壳上创建剖视图以查看内部结构并协助布线缆。 · 排除的特征 - 允许您出于布线的目的从模型中选择可以排除的特征，例如元件或连接器的详细信息。 图 2 - 排除特征简化

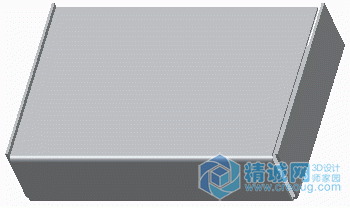

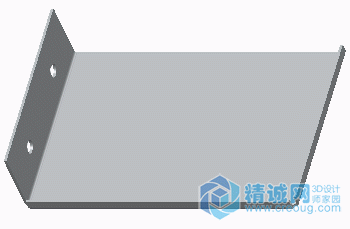

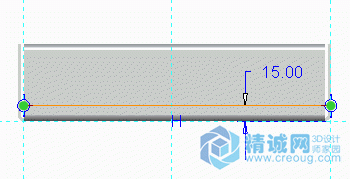

下面 我们来看下具体过程说明 任务 1. 在 BASE.PRT 中创建一个简化表示 1. 禁用所有“基准显示”(Datum Display) 类型 2. 在模型树中，右键单击 BASE.PRT，然后选择“打开”(Open) 3. 单击“图形中”(In Graphics) 工具栏中的“视图管理器”(View Manager) l 选择“简化表示”(Simp Rep) 选项卡 l 单击“新建”(New)，键入 cutaway，然后按 ENTER 键 图1 4. 在菜单管理器中，单击“工作区域”(Work Region) > “拉伸”(Extrude) > “实体”(Solid) > “完成”(Done) 5. 选择前曲面作为“草绘平面” 图2 6. 仅启用以下“草绘器显示”(Sketcher Display) 7. 单击“图形中”(In Graphics) 工具栏中的“草绘视图”(Sketch View) 8. 单击“设置”(Setup) 组中的“参考”(References) l 选择所示的两个垂直参考并单击 “关闭”(Close) 图3 9. 从“草绘”(Sketching) 组的“线”(Line) 类型下拉菜单中选择“线链”(Line Chain)，然后草绘一条水平直线，如图所示 10. 将尺寸改为 15 图4 11. 单击“确定”(OK) 12. 在“拉伸”(Extrude) 操控板中，将深度改为“穿透”(Through All) 13. 在图形窗口中，单击材料方向箭头以将其反向为向上 14. 单击“完成特征”(Complete Feature) 图5 15. 定向为“标准方向”(Standard Orientation) 16. 在菜单管理器中单击“完成/返回”(Done/Return) 17. 在“视图管理器”中，双击“主表示”(Master Rep) l 单击“关闭”(Close)
18. 从“快速访问”工具栏中单击“关闭”(Close)以返回到 PANEL.ASM
任务 2. 在 MODULE.PRT 中创建一个简化表示

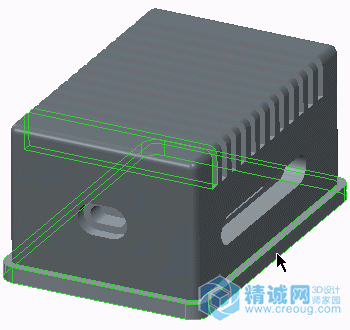

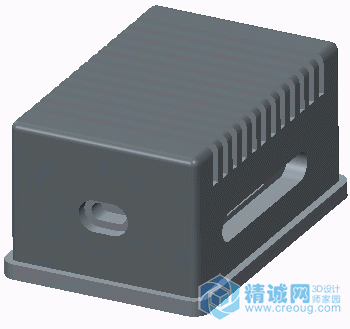

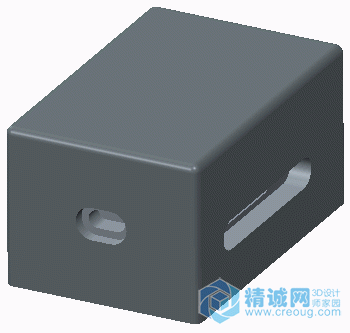

1. 在模型树中，右键单击 MODULE.PRT，然后选择“打开”(Open)。 2. 单击“视图管理器”(View Manager)。然后单击“新建”(New) 并键入 no_details，然后按 ENTER 键。 图 6 3. 在“菜单管理器”中，单击“特征”(Features) > “排除”(Exclude)。 4. 选择阵列化的散热片切口和基础特征 Extrude 3，如图所示。 图 7 5. 在菜单管理器中，单击“完成”(Done) > “完成/返回”(Done/Return)。 图 8 6. 在视图管理器中，双击“主表示”(Master Rep)，然后单击“关闭”(Close)。 7. 单击“关闭”(Close)以返回到 PANEL.ASM。
任务3. 在装配中查看元件简化表示。

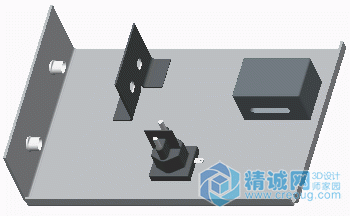

1. 在模型树中，右键单击 BASE.PRT，然后选择“将表示设置为”(Set Representation to) > “用户定义”(User Defined)。 2. 选择 CUTAWAY 并单击“应用”(Apply)。 3. 在模型树中，右键单击 MODULE.PRT，然后选择“将表示设置为”(Set Representation to) > “用户定义”(User Defined)。 4. 选择 NO_DETAILS 并单击“应用”(Apply)。 5. 在模型树中，右键单击 REGULATOR.PRT，然后选择“将表示设置为”(Set Representation to)> “排除”(Exclude)。 图 9 6. 单击“视图管理器”(View Manager) 。 § 右键单击“主表示”(Master Rep)，然后选择“保存”(Save)。 § 将“简化表示”(Simplified Rep) 名称改为 cabling，然后单击“确定”(OK)。 § 单击“关闭”(Close)。
|
