小石坝技术贴（148）----关于改制件你需要了解的

3D-SW-小石坝

在机械设计过程中，大家可能都会遇到对现有设备，零件进行改制，在这过程中，我们可能需要在复杂设备上添加几个螺纹孔，或者修改某些尺寸，在这时，我们需要强调突出这些现有需要改制的部分，原来的图纸相关尺寸，我们此次改制不需要，但是也不想删除，遇到这种问题，今天小石坝就分享工作中常见处理办法。
方法一：隐藏不重要尺寸，突出改制尺寸

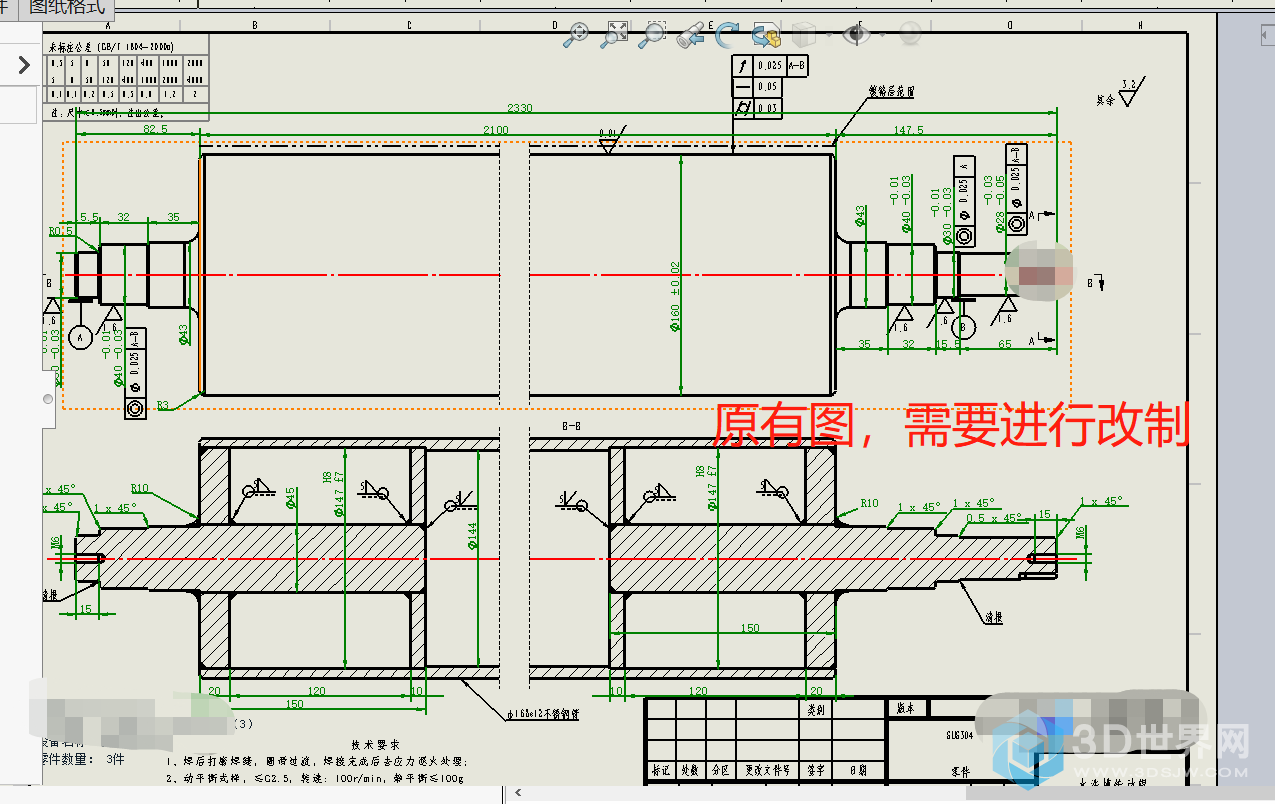

这个是原来的工程图，需要在轴端增加一个键槽，这个需要我们标注时强调突出出来，这样别人加工时就可以快速找到相关的尺寸；

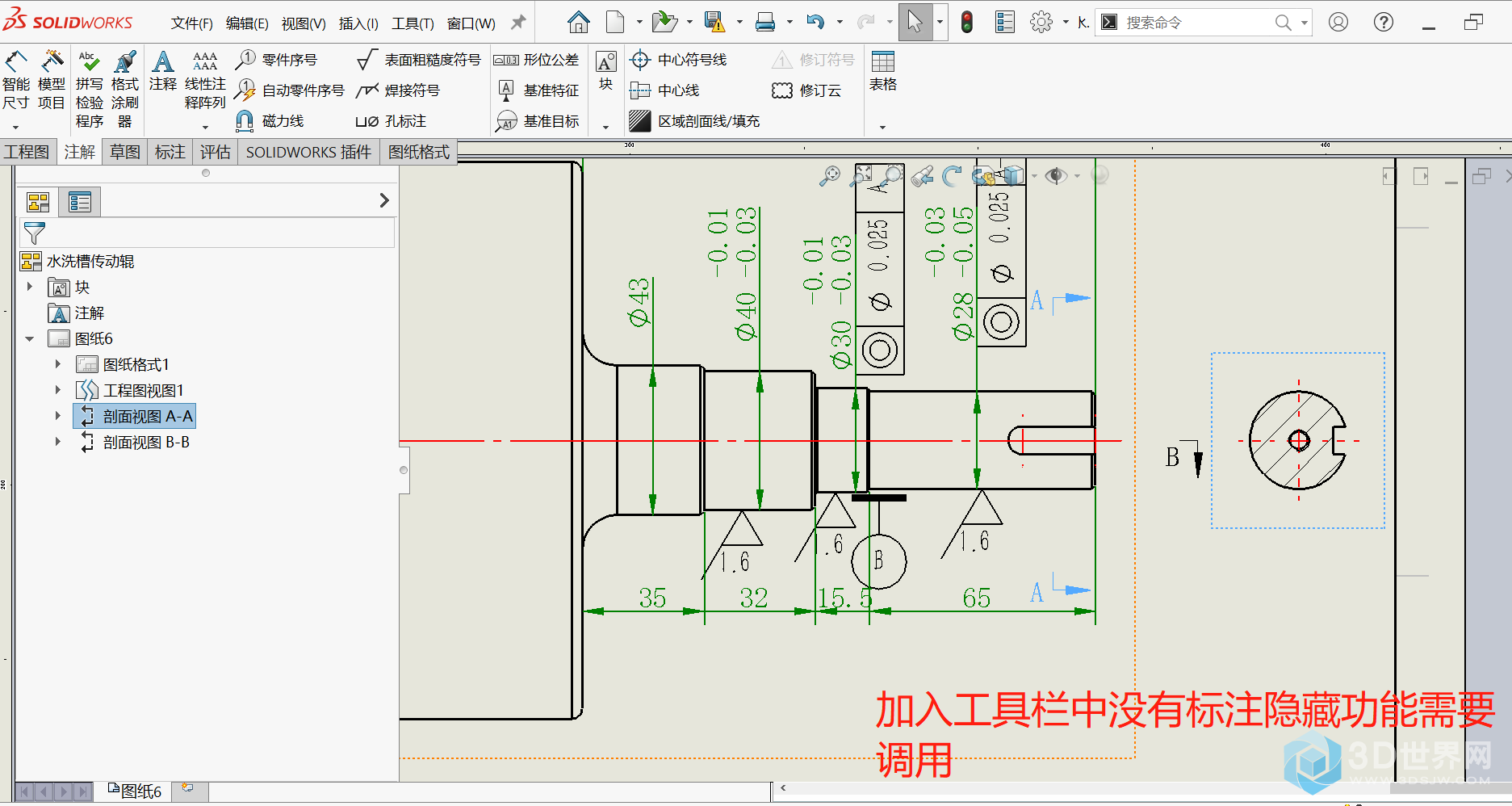

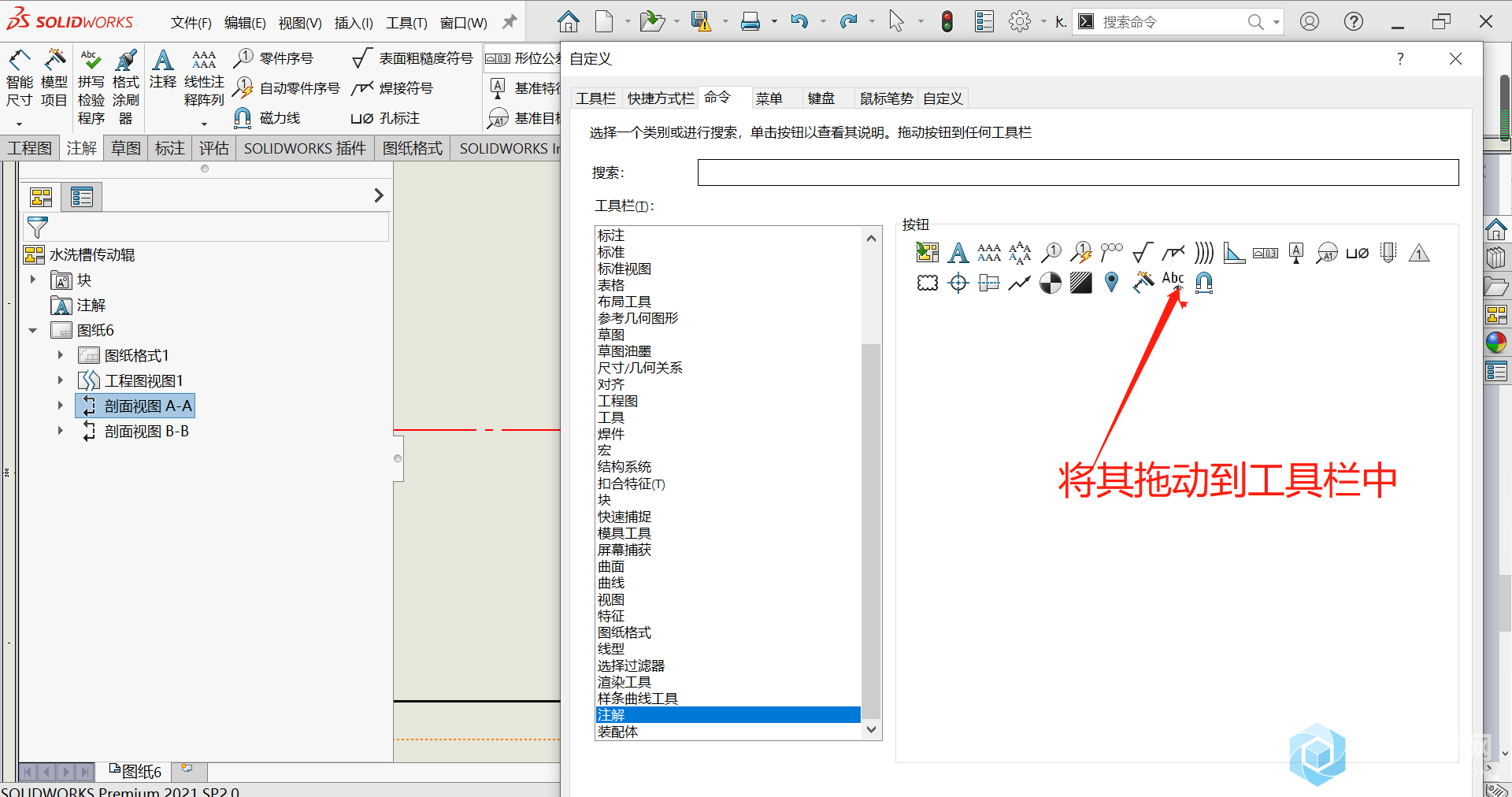

假如你的工具栏中没有“隐藏和显示标注”时，你需要进入自定义中把这个调出来，通常安装好软件，这个一般不会调用出来，需要我们自己把这个命令调用出来，才能使用。


这样我们退出“隐藏和显示标注”后，就可以强调出我们需要改制的尺寸了。



方法二：一个零件对应多个工程图，我们单独出一个改制件工程图
当我们打开一个辊筒零件，然后选择从零件到工程图。

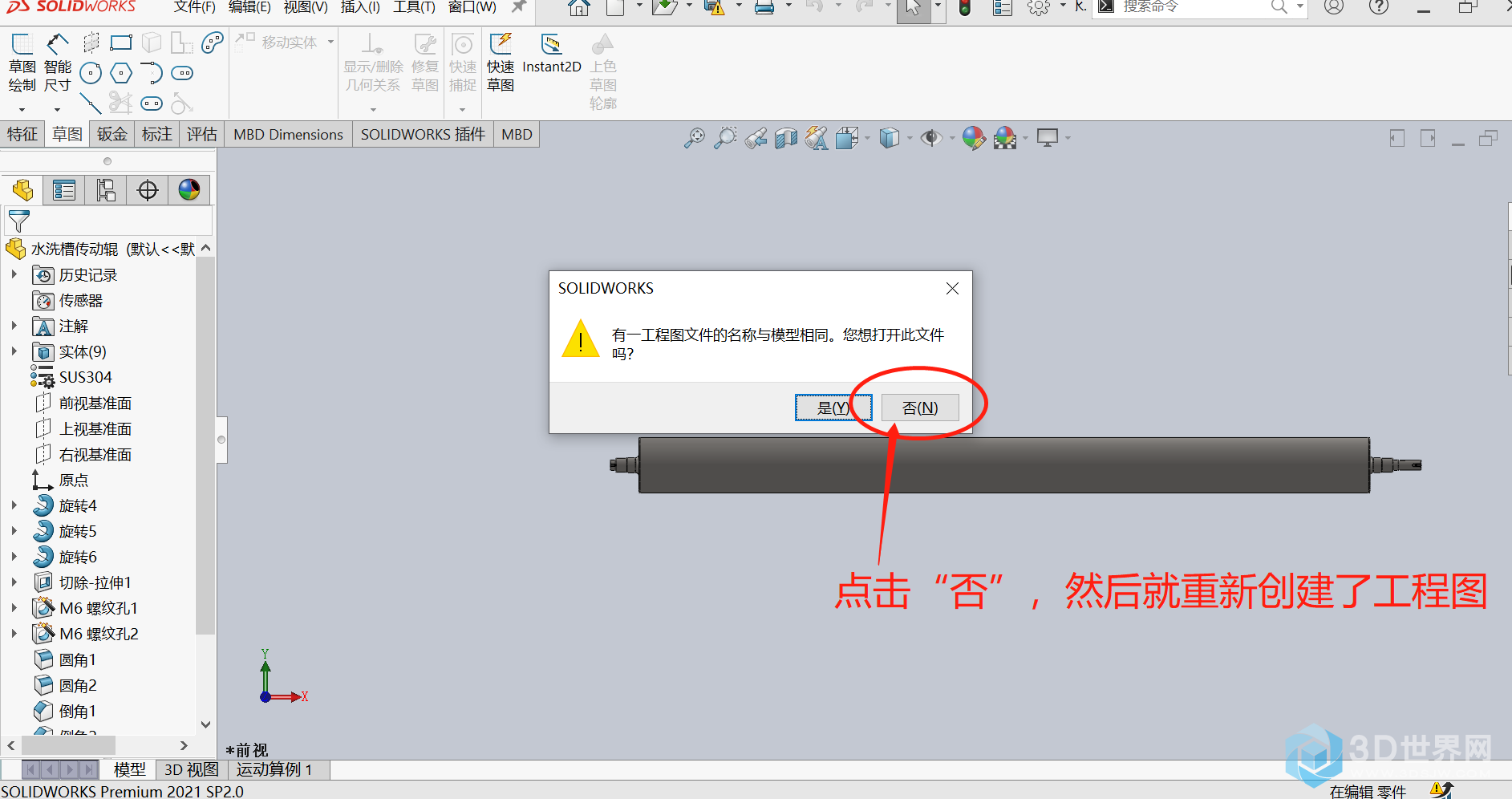

注意：这个我们需要选择“否”，然后进入新的工程图的，我们就可以进行新的零件工程图标注。

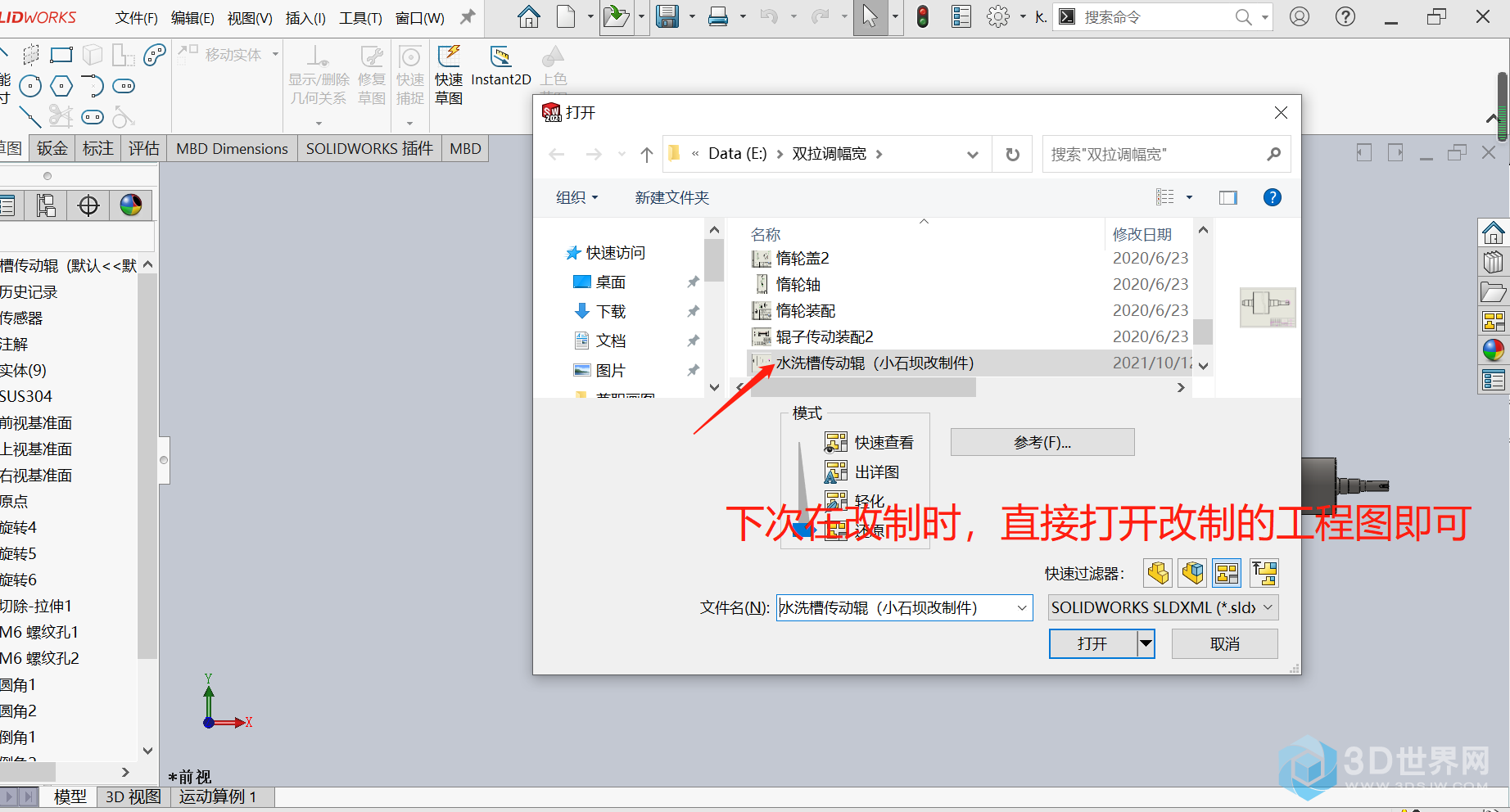

然后保存好。再次打开需要加工时，我们进入零件的工程图保存位置，打开加工件改制的图纸，然后就得到了一张改制件的工程图。

这种方式，小石坝觉得也比较方便。这里我们需要知道一个零件可以对应不同的工程图，这个至关重要。
希望小石坝分享两种处理零件改制件的方法能帮助到你哦 ！！！{:}{:}
