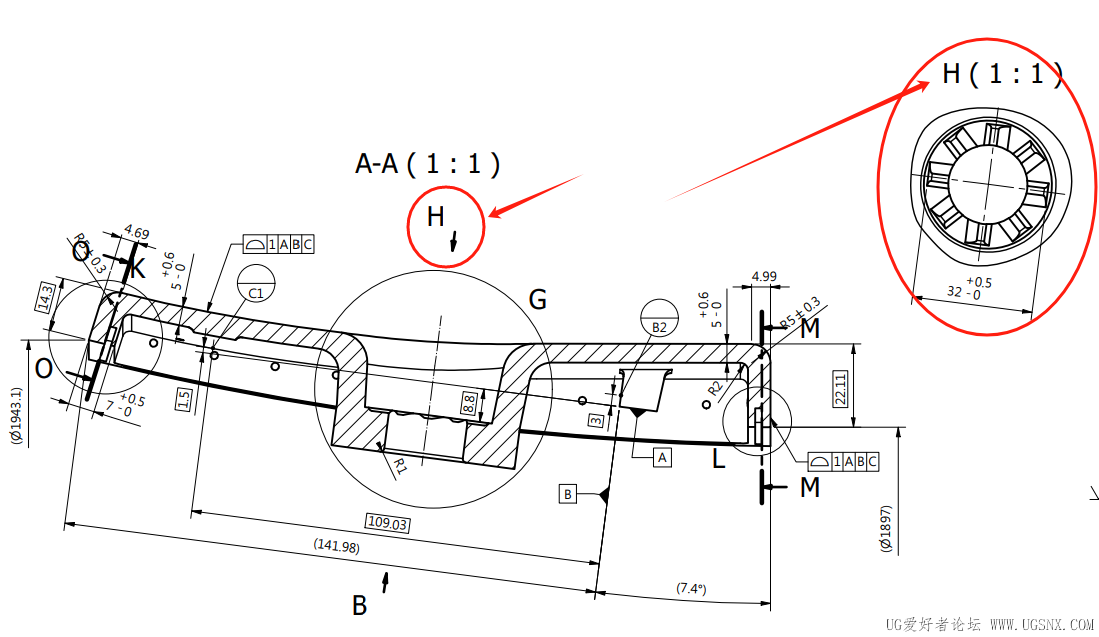

在机械图纸中，局部放大图和局部剖视图是表达细节的重要方式，以下是针对B、H、M、O等局部结构的绘制逻辑和方法，帮新手快速理解：
一、局部放大图绘制要点
1. 明确放大位置
- 在原图中用细实线圆（或椭圆） 圈出需要放大的区域（如B、H处），并标注罗马数字编号（如Ⅰ、Ⅱ） 和放大比例（如1:2、2:1）。
- 示例：若原图中M处结构太小，用圆圈出后，在旁边空白处画放大图，标题栏写“M 放大 2:1”。
2. 放大图绘制规则
- 放大图需单独绘制在图纸空白处，比例根据细节复杂程度确定（常用2:1、5:1）。
- 线条粗细、剖面线方向需与原图一致，但尺寸标注按实际放大后的数值标注（如原图1mm，放大2倍后标2mm）。
二、局部剖视图绘制要点
1. 确定剖切范围
- 用波浪线（或双折线） 表示剖切边界，波浪线需不与轮廓线重合，且不能超出物体轮廓。
- 示例：O处需展示内部孔结构，用波浪线画出局部剖切区域，波浪线像“锯齿”一样断开外部轮廓。
2. 剖面线与标注
- 剖切区域内填充剖面线（45°斜线），相邻零件剖面线方向或间距需区分。
- 若剖视图需对应原图位置，可标注剖切符号（短粗线） 和字母（如A-A），但局部剖视通常省略标注（除非有多个剖切位置）。
三、B、H、M、O等局部结构的常见场景
- B处（孔/槽）：若孔内有螺纹或台阶，局部剖视可展示螺纹线和孔深，波浪线沿孔边缘断开。
- H处（齿轮/花键）：局部放大图可细化齿形轮廓，标注模数、齿数等参数；局部剖视可展示花键槽的内部形状。
- M处（圆角/倒角）：放大图用于标注小尺寸圆角（如R0.5），避免原图尺寸线重叠。
- O处（装配缝隙）：局部剖视可展示零件装配后的间隙或配合关系，波浪线穿过装配体边界。
四、新手避坑提示
1. 波浪线不要穿“空”：波浪线需画在实体部分，遇到孔、槽等空心结构时，波浪线要断开，不能穿过空洞。
2. 放大图比例别标错：比例“2:1”是放大2倍，“1:2”是缩小一半，标注时注意分子为放大后的尺寸。
3. 剖面线方向统一：同一零件的所有剖视图，剖面线方向和间距必须一致，不同零件需区分（如反向或不同间距）。
如果需要具体软件（如AutoCAD、SolidWorks）的操作步骤，可以告诉我，我再补充细节~ |
