看看是不是有中级水平绘图能力

wubai88888888 · 发表于 2025-9-11 10:59:47

盲画困难

NX编程小学生 · 发表于 2025-9-11 12:33:09

就是方管圆管，还需要什么尺寸，发个图出来不就没意思了！

UG大元帅 · 发表于 2025-9-11 12:42:49

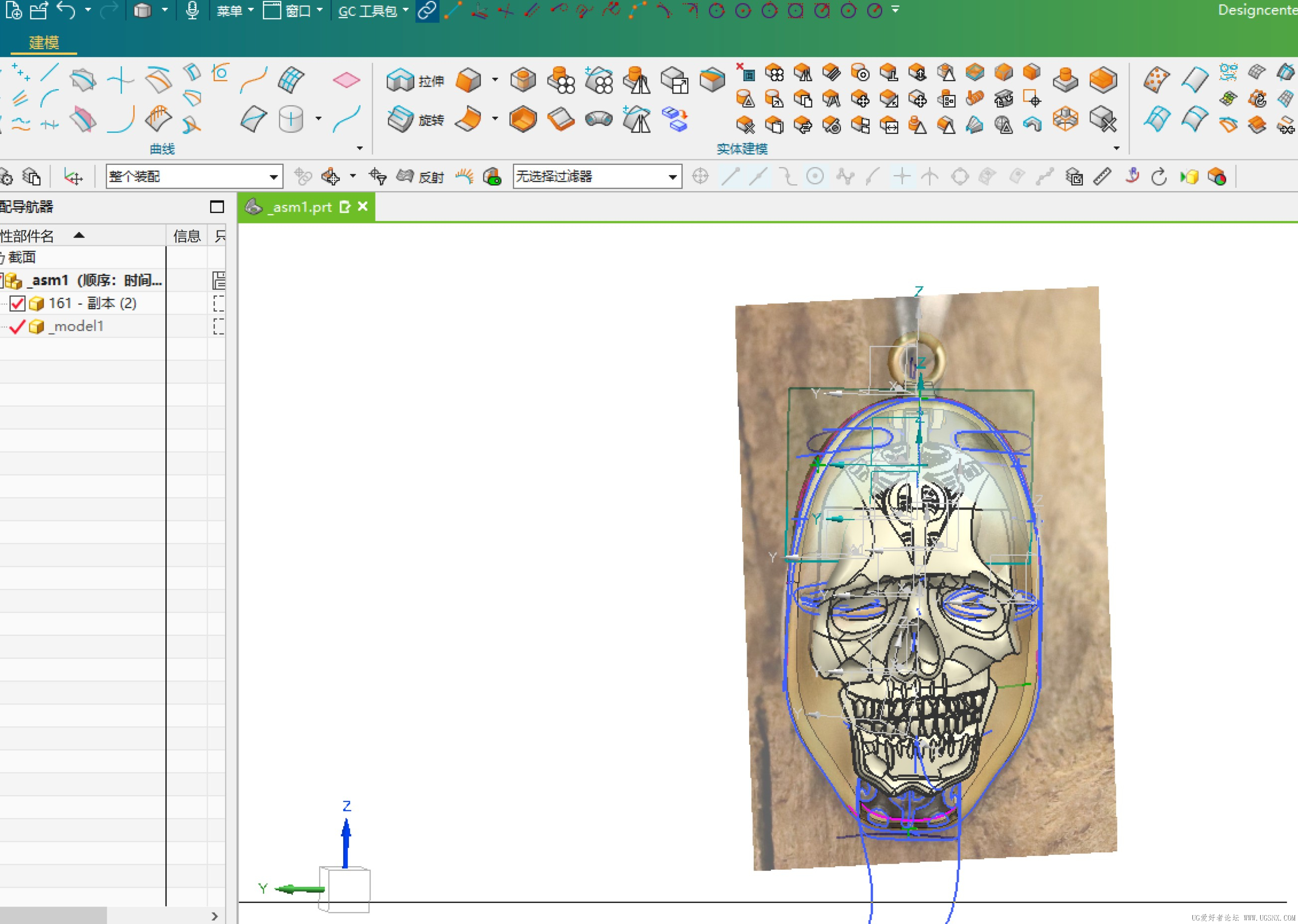

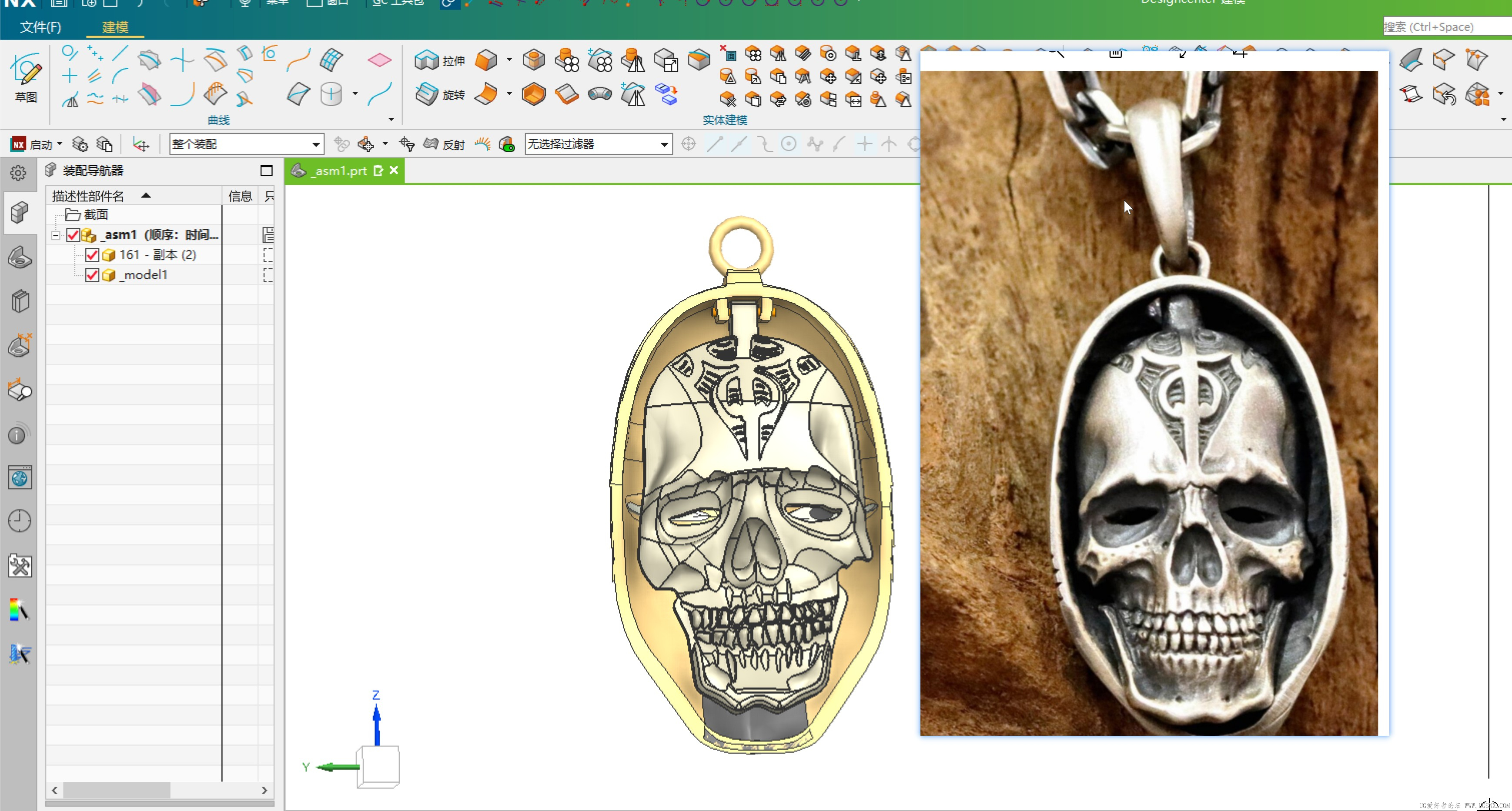

画过饰品

wsj9551 · 发表于 2025-9-11 13:30:24

太优秀了学习

鱼鱼子 · 发表于 2025-10-30 13:41:48

本帖最后由鱼鱼子于 2025-10-30 13:42 编辑

前段时间忙项目总出差，闲下来有空研究一下
难度主要集中在翻领器表达式上，这个不是专业的真不行。（那都是课题级别的内容了，刁难外行真没劲）
只是绘制形状的话非生产用又没意义了，权当模型绘图训练了（我猜这个产品工艺有可能是折弯的，当然我是纯猜测）
还是希望有参数化图纸，大概画个形状不是难事

UG大元帅 · 发表于 2025-10-30 16:05:12

鱼鱼子发表于 2025-10-30 13:41
前段时间忙项目总出差，闲下来有空研究一下
难度主要集中在翻领器表达式上，这个不是专业的真不行。（那都 ...

用X型变形一下，很方便的

NX编程小学生 · 发表于 2025-10-31 08:02:07

鱼鱼子发表于 2025-10-30 13:41
前段时间忙项目总出差，闲下来有空研究一下
难度主要集中在翻领器表达式上，这个不是专业的真不行。（那都 ...

发个图给我吧，我学习一下！谢谢！

NX编程小学生 · 发表于 2025-10-31 08:03:50

UG大元帅发表于 2025-10-30 16:05
用X型变形一下，很方便的

表达式我都是有的，就是连接那一块画不出来，还是请大家帮忙的，共同学习一下！

NX编程小学生 · 发表于 2025-10-31 08:05:10

鱼鱼子发表于 2025-10-30 13:41
前段时间忙项目总出差，闲下来有空研究一下
难度主要集中在翻领器表达式上，这个不是专业的真不行。（那都 ...

表达式我都是有的，就是连接那一块画不出来，还是请大家帮忙的，共同学习一下！参数建模我都画出来了，加个好友互相学习一下！

1133985 · 发表于 2025-10-31 08:29:27

有难度 ...
