（有图有奖励）UG如何在装配中给产品标注“满焊、点焊”的焊缝以及焊接长度特征。

psl1582692708 · 发表于 2025-9-27 00:18:26

工作原因，需要交流焊接方式，如何在建模中体现呢？比如我做一个柜体，里面有100处焊接处，其中50处是点焊、30处是满焊、20处是焊接长度10mm。如何快速体现呢？如果是画草图就太慢了，我看CREO有人实现过焊缝的标注，但是UG我找了好久却没找到。

hyjx* · 发表于 2025-9-27 09:55:09

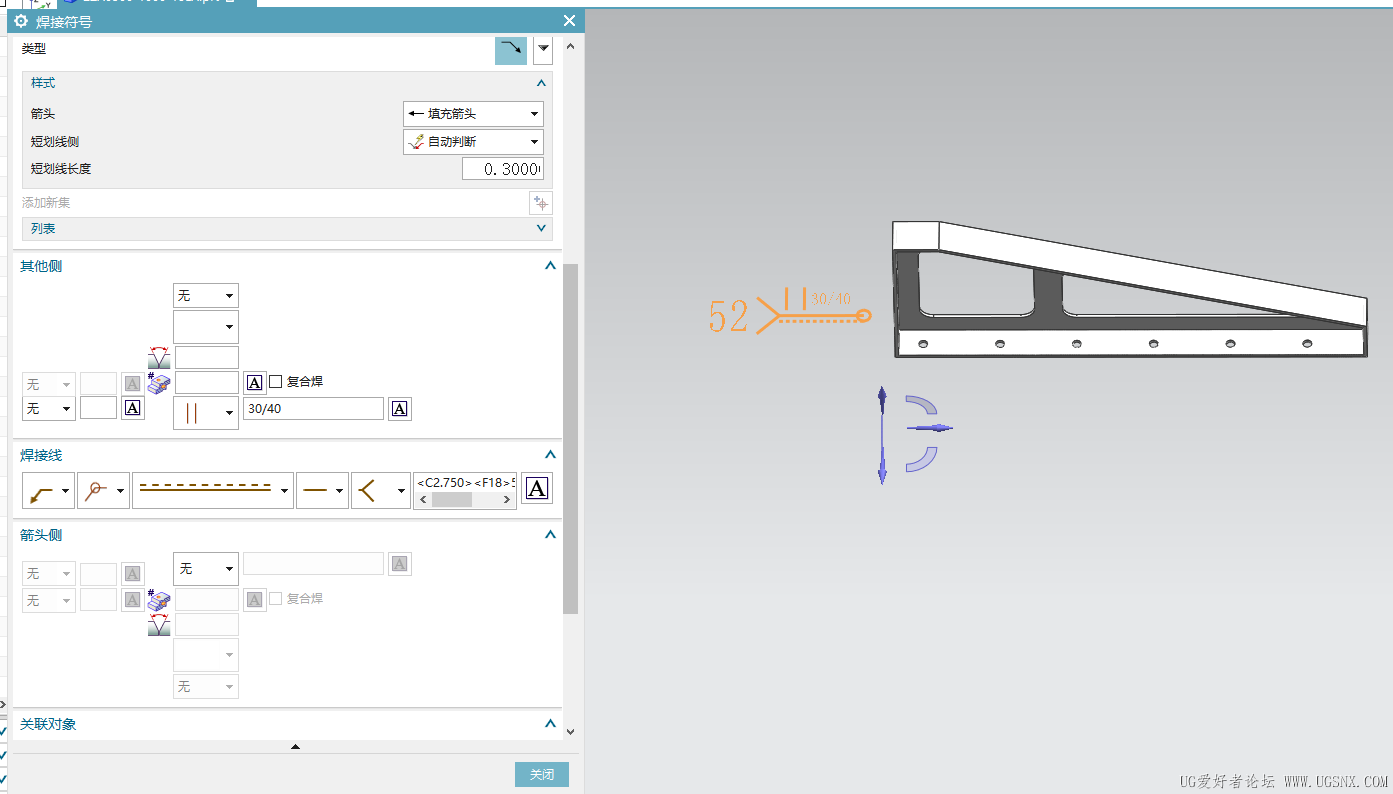

焊接助理命令，有各种焊接命令符号和要求

leilei1011 · 发表于 2025-9-27 10:31:25

没出过焊接图，求高手

hyjx* · 发表于 2025-9-27 10:47:53

hyjx* 发表于 2025-9-27 09:55
焊接助理命令，有各种焊接命令符号和要求

模型上会按所选命令要求体现焊接样式，转入制图后不会体现出来

zwaiwo* · 发表于 2025-9-27 11:22:09

PMI 不就行了

潇风风 · 发表于 2025-9-27 11:46:58

相互学习，共同进步

马踏祥云 · 发表于 2025-9-27 11:47:18

没出过焊接图，求高手

优樽自酿酒 · 发表于 2025-9-27 11:52:27

焊接助理命令，有各种焊接命令符号

优樽自酿酒 · 发表于 2025-9-27 11:52:51

为什么我没有10G币?

diyboyyjp · 发表于 2025-9-27 11:56:10

在3D模型里打开PMI 有焊接符号标注的
