NX制图问题模型如何在制图模式下也透明?

maxmart · 发表于 2025-10-29 10:48:29

大家好,

UG建模状态下,有透明功能,可以看见内部结构,可转到制图模式下就改为实体不透明了.
如何在制图模式下也透明?

启奏万岁爷 · 发表于 2025-10-29 13:26:37

图层控制,去掉透明的件放个图,加个透明件放个图,单独透明件放个图,三个图放一起

maxmart · 发表于 2025-10-29 14:34:26

启奏万岁爷发表于 2025-10-29 13:26
图层控制,去掉透明的件放个图,加个透明件放个图,单独透明件放个图,三个图放一起 ...

谢谢~~~

whinnyjia · 发表于 2025-10-29 15:14:53

本帖最后由 whinnyjia 于 2025-10-29 15:18 编辑

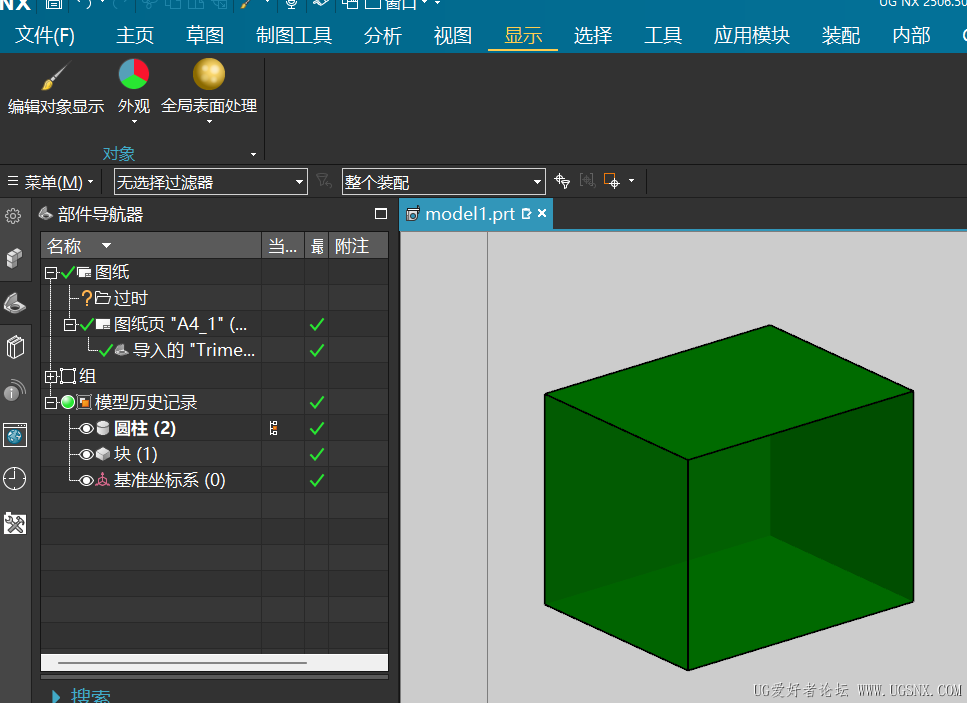

在制图模式下，点击“显示”-“编辑对象显示”命令，然后选择着色视图中的实体或面（过滤器中预先设定），确定后修改透明度即可。

屏幕截图 2025-10-29 151748.png

maxmart · 发表于 2025-10-31 09:29:35

whinnyjia 发表于 2025-10-29 15:14
在制图模式下，点击“显示”-“编辑对象显示”命令，然后选择着色视图中的实体或面（过滤器中预先设定）， ...

高手啊,可以实现
