UG工程图着色后颜色和模型颜色不一致是为什么？

LXC6800 · 发表于 2026-1-12 19:34:12

螺栓的模型我设置的是棕色，但工程图视图着色后是红色，这是什么情况，好多地方都和模型颜色不一致

psl1582692708 · 发表于 2026-1-13 08:42:42

颜色分为装配颜色和实体颜色。

白色治愈之风 · 发表于 2026-1-13 08:14:27

装配环境还有部件环境都是绿色的吗。

LXC6800 · 发表于 2026-1-12 20:45:22

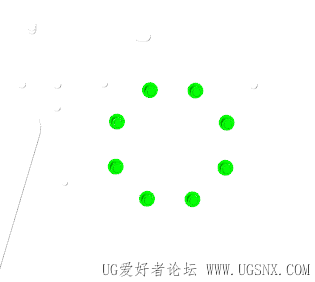

就是这样，模型是绿色，工程图视图显示的是红色，用的是设置-着色-渲染样式-完全着色

LXC6800 · 发表于 2026-1-13 09:17:27

白色治愈之风发表于 2026-1-13 08:14
装配环境还有部件环境都是绿色的吗。

什么意思？装配环境和部件环境具体指什么

LXC6800 · 发表于 2026-1-13 09:41:41

psl1582692708 发表于 2026-1-13 08:42
颜色分为装配颜色和实体颜色。

我看了下，实体颜色是灰色，装配颜色是绿色，这对工程图颜色有什么影响吗？有影响不应该是灰色或者是绿色吗，怎么会是红色呢？求解惑

白色治愈之风 · 发表于 2026-1-13 10:45:28

LXC6800 发表于 2026-1-13 09:17
什么意思？装配环境和部件环境具体指什么

没遇到过，不过你可以把文件发上来看看。

笑看风雲 · 发表于 2026-1-14 12:54:36

单独螺栓零件在建模环境下编辑对象显示指定颜色工程图着色就显示你所指定的颜色了

笑看风雲 · 发表于 2026-1-14 12:57:43

螺栓的模型我设置的是棕色，但工程图视图着色后是红色

这里的螺栓模型必须是在建模环境下的单独模型，编辑对象显示 -指定颜色后，零件在工程图中着色时就会显示你所指定的颜色了

UG小菜瓜 · 发表于 2026-1-15 23:02:45

笑看风雲发表于 2026-1-14 12:57
这里的螺栓模型必须是在建模环境下的单独模型，编辑对象显示 -指定颜色后，零件在工程图中着色时就会显 ...

正解，投影视图关联的是建模体的线型设置
