[求助] 如图这样的角度与高度尺寸如何计算?

92 主题	238 回帖	2411 积分

积分: 2411

发消息

发表于 2 小时前 | 显示全部楼层 |阅读模式

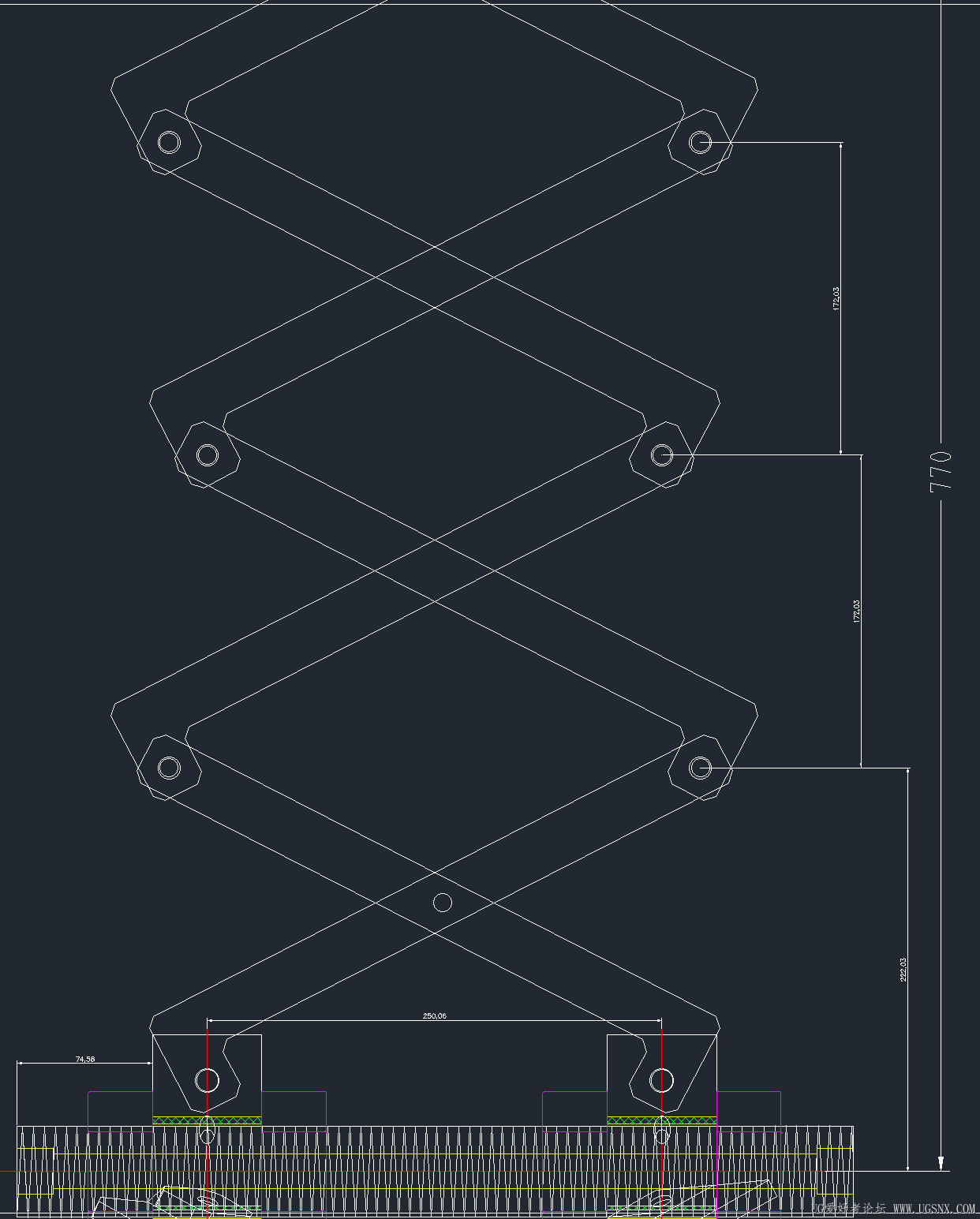

请教大家,如下图怎么计算夹角高度尺寸?

第1交叉与第2交叉都能摆正孔位重合
按照CAD尺寸移动或者阵列第3交叉就出现问题了




角度, 高度, 尺寸
