求教：箭头的尾线如何调短一点

gonghb

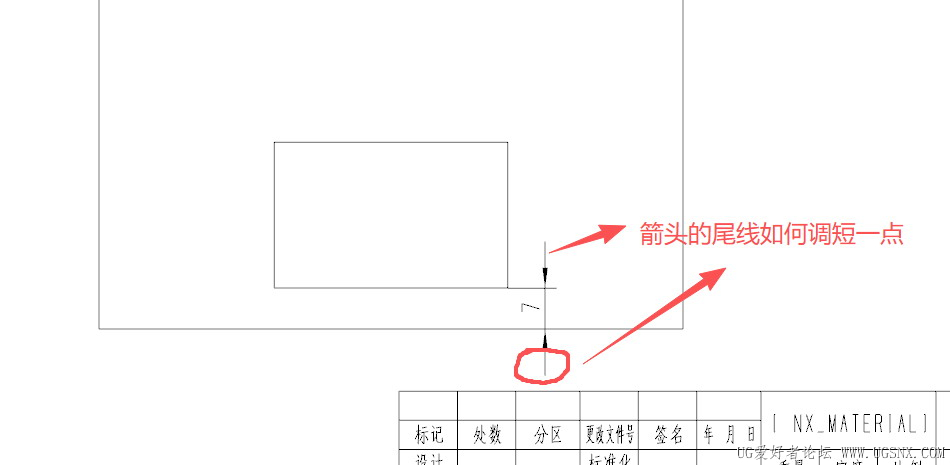

UG工程图尺寸，小尺寸的箭头尾线，如何调短一点。从哪里设置？

Mr_Zenchao

zhanweix 发表于 2026-5-8 10:52

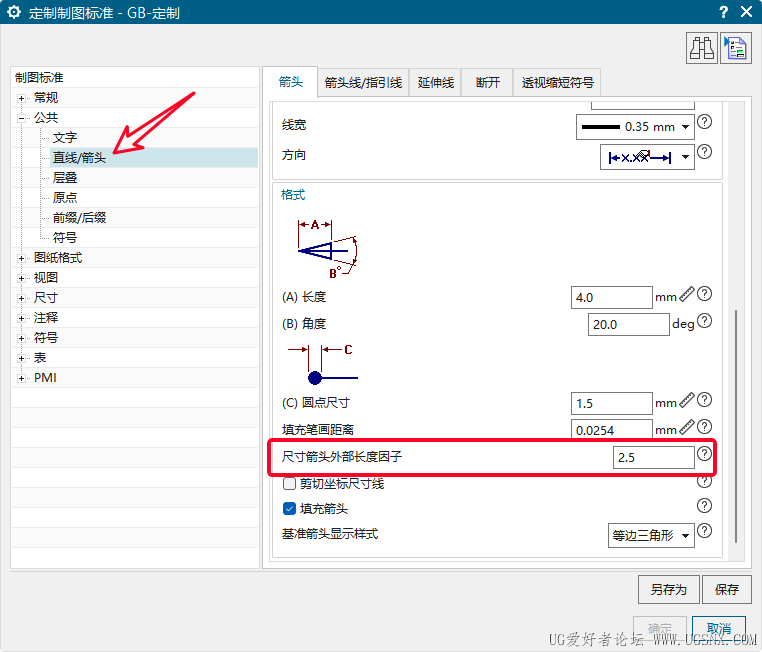

图2红框里面的2.5改到0.7~1.2

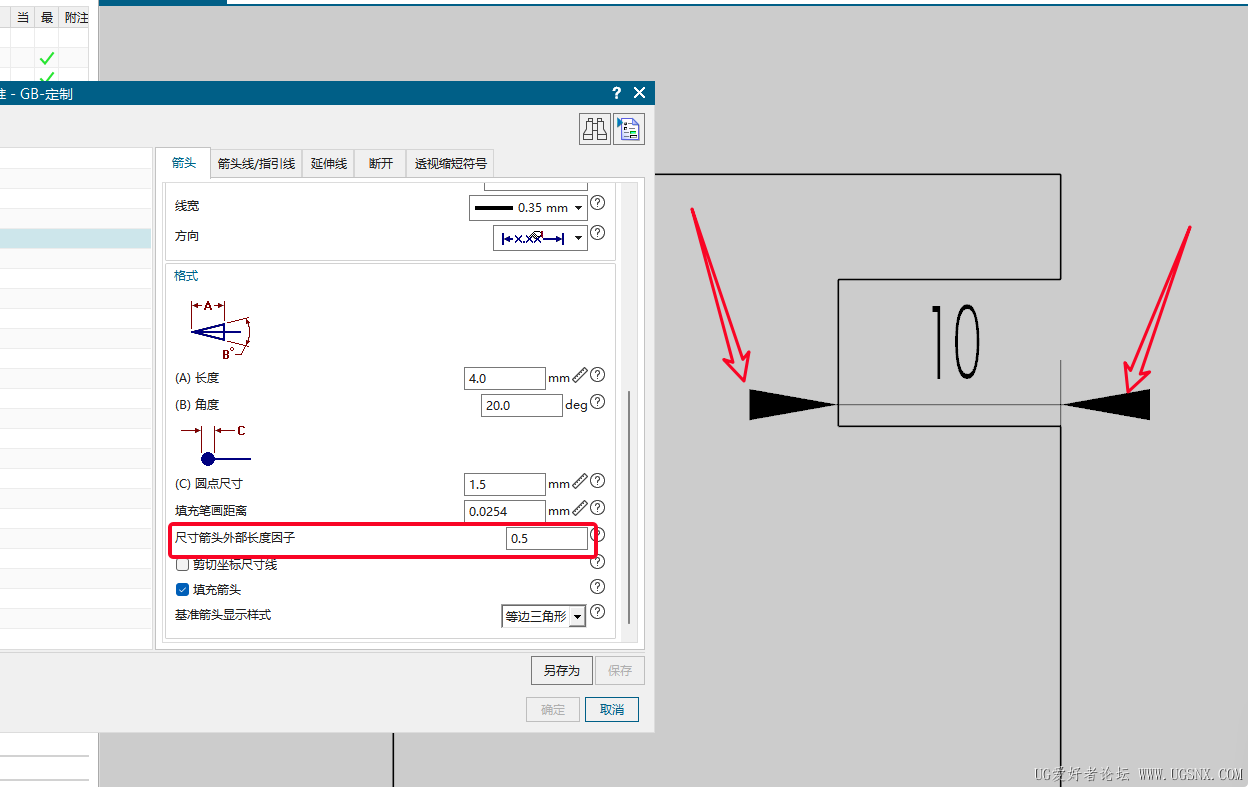

我一开始没测试，只是猜测而已，经过测试，修改这个位置、有效果，我改成0.5，外部的尾巴直接看不到了，楼主也可以试一下

Mr_Zenchao

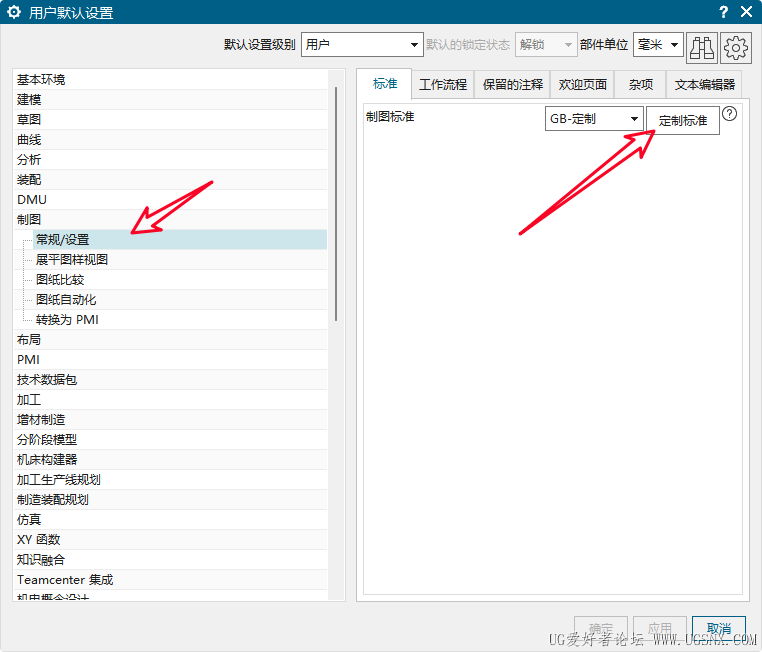

我能想到的，或许这里可以调整，你可以试一下，看看有没有效果（我没试过，如果不行，别骂我）

HANFZ88

同样的问题困扰好久，有没有大神解惑

yzyuan007

在这里是试试，NX8.5版本

Mr_Zenchao

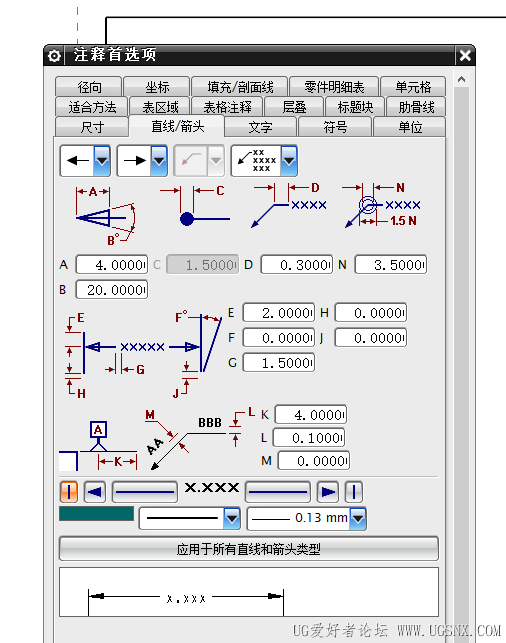

或者制图首选项里，这里有一个“长度”相关的，你可以调整一下看看有没有用

gonghb

谢谢上尉，这几个地方我都试了，不行啊。能执教还是要感谢的。

zhanweix

Mr_Zenchao 发表于 2026-5-8 10:24
我能想到的，或许这里可以调整，你可以试一下，看看有没有效果（我没试过，如果不行，别骂我）
...

图2红框里面的2.5改到0.7~1.2

wuyuyon

Mr_Zenchao 发表于 2026-5-8 10:24
我能想到的，或许这里可以调整，你可以试一下，看看有没有效果（我没试过，如果不行，别骂我）
...

就是这个   “尺寸箭头外部长度因子”

wuyuyon

Mr_Zenchao 发表于 2026-5-8 10:24
我能想到的，或许这里可以调整，你可以试一下，看看有没有效果（我没试过，如果不行，别骂我）
...

就是这个   “尺寸箭头外部长度因子”
