求三维图，不会画了给个三维模型吧大神们

凯乐*

扫荡天下*

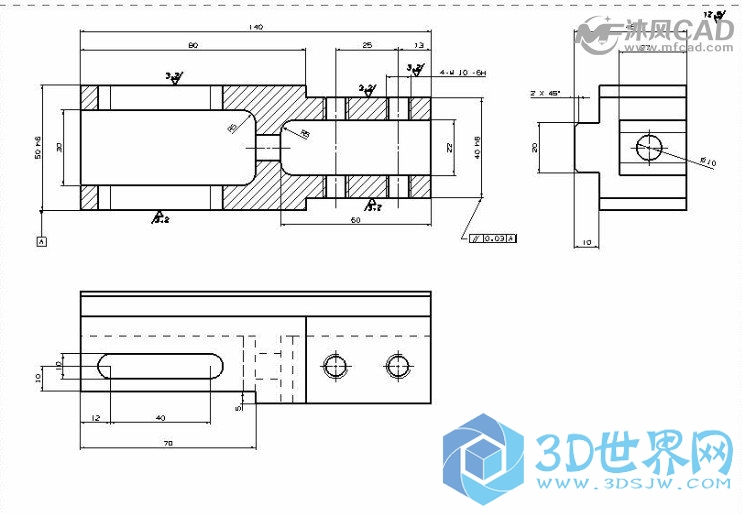

不是不会画 是懒吧 这么方方正正的零件图

hcloveld*

右边的尺寸被水印挡住了，剖视图的尺寸有问题啊。上面是80，下面是50.总长140。哪里有交叉啊。

凯乐*

扫荡天下 发表于 2016-2-3 13:48
不是不会画 是懒吧 这么方方正正的零件图

画了主视图对不上

凯乐*

hcloveld 发表于 2016-2-3 13:56
右边的尺寸被水印挡住了，剖视图的尺寸有问题啊。上面是80，下面是50.总长140。哪里有交叉啊。

右边高的地方45低的27看主视图70

柳园花匠*

凯乐 发表于 2016-2-3 14:14
右边高的地方45低的27看主视图70

我可以帮你画，但这个不清楚，能否能一个较为清楚的图。

柳园花匠*

由于图纸的尺寸不清晰，所做的尺寸位置可以不对，但结构就是这样的。

凯乐*

柳园花匠 发表于 2016-2-3 15:23
由于图纸的尺寸不清晰，所做的尺寸位置可以不对，但结构就是这样的。

谢谢！！！！！

柳园花匠*

凯乐 发表于 2016-2-3 15:36
谢谢！！！！！

谢的太早了，还有一点小错误。现改正。如果尺寸位置不对可以调整一下草图。这是一个全参数的。

lijunq*

画着玩，看看是这样吗？
