UG制图模板问题

懋懋

请问CAD画的模板怎么导入UG中使用

jianing045

老叶 发表于 2013-7-11 15:20
新建一个prt，导入你的CAD文件，然后保存这个文件。这个文件你就当它是图框模板

然后你出好工程图设置好 ...

这个问题 我这两天学的时候也是刚研究好，就是按老叶的方法的。不过有几点用的不是很好：1.CAD里图层线的颜色导入到UG里颜色不变，我想投影曲线成UG的颜色和样式，但原来的一删掉投影后的就没有了，也没找到关联性在哪，看着很不舒服。隐藏图层后到制图模块里 打开PRT后还是保存的CAD图框。2.A4图纸UG默认的是横向的，而一般用的都是纵向的，这个怎么调呢。在CAD里搞个横向的吗？

副总经理

新建一个prt，导入你的CAD文件，然后保存这个文件。这个文件你就当它是图框模板

然后你出好工程图设置好图纸大小，点击导入部件，选择你刚保存的PRT图档，直接确定、确定就可以完成导入图框了，这个是最简单的方法。

懋懋

jianing045 发表于 2013-7-11 22:39
这个问题 我这两天学的时候也是刚研究好，就是按老叶的方法的。不过有几点用的不是很好：1.CAD里图层线的 ...

我也是这两个问题 导入UG模板图框成白色的了 A4是横向的
第一个问题我是在每次用的时候改下属性颜色
第二个问题还没解决

━═☆傷淚

懋懋 发表于 2013-7-15 09:26
我也是这两个问题 导入UG模板图框成白色的了 A4是横向的
第一个问题我是在每次用的时候改下属性颜色
...

在导入的时候，在建模中转一下角度在进去制图就可以了

Totem_Wolf

老叶 发表于 2013-7-11 15:20
新建一个prt，导入你的CAD文件，然后保存这个文件。这个文件你就当它是图框模板

然后你出好工程图设置好 ...

老叶，你好，我也是这样导入的，可不知道为什么最后导入的图框看不到，进图层里看，发现图框已经导入了，可不知道为什么就看不到？？？

一笑@@@而过

同问同我

cj29830

CAD图纸先转成IGES格式  然后再倒入UG 就不会出现不是1比1  断线和颜色问题了 最后按照正常的模板制作好了  很简单的

sky_sun

可以看看

zaq545132*

一笑@@@而过 发表于 2014-7-7 22:33
同问同我

Same， 我能问几个问题：问题1：ug字体设置成ISOCP格式，能显示吗？
问题2：明细表每个单元格怎么换行输入
目前UG中：
CAD中：
问题3：公司LOGO怎么插入，只能插入图片吗？

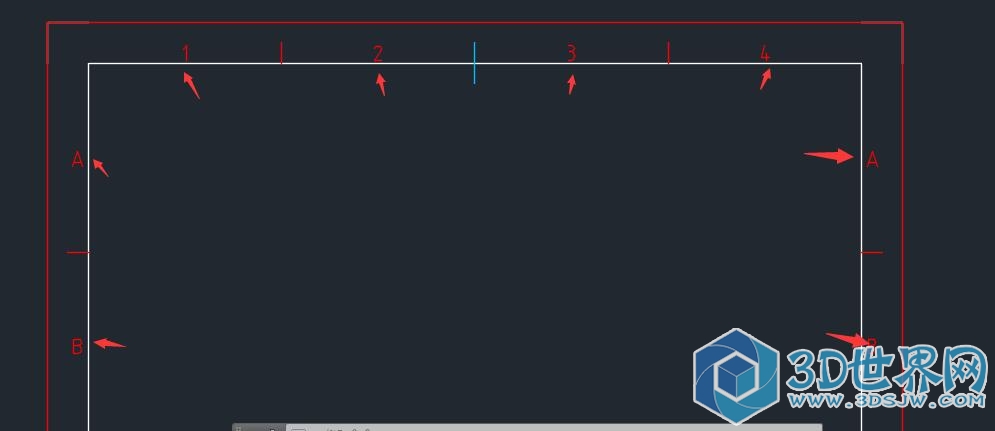

问题4：图纸的图幅分区字母ABCD..数字1234...怎么设置，如下
