新手求指导，这种管道的R角怎么处理？求建模步骤

442114932 · 发表于 2019-9-21 13:31:50

UG中组合投影的运用——金箍圈的画法教程

442114932 · 发表于 2019-9-21 13:34:27

百度下这个 UG中组合投影的运用——金箍圈的画法教程

xiangkui · 发表于 2019-9-21 13:37:33

请叫我大叔* 发表于 2019-9-21 11:40
把草图一画，直接管道就出来了

我是新手就是因为草图这个R角处不知道怎么画

xsqcl · 发表于 2019-9-21 15:33:58

组合投影不会的话，可以画一个圆，再按照方向投影到面上就可以了

xsqcl · 发表于 2019-9-21 15:38:03

本帖最后由 xsqcl 于 2019-9-21 16:22 编辑

xiangkui 发表于 2019-9-21 13:37
我是新手就是因为草图这个R角处不知道怎么画

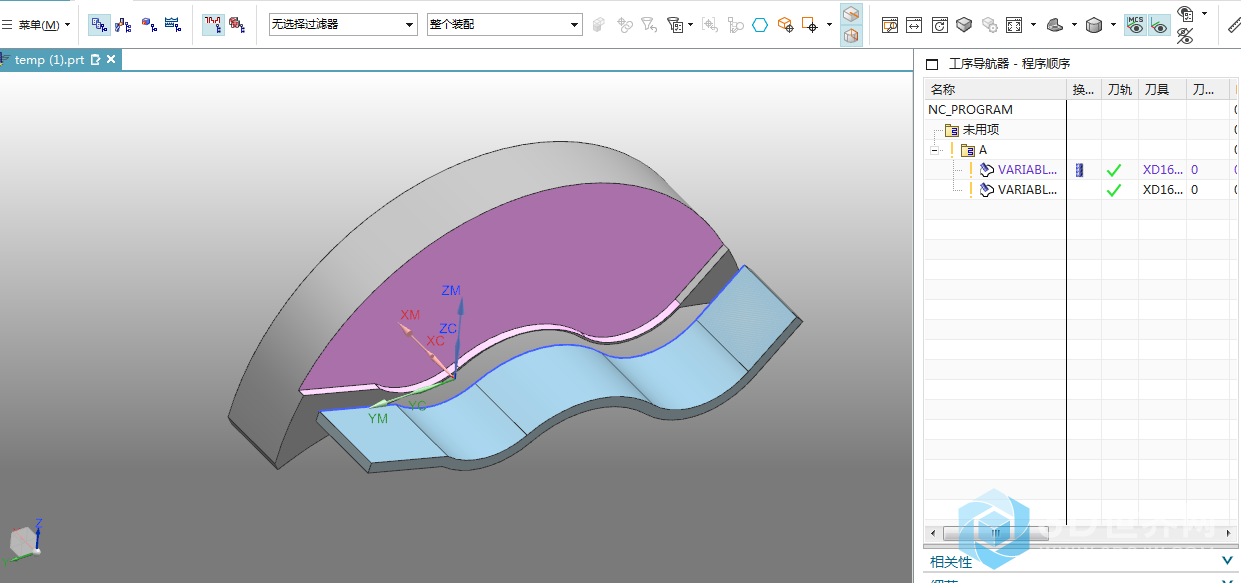

其中一张是组合投影，如果不会用的话，可以拉深一个面，再把R按照方向投影也可以，就是麻烦了一点

xiangkui · 发表于 2019-9-21 15:46:55

442114932 发表于 2019-9-21 13:34
百度下这个 UG中组合投影的运用——金箍圈的画法教程

谢谢你！

442114932 · 发表于 2019-9-21 16:51:45

xiangkui 发表于 2019-9-21 15:46
谢谢你！

会了吗？

857106105 · 发表于 2019-9-22 15:30:48

直接草图中心的红线画好然后管道就完了

zhangjier · 发表于 2019-9-22 23:23:30

要用到组合投影！

柠檬柠 · 发表于 2019-9-23 08:09:23

中心线用组合投影然后截面线扫略就出来了
