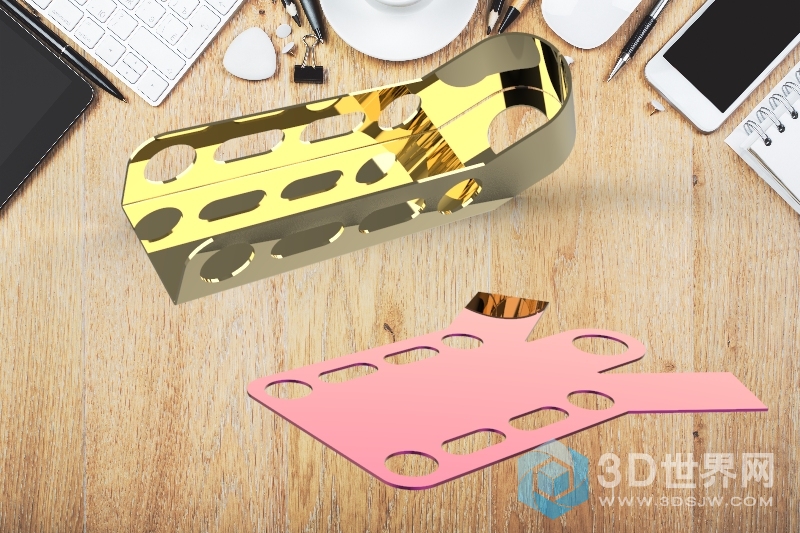

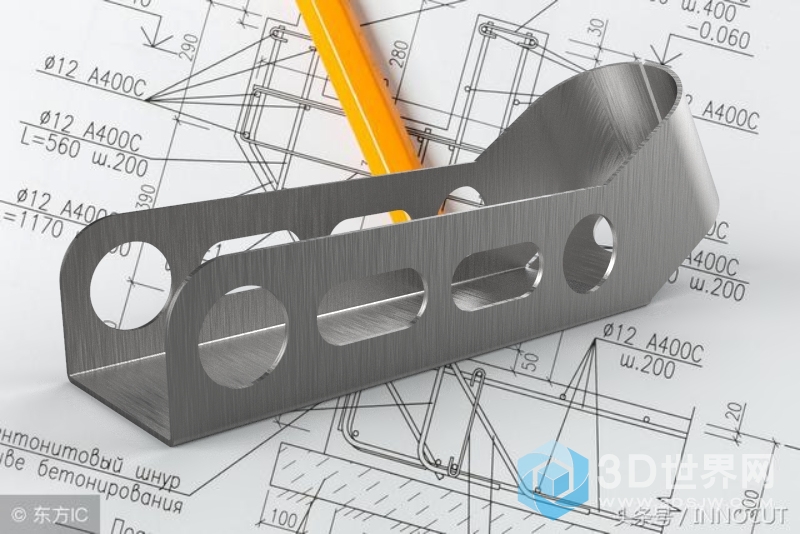

用SolidWorks画的钣金件

帖子合并账号 · 发表于 2021-4-23 15:23:40

建模过程

1.在【上视基准面】画中心矩形。

2.【基体法兰】厚度：1 。

3.【边线法兰】折弯角度：32度；编辑法兰轮廓。

3-1.修改草图——完成。

4.【边线法兰】给定深度：25 ，法兰位置：折弯在外。

5.在【前视基准面】画草图。

6.【拉伸切除】完全贯穿两者，正交切除。

7.【断开边角】半径：10 。

8.在钣金侧面草绘图形，画三点边角矩形，注意右侧的共线几何关系。

9.【基体法兰】。

10.【镜像】。

11.【边线法兰】折弯半径：16 ，折弯角度：89度，给定深度：17 ，法兰位置：折弯在外。

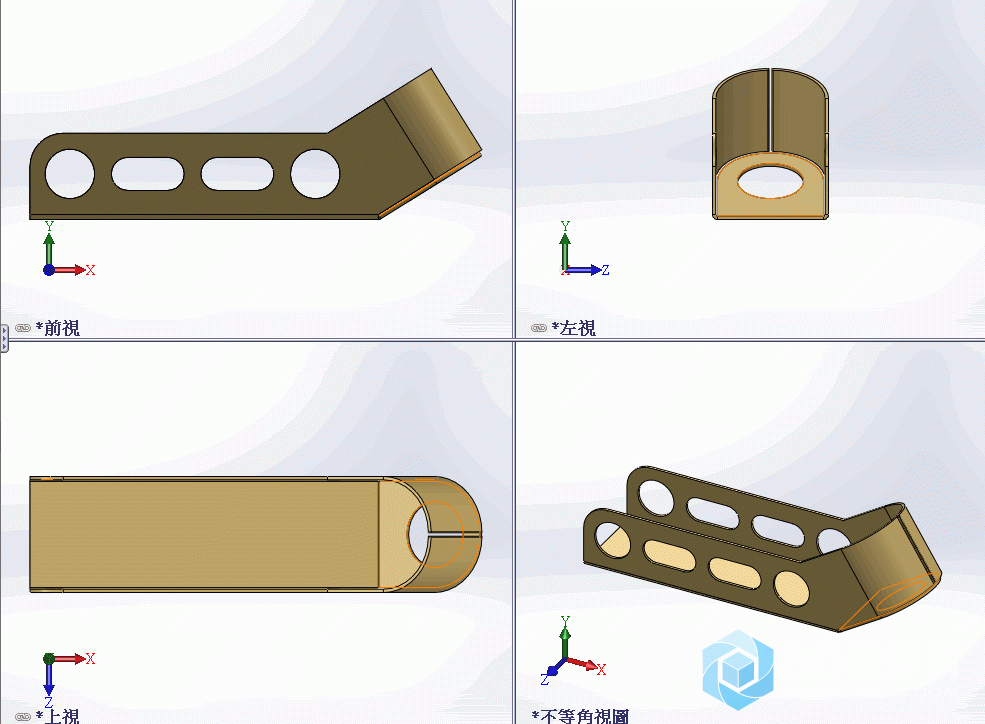

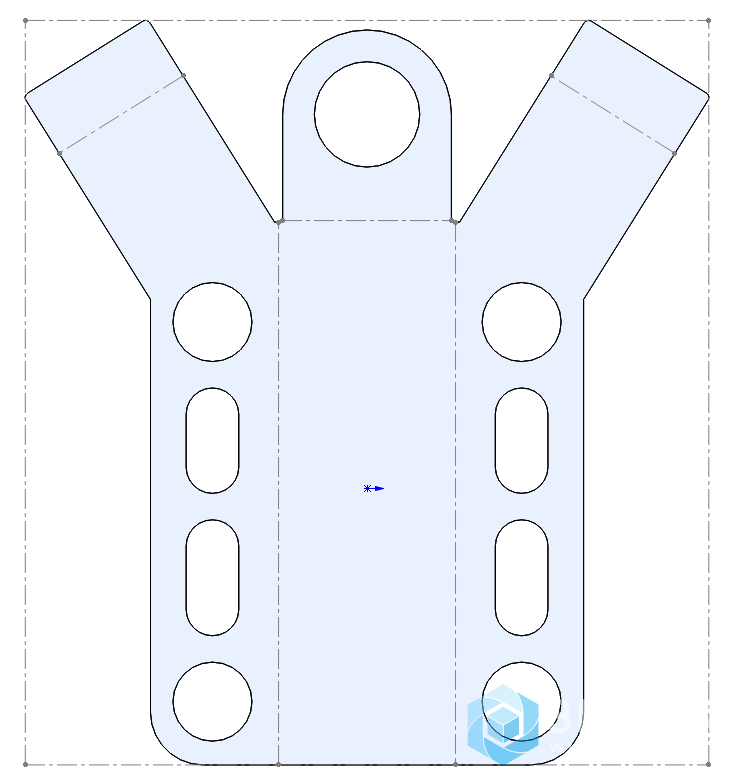

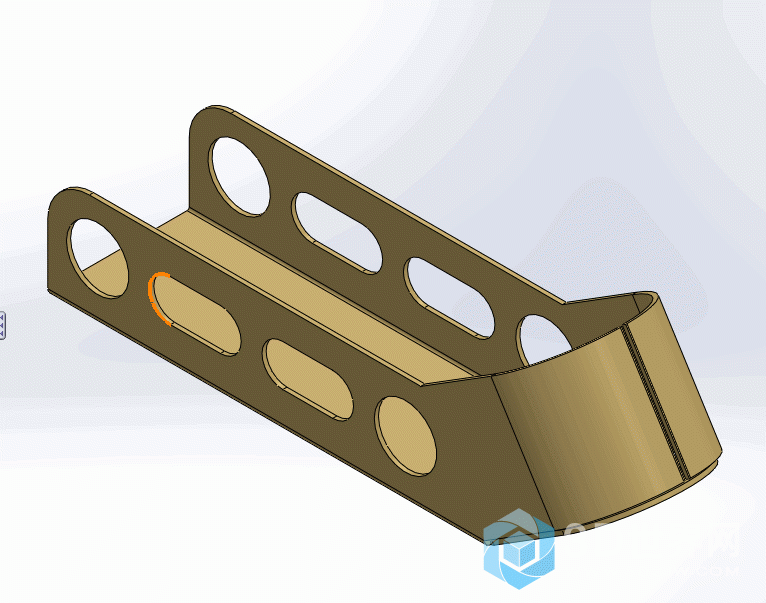

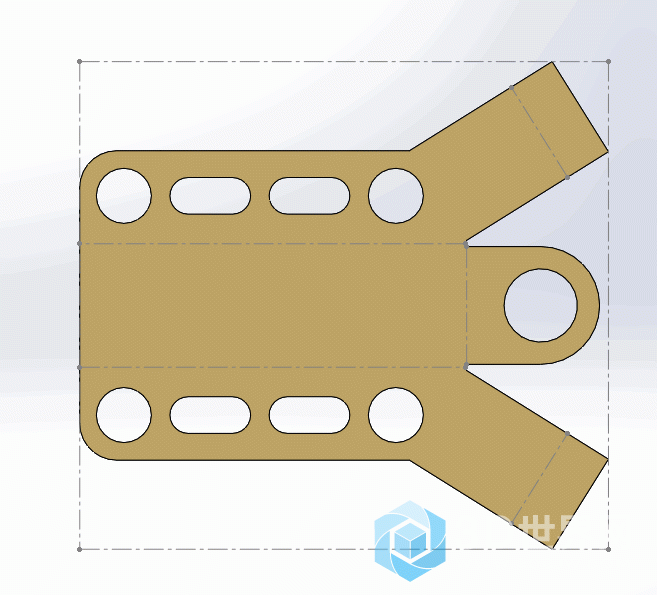

12.【展平】。

13.完成。

kevinpcac · 发表于 2021-4-25 16:52:28

學習

stillxf · 发表于 2021-5-15 10:48:21

感谢分享

ericjjs8 · 发表于 2021-5-15 16:51:58

本帖最后由 ericjjs8 于 2021-5-15 17:27 编辑

版主您好:

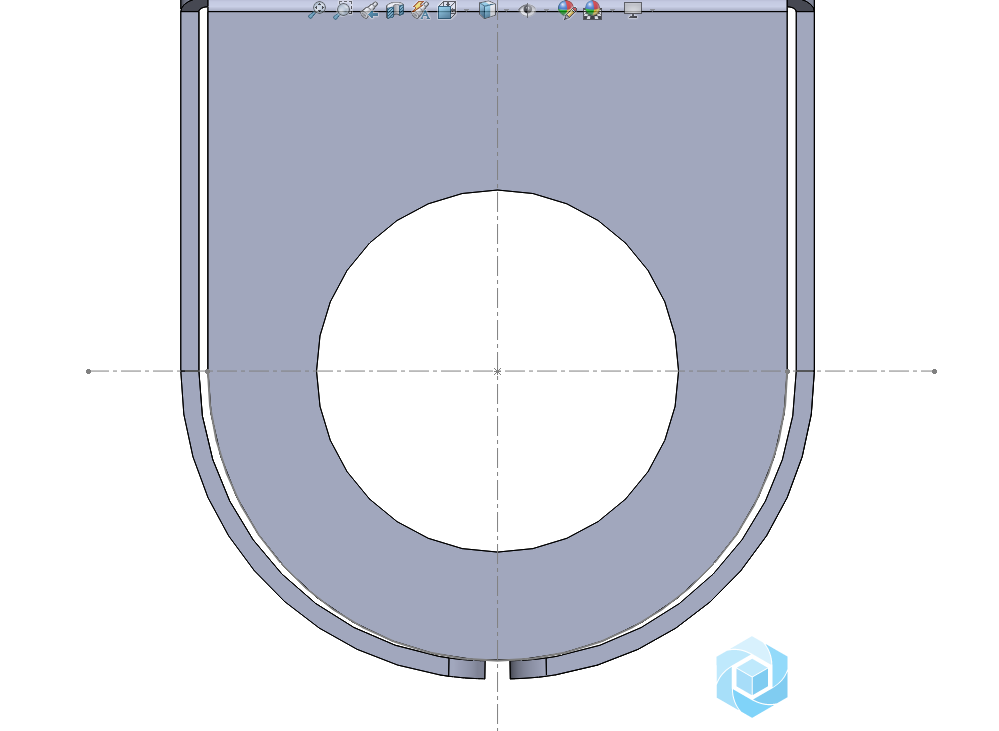

根据您的画法, 在结合处, 折弯与下方圆孔并不能同心, 是否有其他的绘制的解决方法, 谢谢!

我尝试用斜接凸缘这个指令, 可以让两处圆同心, 您参考看看!

小豆芽老爸 · 发表于 2021-5-15 17:03:33

感谢分享，谢谢
