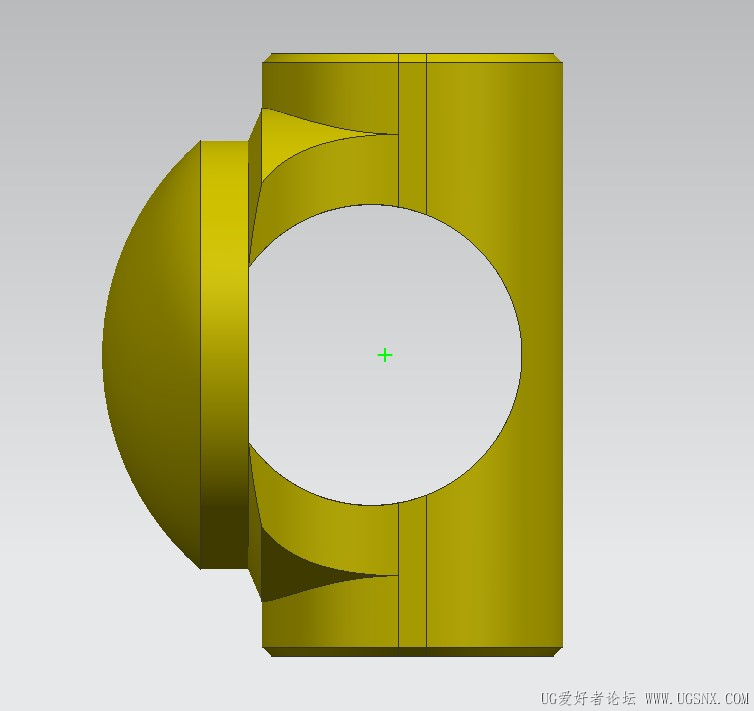

求一个建模，我用的是UG10.0版本的，谢谢大佬！

张一梦 · 发表于 2025-4-11 18:17:54

求大佬能知道一下，跪谢~~~

left1221* · 发表于 2025-4-14 16:08:31

gsphzc 发表于 2025-4-14 15:12
能上传一下文件吗？

其他部位都很简单。主要是中间连接部分，把113°线（注意6mm尺寸），做出来；然后用相交曲线把上面的那条横线做出来。然后用扫掠，截面线就是113°那条斜线，引导曲线，一条是上面做出来的交线，另外一条是Φ47圆柱面的四分之一的圆。上下都一样方法。
剩下的就是拉伸，最后缝合曲面，就好了

张一梦 · 发表于 2025-4-11 18:30:44

在线急等，有人吗？

老幽灵怪 · 发表于 2025-4-11 20:44:52

就一张图吗，看不明白

wagsng · 发表于 2025-4-11 21:31:02

是完整的不。

dengyeke · 发表于 2025-4-11 22:05:08

上面球面能画，下面也能画。就中间链接部分画不出来

wqinbao · 发表于 2025-4-12 00:10:53

图有点问题

wqinbao · 发表于 2025-4-12 00:12:38

大概是这个样子

qj0576 · 发表于 2025-4-12 07:51:08

能想象出来是什么形状，一时间画不出来

dengyeke · 发表于 2025-4-12 09:35:07

wqinbao 发表于 2025-4-12 00:12
大概是这个样子

我画出来也和你一样。但是不对，你看前视图那个边是直的

gsphzc · 发表于 2025-4-12 10:06:14

wqinbao 发表于 2025-4-12 00:10
图有点问题

端点应该跟直径47的圆的底部连接，图示是通孔造成的
