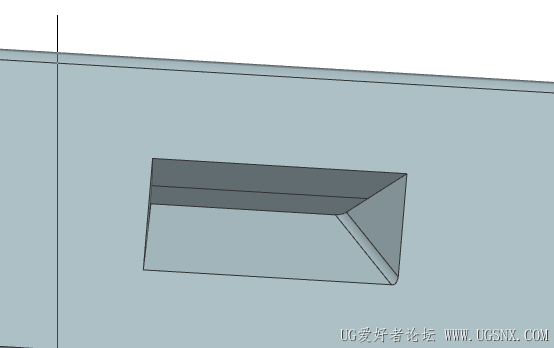

钣金里面的插入，冲孔，实体冲压。
UG实体冲压命令的使用主要通过准备冲压目标体与工具体、选择冲压类型、设置参数三个核心步骤完成。
操作步骤与参数设置
准备工作。
在钣金模块中创建目标体（突出块或成型钣金件）。
在建模模块中创建工具体（冲压模具实体），需确保凹模类型冲压时工具体为中空结构。
调用实体冲压命令。
方法一：通过菜单栏选择 插入→冲孔→实体冲压
方法二：在钣金工具条中点击实体冲压按钮。
选择冲压类型与对象。
类型选择：冲模（模具型冲压）或凹模（需中空工具体）。
目标面：选择钣金件平面作为成形基准面。
工具体：选取模具实体。
关键参数配置。
坐标系设置：起始/终止CSYS定义工具体移动路径（可选）。
冲裁面：在工具体上指定穿透面（凹模类型强制需要）。
厚度参数：定义成型部位的钣金厚度。
注意事项
冲压类型限制：凹模类型工具体必须包含中空结构，否则无法完成冲压。
几何对齐：工具体与目标体需存在相交区域以实现形状转移。
版本差异：NX12及以上版本可能将命令整合至冲压开孔子菜单，需注意菜单路径调整。 |
|
