【萌新求助】大佬们，这个要怎么建模，帮帮孩子

NX19000 · 发表于 2025-7-18 19:43:38

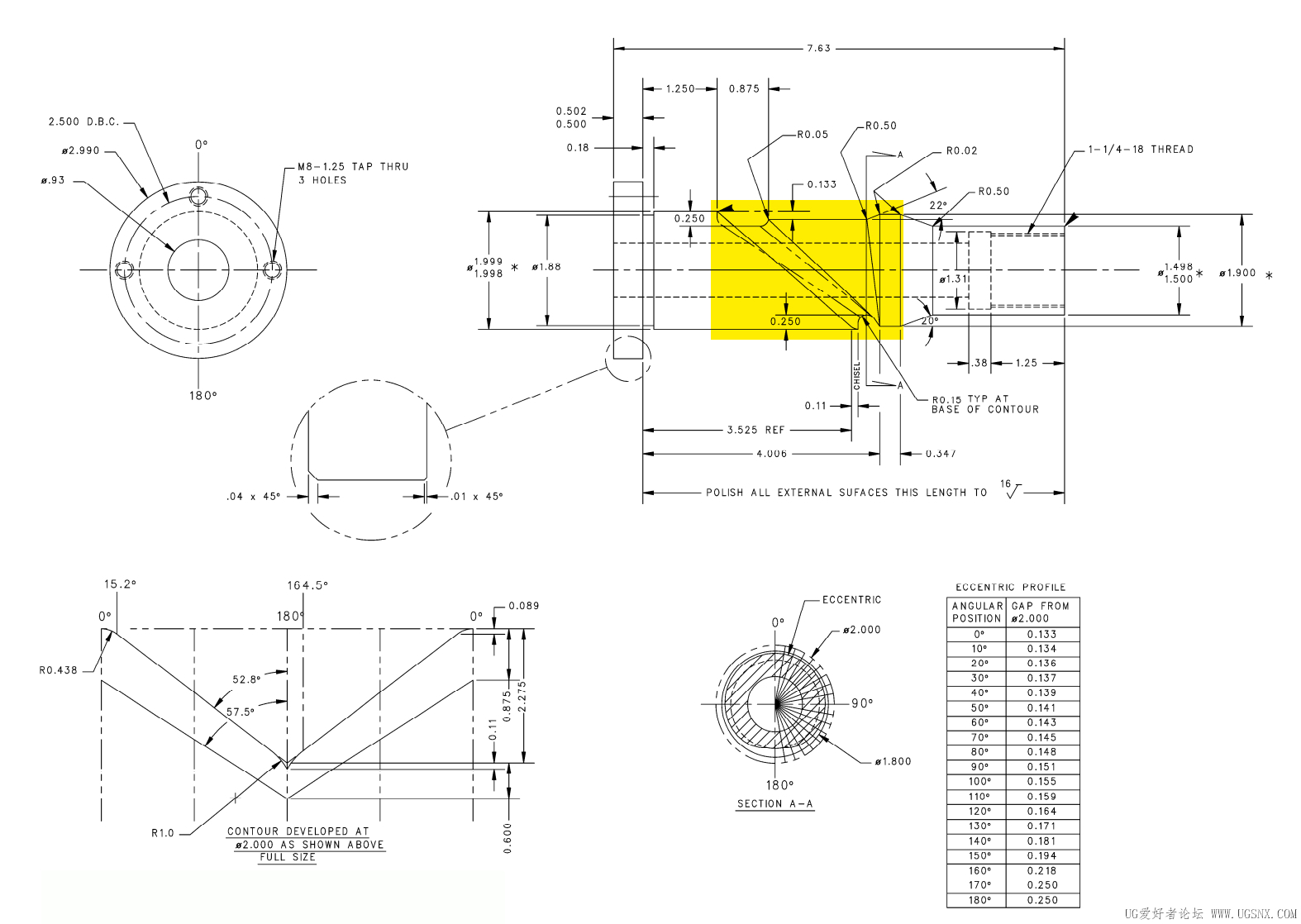

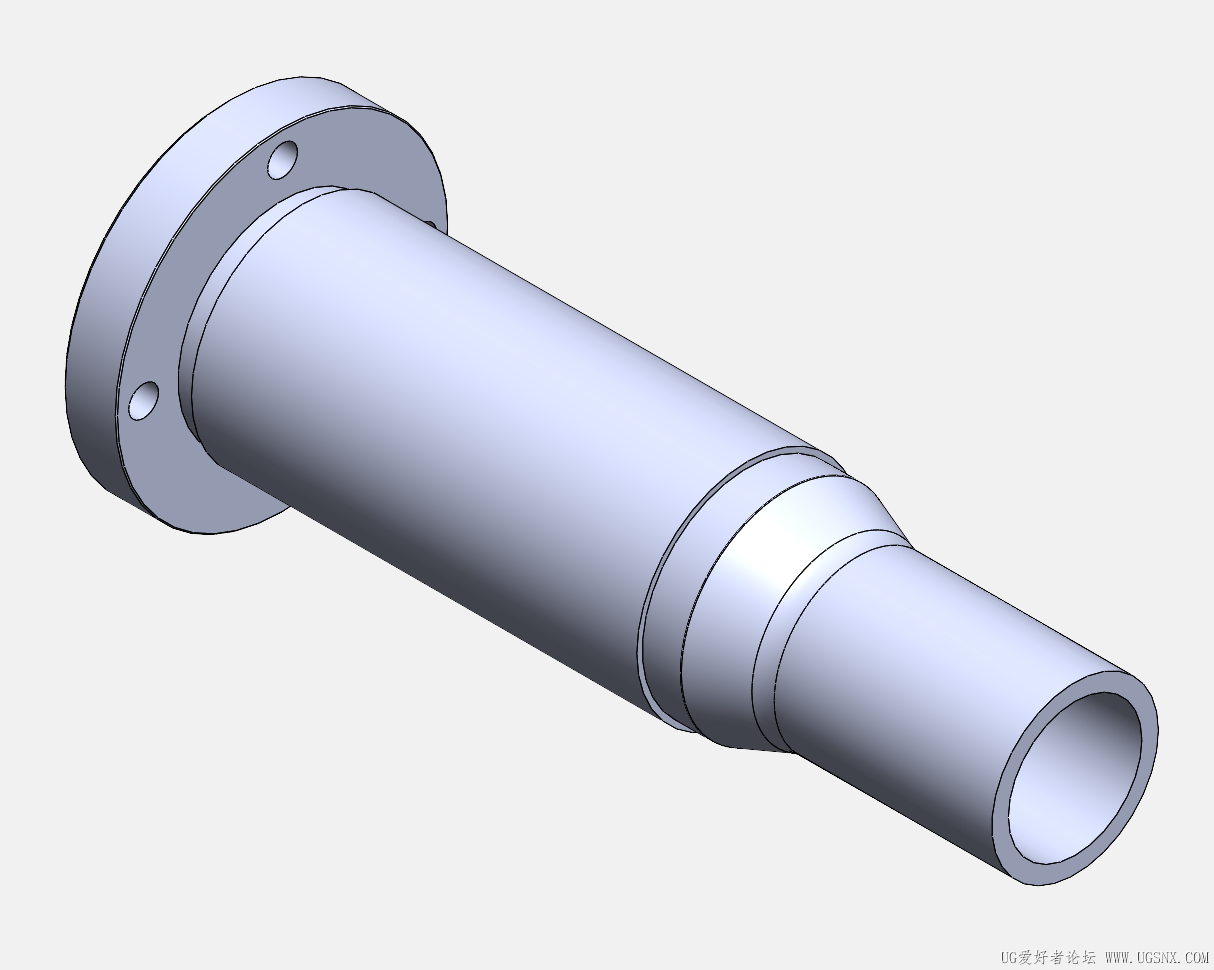

大佬们，黄色区域的特征要怎么建模呢？

图纸模型.zip (251.06 KB, 下载次数: 19)

NX19000 · 发表于 2025-7-22 14:58:48

谢谢各位大佬的思路，萌新得到了很大的帮助，不过仍有些疑问
右下角建模时我用的是"放样“命令，过渡感觉不是很平滑，各位大佬有解决的方法吗？

NX19000 · 发表于 2025-7-18 19:44:27

大佬们，帮帮萌新

UGzhao822 · 发表于 2025-7-18 22:46:47

NX19000 发表于 2025-7-18 19:44
大佬们，帮帮萌新

上闲鱼有专门画图的。

wg747323002 · 发表于 2025-7-19 08:11:49

按左下角展开图画出来，包裹到圆柱面上面

ThreeAxis★刚* · 发表于 2025-7-19 08:27:33

看不懂。

gsphzc · 发表于 2025-7-19 08:48:55

展开图是圆柱凸轮，剖视图是平面凸轮，

gsphzc · 发表于 2025-7-19 08:50:23

就是槽右边至R0.5部分是平面凸轮。

gsphzc · 发表于 2025-7-19 08:51:35

这是英制和第三视角。

NX19000 · 发表于 2025-7-19 13:36:06

gsphzc 发表于 2025-7-19 08:51
这是英制和第三视角。

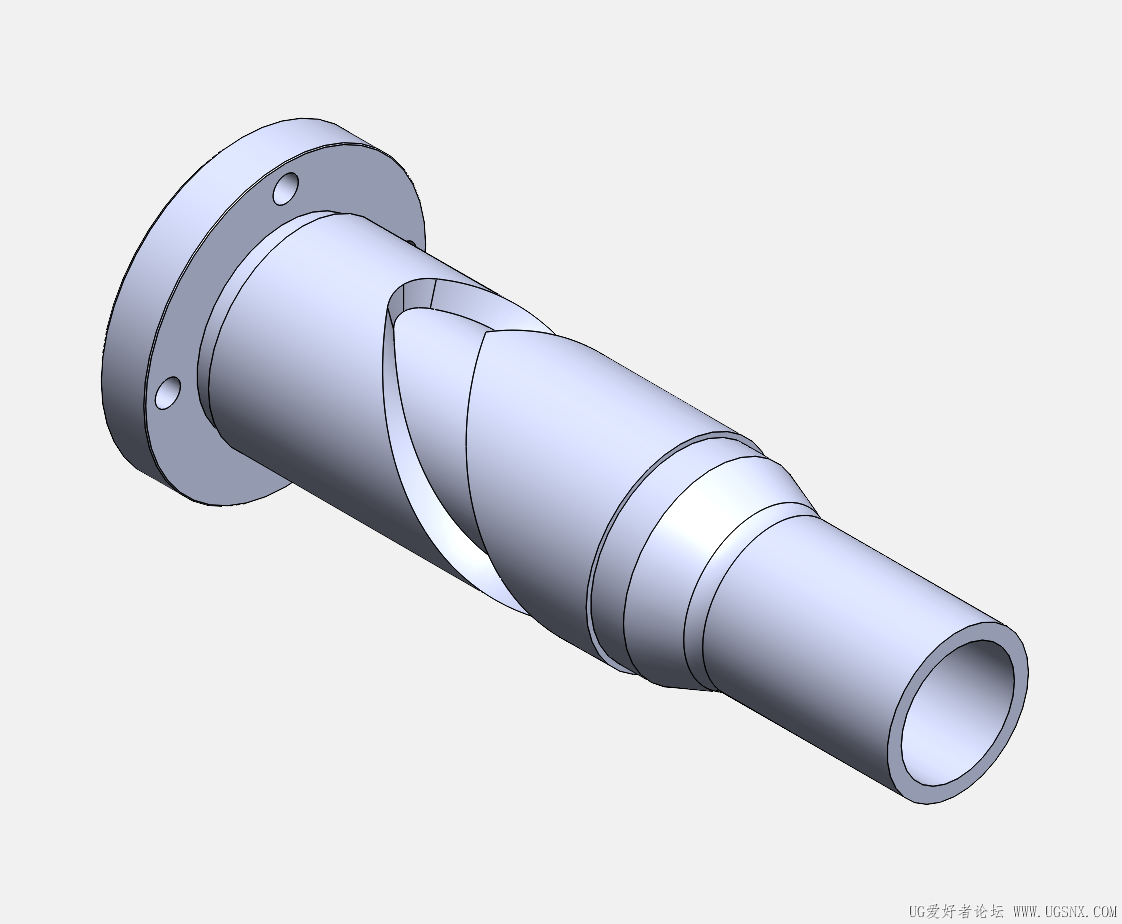

谢谢大佬的思路，萌新现在左下角的槽建模好了，非常感谢大佬呢
但右下角的过渡要怎么建模呢？大佬有建议的步骤吗

gsphzc · 发表于 2025-7-19 15:39:42

本帖最后由 gsphzc 于 2025-7-19 15:44 编辑

NX19000 发表于 2025-7-19 13:36
谢谢大佬的思路，萌新现在左下角的槽建模好了，非常感谢大佬呢
但右下角的过渡要怎么建模呢？大佬有建议 ...

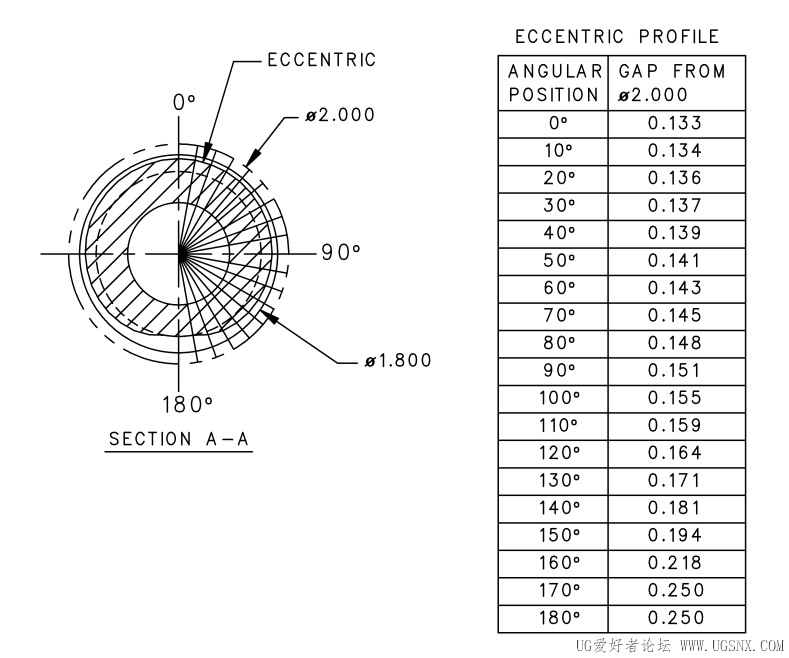

我用的是破衣，可以用凸轮建曲面方式切除（凸轮外形可以cad画好导入，就是2.0为基准，单边减少表上的数据），然后在做那个22度斜面，在做R0.5圆角
