UG这三个椭圆相切的图形怎么画？

静待花会开 · 发表于 2025-8-2 16:27:40

我在抖音上看到网友发的，就是三个椭圆相切，尺寸就一个长轴30，短轴16，再没有别的尺寸，用cad画的时候有点难，后来看了网友的方法也画出来了，用sw画就简单多了，长轴短轴分别画条直线，约束尺寸为30和16，下面的长轴直线约束水平，另外两个的长轴分别与下面的长轴直线约束角度尺寸为60度，再约束三个椭圆相切，完成了。用ug画，思路与sw一样，可实际操作起来发现根本和sw不一样，无论怎么约束长短轴的尺寸以及角度，在添加椭圆相切约束的时候，椭圆的形状就变化了，也就是说前面添加的尺寸约束全部不管用了。要说这东西也用不上，工作中没有碰到这样的情况，可是强迫症犯了，非要弄个明白不可，求高手指教

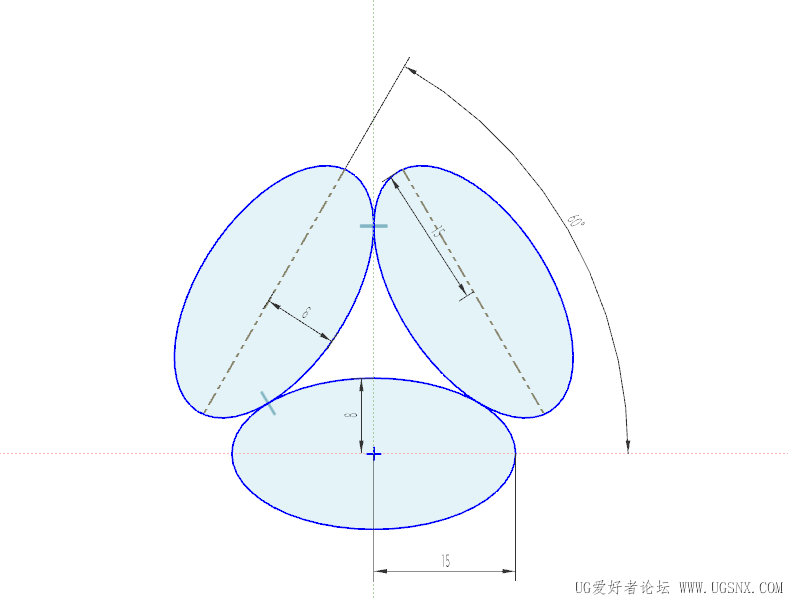

cad画的效果图

cad画的效果图

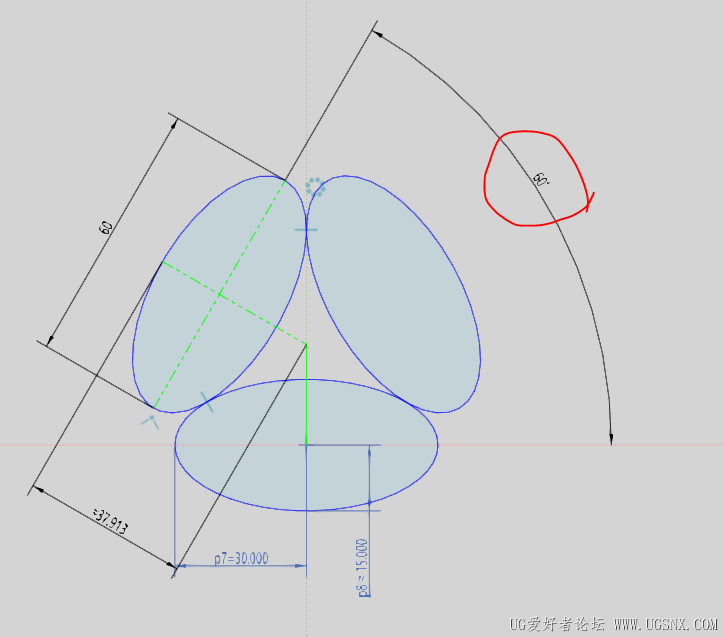

ug画的，输入完长短半轴后约束相切

UG初学者XX · 发表于 2025-8-5 09:10:51

把下面的椭圆画出后，固定曲线，就把问题解决了

静待花会开 · 发表于 2025-8-2 16:31:05

用ug画的时候还报警告，为什么会这样

静待花会开 · 发表于 2025-8-2 17:29:22

忘记说了，我用的ug版本是12.0，再高的版本没有用过，画这个椭圆会不会出现这样的问题就不知道了

迷航* · 发表于 2025-8-2 20:17:20

本帖最后由迷航* 于 2025-8-2 20:28 编辑

上面两个椭圆先对称，再与Z轴相切，
还有个思路，随便哪个位置画好椭圆，再以基准坐标原点阵列，然后就可以约束了

白色治愈之风 · 发表于 2025-8-3 06:40:13

必须有角度，不然相切点的位置不固定。

qsch2000* · 发表于 2025-8-3 09:22:05

UG草图里没问题啊。

Mr_Zenchao · 发表于 2025-8-4 22:47:05

246T版本，可以完全约束，只不过我不知道那个30怎么标，只能标15（一半）

静待花会开 · 发表于 2025-8-14 10:14:41

UG初学者XX 发表于 2025-8-5 09:10
把下面的椭圆画出后，固定曲线，就把问题解决了

谢谢，这个方法有效，问题已解决
