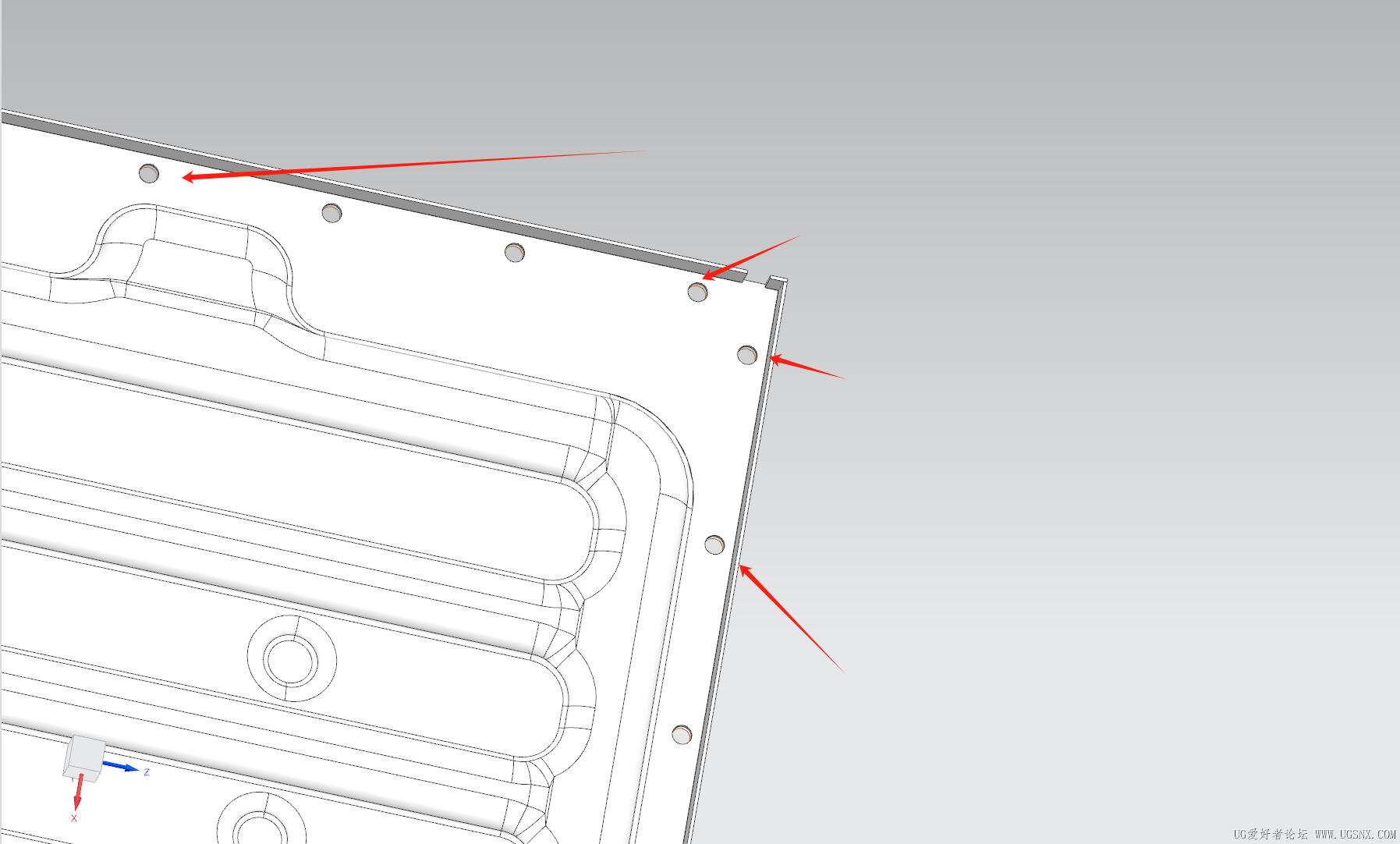

（回帖5G币）一个无参的平板，如何实现“将不规则分布的圆孔替换为六角孔？”

psl1582692708 · 发表于 2025-9-6 11:13:49

我想了好久，确实是想不到好的办法
UG能否快速识别每个不规则孔的坐标，然后将六角孔按照这个坐标替换圆孔？。

chfm · 发表于 2025-9-7 12:23:04

算法很容易实现，即使因数据转换造成非圆特征也没问题。

白色治愈之风 · 发表于 2025-9-6 15:17:23

417.part1.rar (900 KB, 下载次数: 22)

417.part2.rar (900 KB, 下载次数: 18)

417.part3.rar (110.08 KB, 下载次数: 16)

爱好者储先生 · 发表于 2025-9-6 11:41:33

我的想法是提取所有孔的边线，然后去参，删除圆形孔，在把六角孔带入这些圆孔中中心

HNNYBDZY · 发表于 2025-9-6 11:41:52

做个六角实体，移动到孔中心，求差，反复操作

fx13 · 发表于 2025-9-6 11:47:11

顶上去！

DDBCE · 发表于 2025-9-6 11:49:47

做个特征模板分分钟的事

死性不改. · 发表于 2025-9-6 12:46:53

抽取孔中心线在画六角孔拉伸求差

付磊好 · 发表于 2025-9-6 13:16:35

拾取这些孔的圆心点，然后选取这些点画六角孔，求差

白色治愈之风 · 发表于 2025-9-6 13:46:06

不规则的孔识别出来是样条还是圆弧

zhuangjw1234 · 发表于 2025-9-6 14:12:56

我实力不够,想不到更好的办法,只能一个一个弄了

lianzheng6567 · 发表于 2025-9-6 14:13:57

SW里面有个特征识别，能自动根据无参模型来创建建模步骤，UG 涡不知道有没有这功能
