因为最近画的模型用到了变形，所以变形后的模型在出工程图阶段，标注尺寸会无法选到边，这时候需要投影的视图显示草图来辅助出图。
这时候就需要在装配导航器中把模型的引用集修改为entire part，也就是整个部件，这样投影视图就可以投影出所有的体草图或者基准。
之后就是要按自己的习惯把草图基准和实体分别修改图层，指定图层快捷键可以使用ctrl+j
修改好图层后，在图纸文件就可以进行投影了，先打开图层设置，来指定自己要显示的图层和需要隐藏的图层，快捷键crtl+l
投影出来后的视图如果再需要修改要显示的图层就在上方菜单栏选择视图-层-更多-视图中可见图层，选择要修改显示图层的视图进行修改
对于ug PMI尺寸如何运用到工程图本人还不会使用，希望有大佬指点思路。
运用图层一个模型文件可以投影出如下三个不同体的视图，来满足生产，

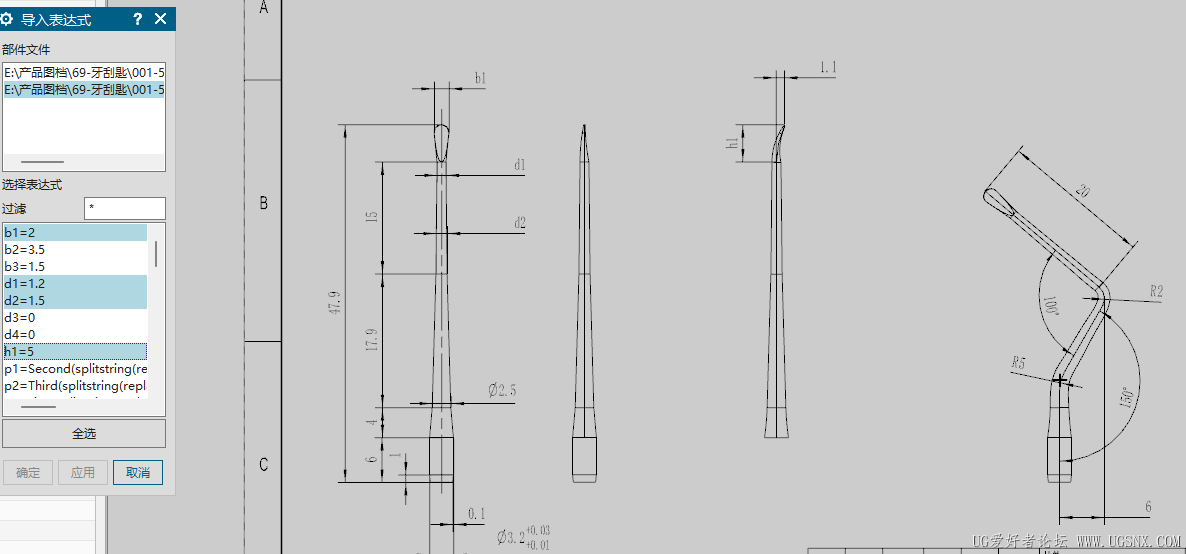

同时这里有个问题想得到解答，如图中运用表达式来标注，如何把表达式生成表格到图纸里，这里使用的导入表达式，但是命令的应用和确认键是灰色的无法使用。
|
|
