（5币）提问一个关于制图导出DWG时候，可见线被遮挡的细节！

psl1582692708 · 发表于 2026-1-8 08:54:56

举个例子：我做了制图，零件的可见线是白色的，我的尺寸线是红色的。UG制图模式看都是灰黑色，导出DWG格式，用CAD打开你会发现红色会把白色重叠遮挡一部分。导致出图很难看。
请问各位大佬是如何处理这个遮挡问题的？请赐教。

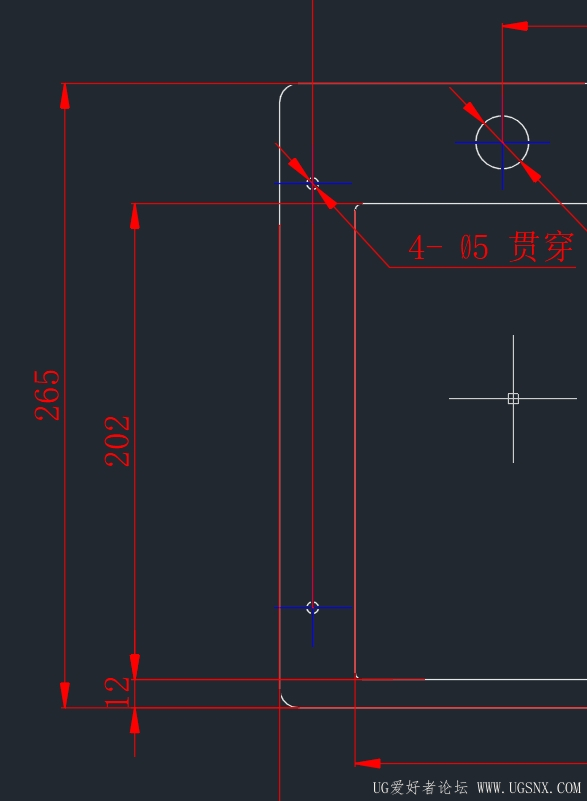

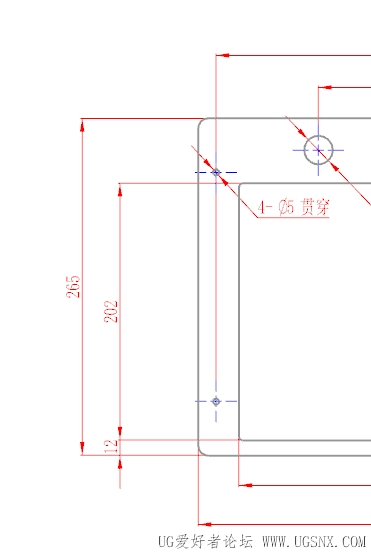

图一是导出DWG，图二是UG制图模式。

150705 · 发表于 2026-1-8 09:18:07

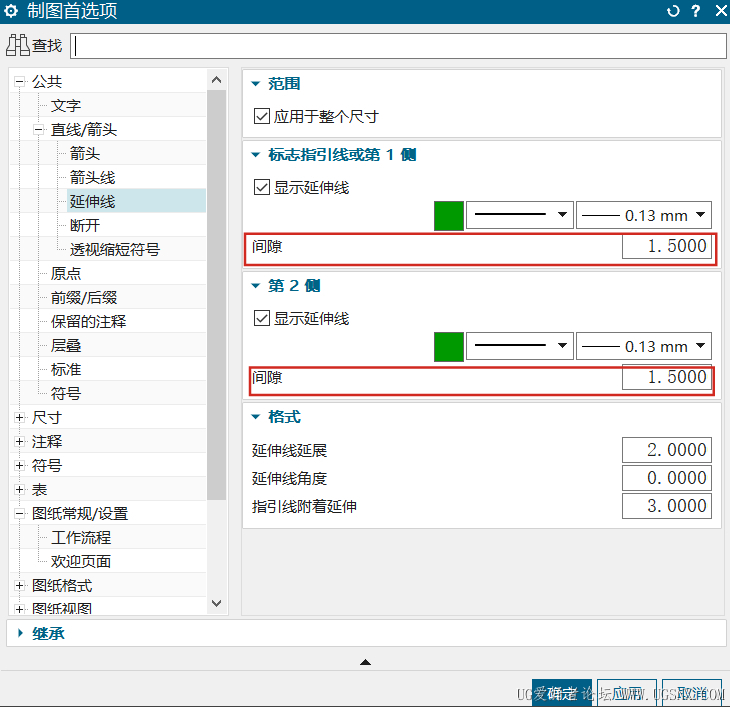

制图首选项的这里改下试试，然后导出CAD时图片的地方也改下试试。

leilei1011 · 发表于 2026-1-8 09:26:01

楼上厉害。

UG小菜瓜 · 发表于 2026-1-8 09:35:03

是不是因为线宽差异。在AutoCAD中，当两条线重叠时，系统会优先显示更粗的那条线，这样导致可见线被尺寸线覆盖。可把尺寸线设置的更粗一级试试能不能解决。

pb19811221 · 发表于 2026-1-8 09:49:58

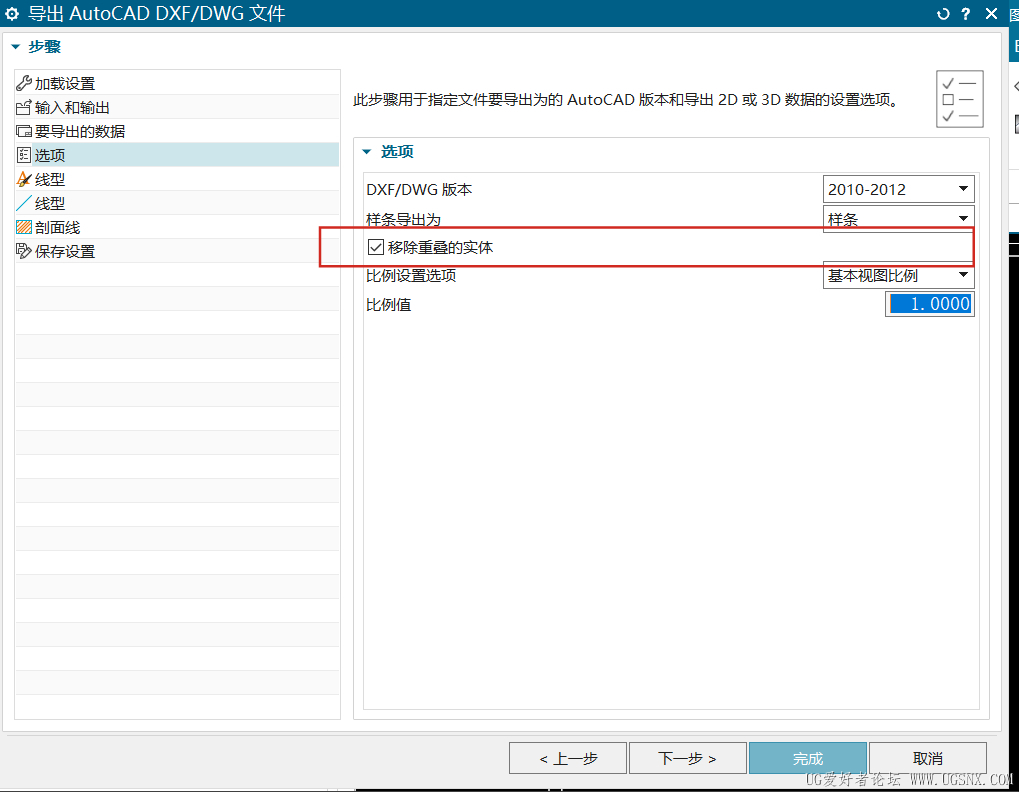

选择移除重叠的实体，

卢致鸿 · 发表于 2026-1-8 09:54:57

又学到了，顶顶顶

Addictive · 发表于 2026-1-8 10:25:10

大神确实多哟

UG小菜瓜 · 发表于 2026-1-8 11:04:20

150705 发表于 2026-1-8 09:18
制图首选项的这里改下试试，然后导出CAD时图片的地方也改下试试。

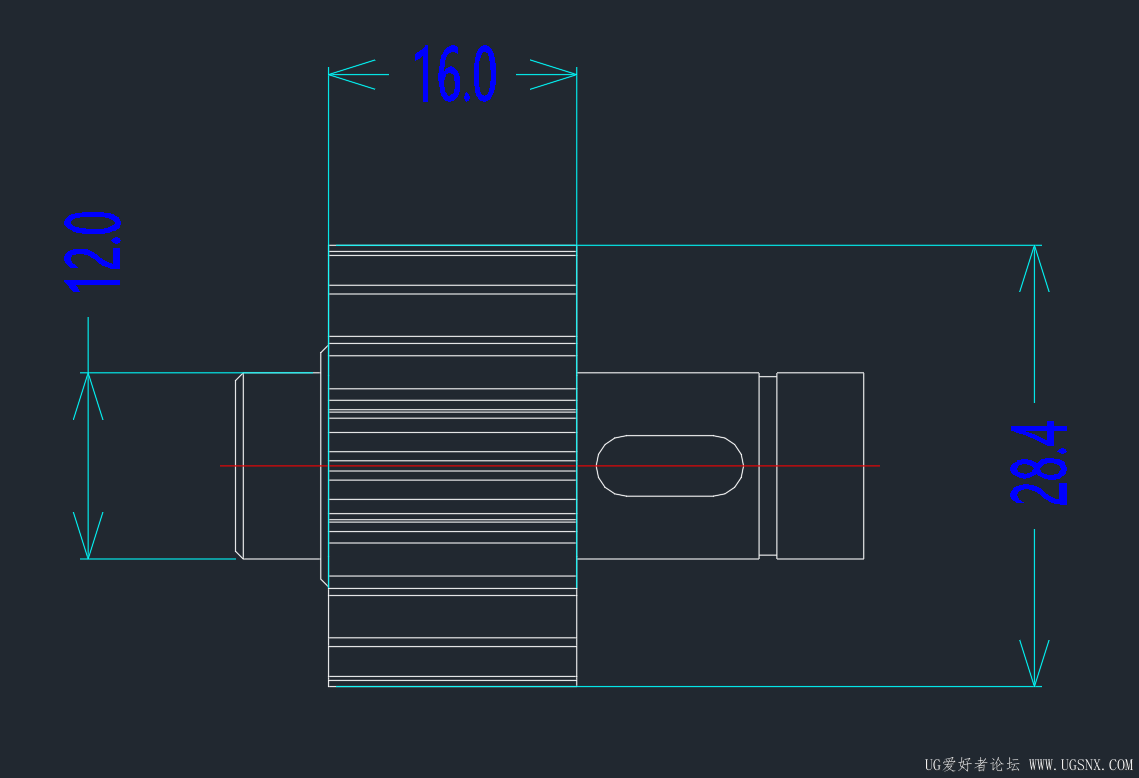

我试了一下，为什么没有效果。标注线还是完整的导出来覆盖了投影可见线。请大神再指点一下

打了个饱嗝 · 发表于 2026-1-8 11:53:15

试试选择移除重叠的实体，重叠的线把线宽设置一下

小豆鸭 · 发表于 2026-1-9 10:16:54

学到了
