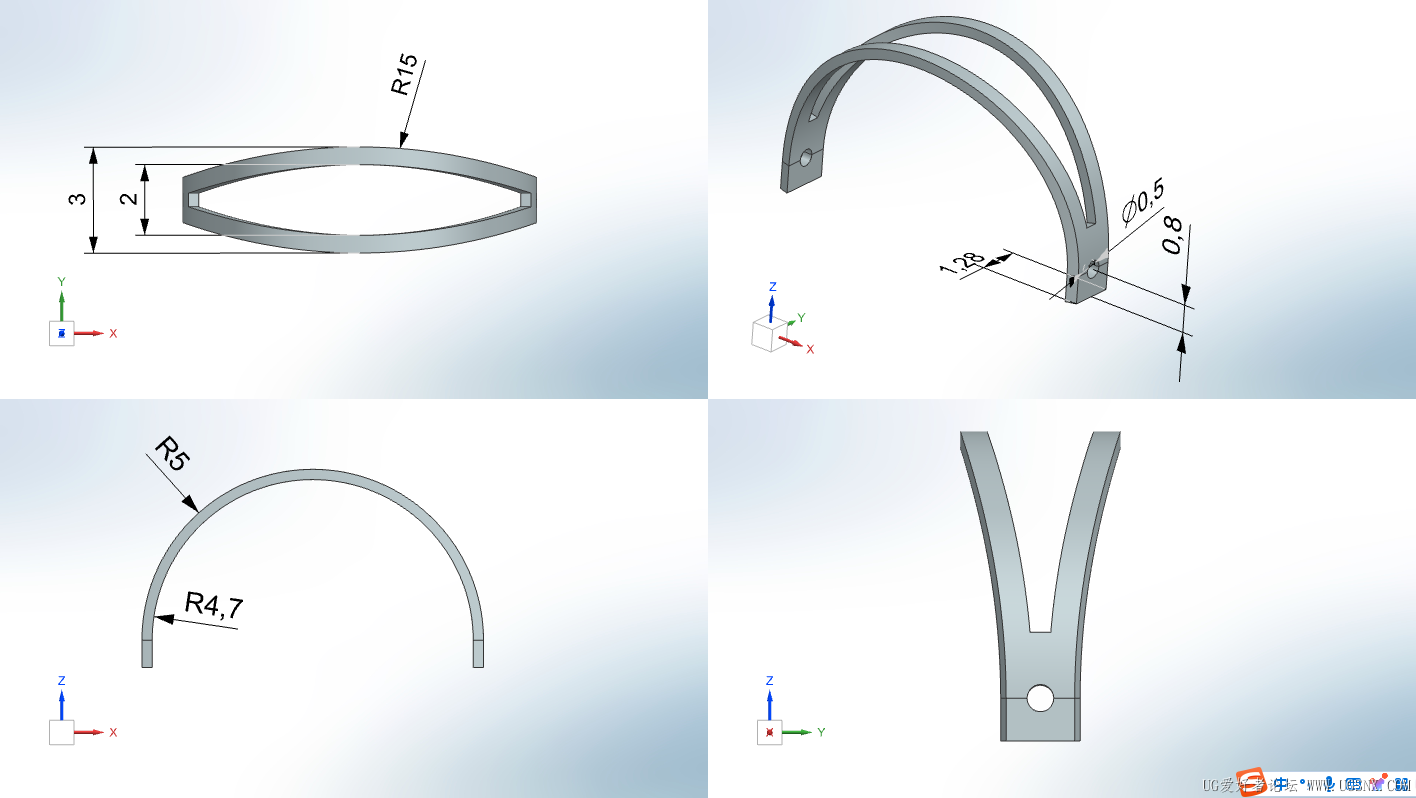

大家帮忙看看这个图怎么建模

feng666 · 发表于 2026-1-14 10:58:03

不知道从那里下手，是不是数据不够？


李志111 · 发表于 2026-1-14 11:53:06

本帖最后由李志111 于 2026-1-14 13:24 编辑

拉伸求交进行

Mr_Zenchao · 发表于 2026-1-14 13:17:59

本帖最后由 Mr_Zenchao 于 2026-1-14 14:15 编辑

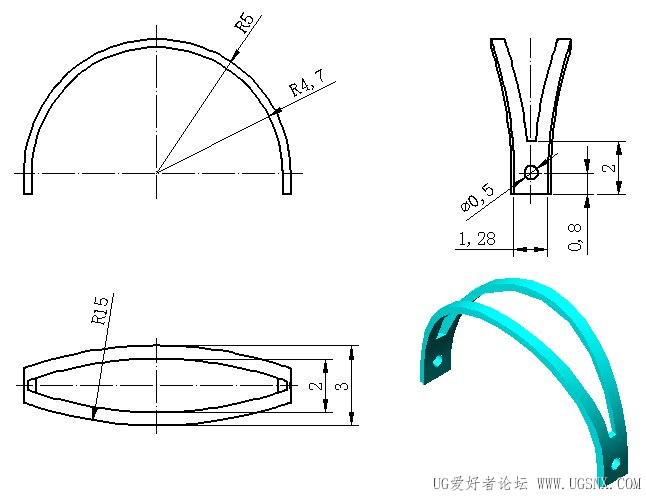

我的方法：先画俯视草图，而后三次拉伸得到拱门主体，再拉伸（或孔命令）得到两个0.5的孔

ydjf2918 · 发表于 2026-1-14 13:44:19

Mr_Zenchao 发表于 2026-1-14 13:17
先画圆弧草图而后拉伸得到拱门，再拉伸（或孔命令）得到两个0.5的孔，然后画个V字型草图拉伸切除中间 ...

R15部分的外轮廓线是不是和右视图不符啊？

Mr_Zenchao · 发表于 2026-1-14 14:16:06

ydjf2918 发表于 2026-1-14 13:44
R15部分的外轮廓线是不是和右视图不符啊？

刚才就看了一眼，重新修改了回复

NQJ-NX · 发表于 2026-1-14 14:24:06

半环.prt (785.56 KB, 下载次数: 5) 2306

丿纯白丶 · 发表于 2026-1-14 16:38:54

model1.zip (10.31 KB, 下载次数: 2)

STP的

Mr_Zenchao · 发表于 2026-1-14 16:47:03

NQJ-NX 发表于 2026-1-14 14:24
2306

大佬，PMI标注的默认字体怎么修改的？我改model-plain-1-mm-template.prt后新建文件，还是不生效（直接使用model-plain-1-mm-template.prt字体设置会生效）

M4RS · 发表于 2026-1-14 17:09:53

两个视图拉伸切除就行了，不过这个得用片体加厚，不能用实体

plpl09870987 · 发表于 2026-1-14 19:41:21

主体好建立，我的理解是不缺尺寸，2个宽圆弧半径就是（3-2）/2=0.5，所以半径就是15-0.5=14.5圆弧中心都在轴上，这个2个宽圆弧要在2个高的地方建立，拉伸求差就行
