钣金展开图中文标注修改方法

稳心

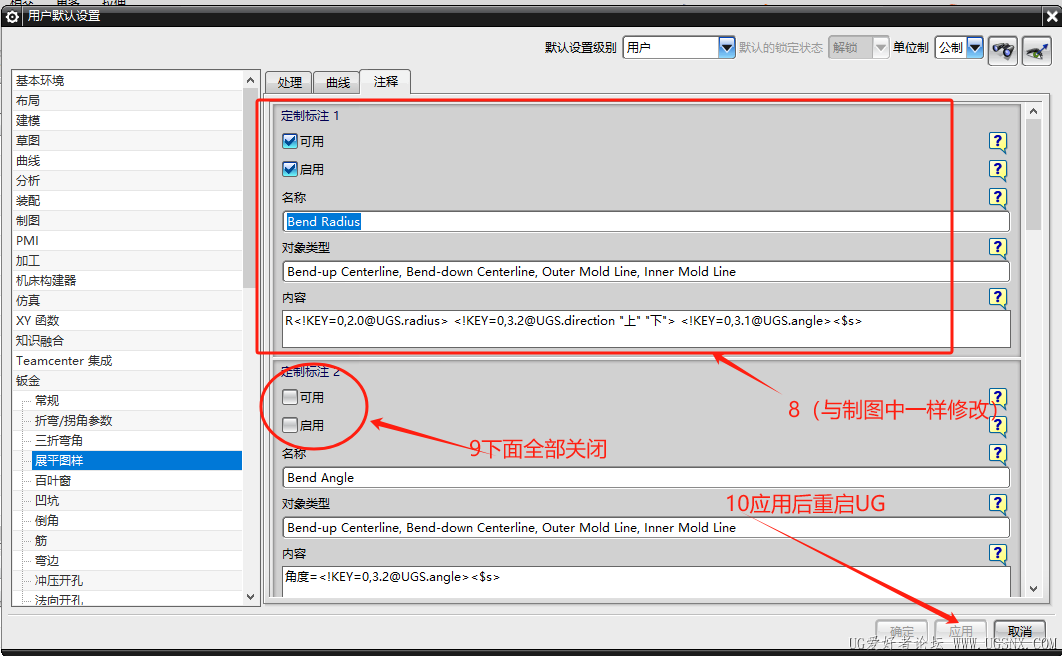

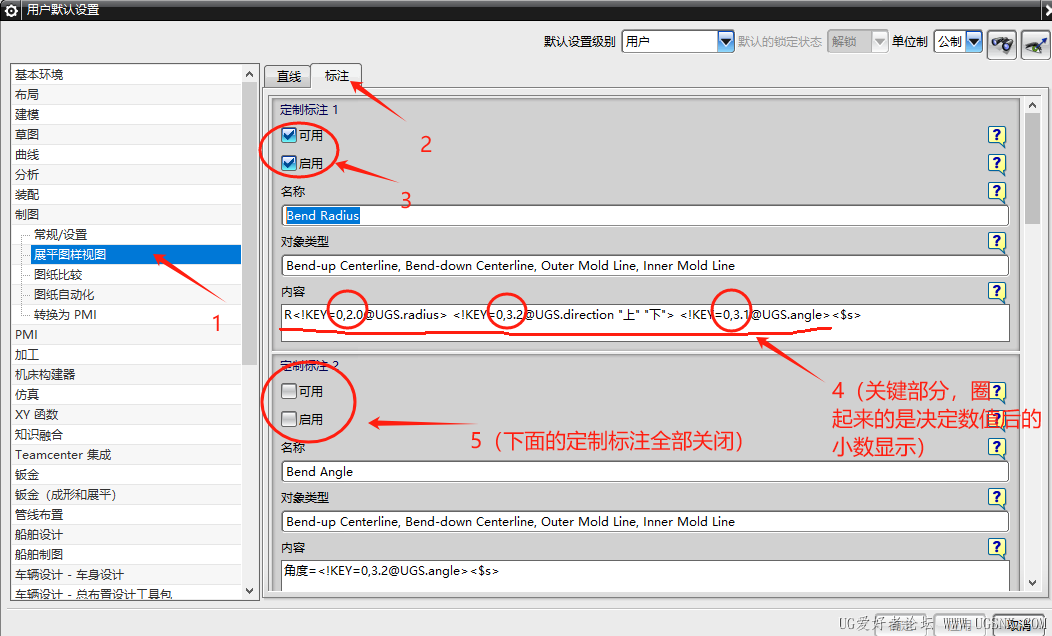

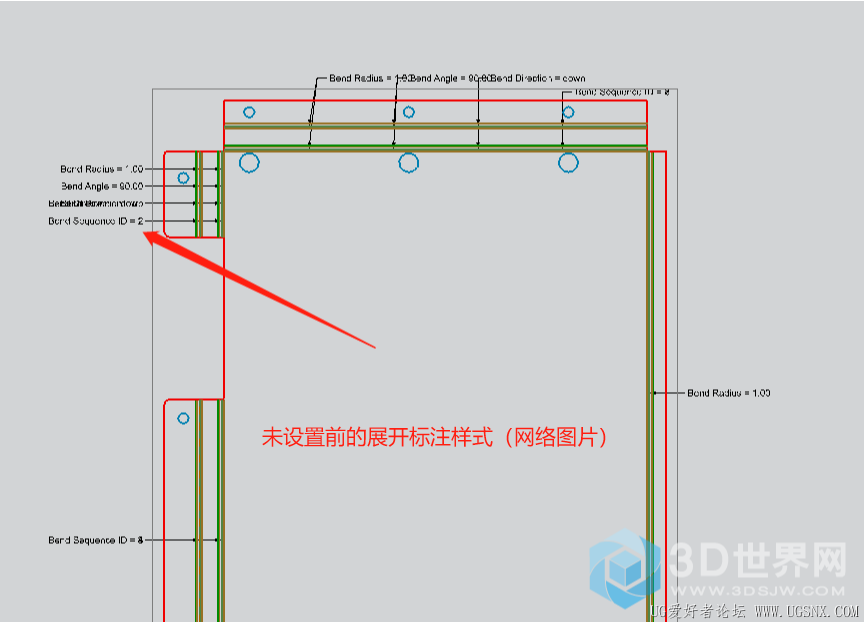

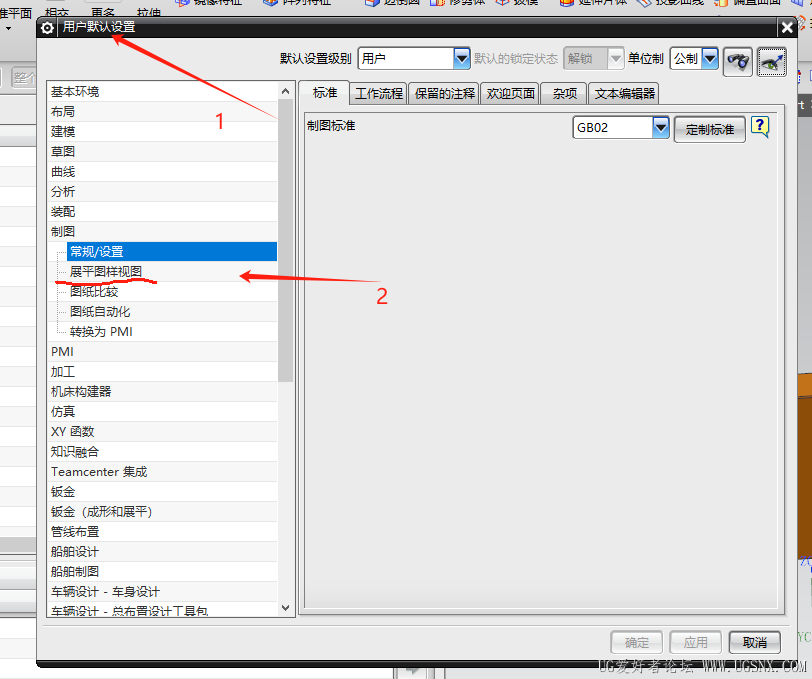

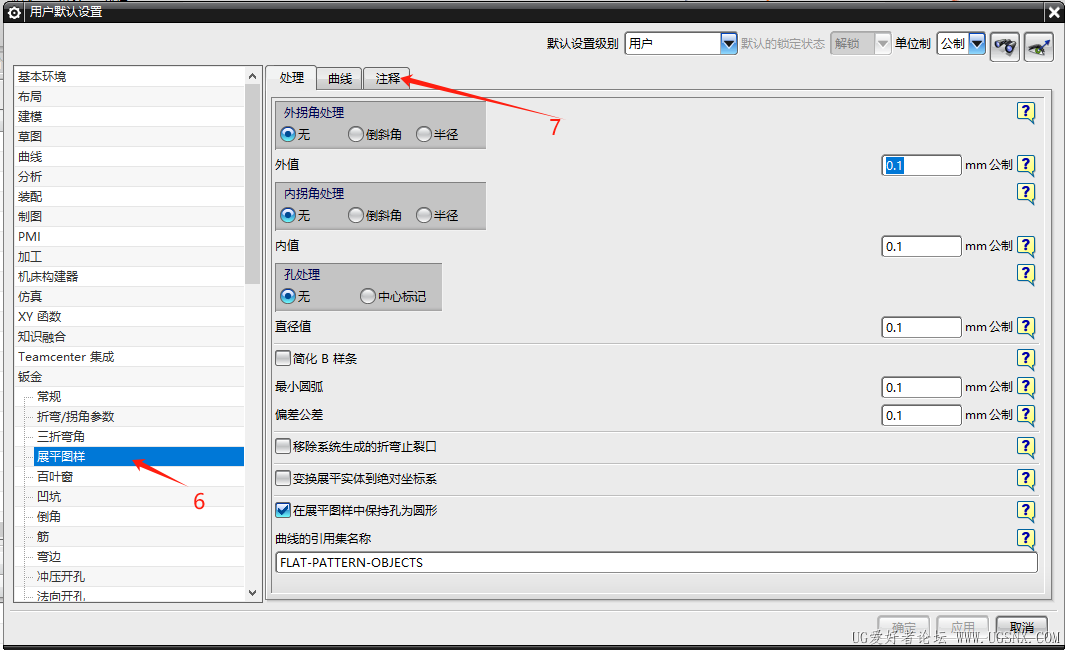

UG钣金展开图标注不是中文，而且顺序刀具在显示在上面看着挺乱的，不像SW简洁，网上教程也不全，通过自己摸索已修改完成，把方法交给大家，最后标注箭头修改的方法我没找到，希望大家帮忙解决一下。

稳心

还有一个问题，钣金展开图标注导出CAD后成块，怎么从源头解决

RUIDIR

支持一下

f1tl*

ug的钣金真不好用，光配置好环境就够费劲的，做单个零件还可以，一旦零件多了，光装配出折弯图下料图就够麻烦的，并且不要用高版本，我用的1953，因为高版本的折弯注释的设置位置变了，我就用ug做了几个，最后还是换sw了。

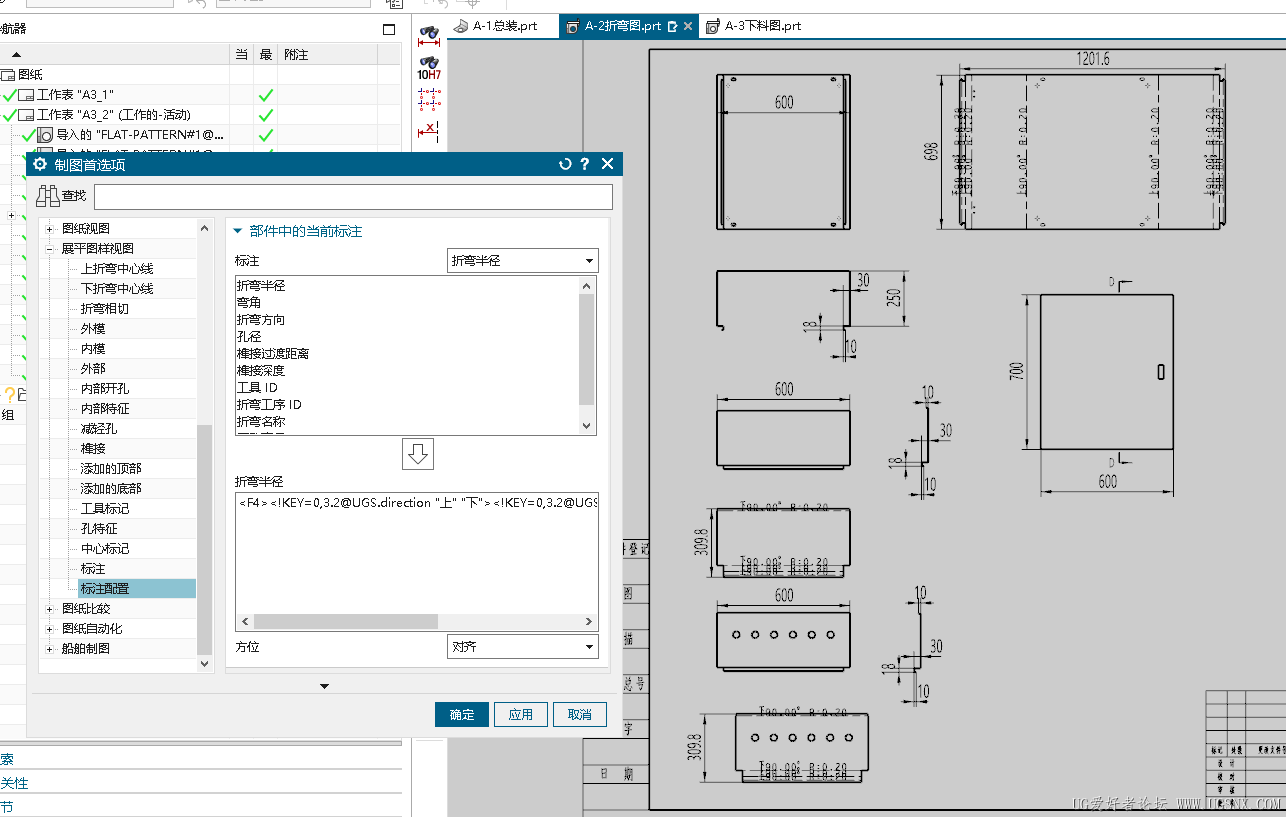

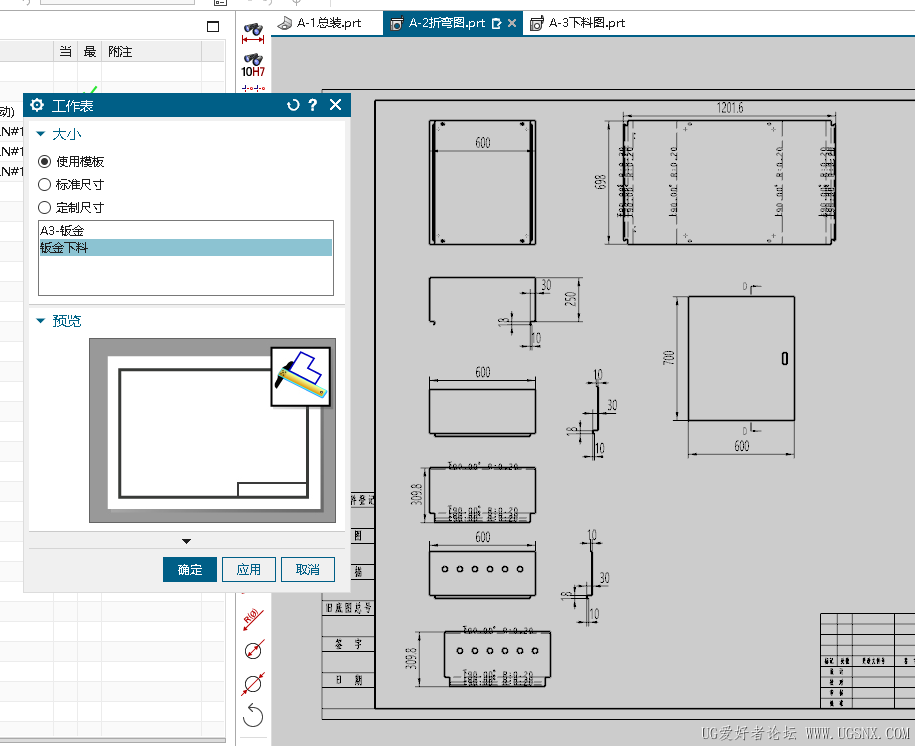

出图的时候，如果是建模模块直接切换到图纸模块，那么它出图调用的是建模模板的设置，所以你要把建模模板里面的制图首选项设置好，model-plain-1-mm-template.prt这个文件，建议制图新建文件，图纸和模型分开，这时候调用的是制图模板的设置。
<F4><!KEY=0,3.2@UGS.direction "上" "下"><!KEY=0,3.2@UGS.angle><$s>R=<!KEY=0,3.2@UGS.radius><F>

稳心

f1tl* 发表于 2026-3-4 14:14
ug的钣金真不好用，光配置好环境就够费劲的，做单个零件还可以，一旦零件多了，光装配出折弯图下料图就够麻 ...

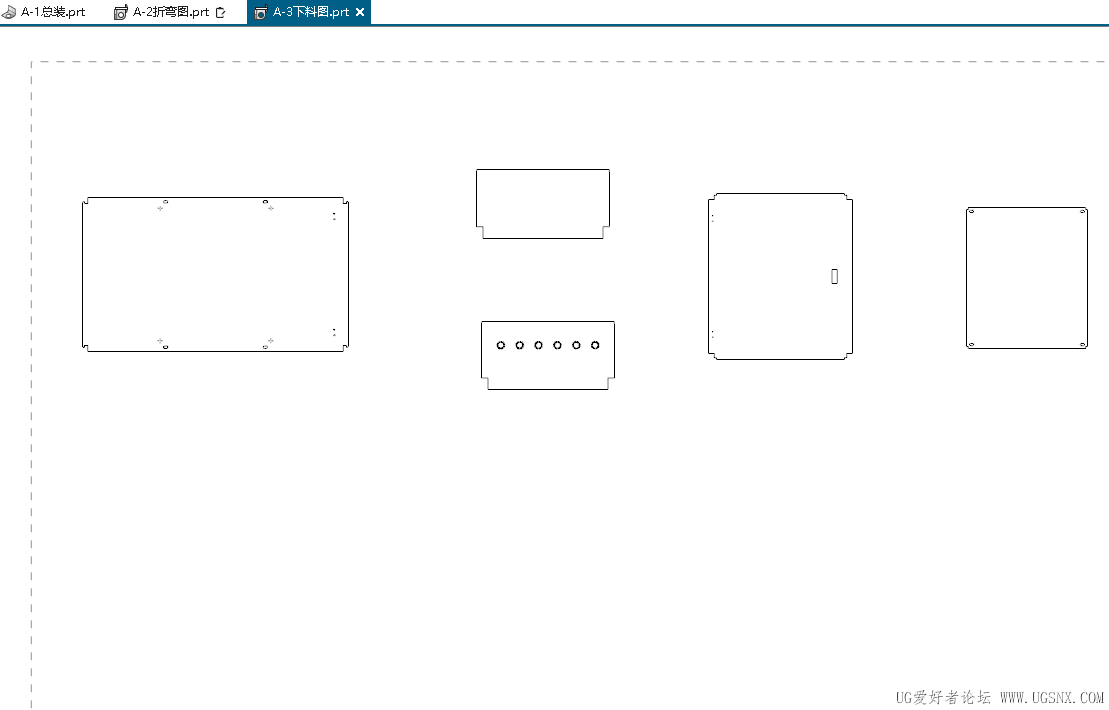

是的，正规操作方法是新建制图模版，用快捷件切换到制图不规范，我出展开图喜欢分图层，然后新建一个6000*60000空白模版，全部放在一起导出DWG，有两个缺点，一个就是折弯标注在导出CAD图后会形成块，如何不进行拆分的话复制到其它图档中，会与其它图档中的块发生冲突并改变数值，第二个就是展开图没有单独的厚度标识，需要模型的三视图进行辨别，SW也是这样，不过SW有插件可以解决这个问题，UG暂时没有

wuyuyon

把C盘里的NX根模板文件修改，就从源头更改，以后就不用改

Mr_Zenchao

谢谢分享，感觉UG在制图和钣金这块，还是不如SW方便，配置起来太复杂了，很多设置你不上网问，根本不知道怎么设置，而且改的过程也是各种奇葩的问题

-相知-相惜-

导出去，用cad修改一下吧，ug制图，感觉没有cad好用

谨记惜缘

学到了，谢谢分享

s455413780

我根据你的设置，我连钣金展开图样都不行
