[求助] Creo中做的造型怎么在UG里面实现,是个规则的圆弧,不像是用曲面做的。

[复制链接]
6 G币 回复本帖可获得 1 G币奖励! 每人限 1 次

3

主题

3

回帖

41

积分

列兵

积分
41
发表于 2026-3-13 16:15:30 | 显示全部楼层 |阅读模式

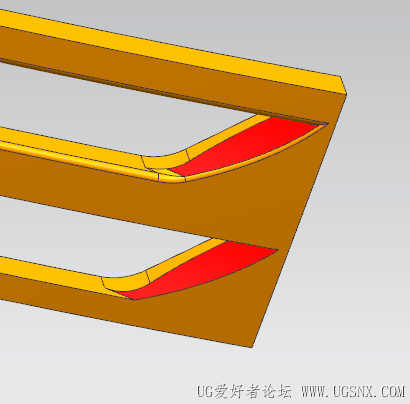

  各位大佬,请求个问题。模型中红色面是之前同事Creo里面做出来的,转到UG之后这个红色的面做不出来了。

  我自己分析应该不是用曲面做的,因为它有个标准的 R20 的尺寸,像是倒圆角做出来的,但是这个圆角“开口向外”怎么做呀?所以我感觉我的思路是错误的,一定是通过什么步骤实现的,或者是什么别的方法,但我试了好多方法都没有实现。
  有没有大佬帮忙看一下是怎么做出来的。感谢指导!!

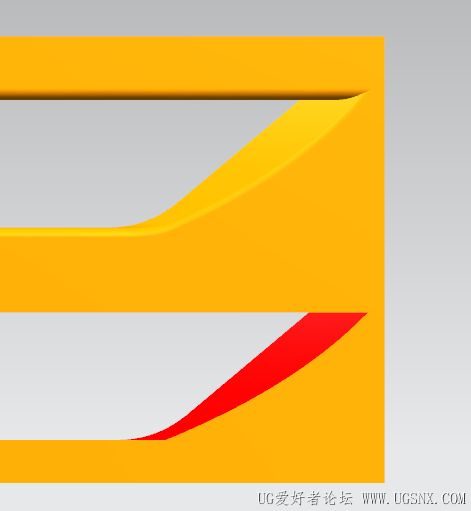

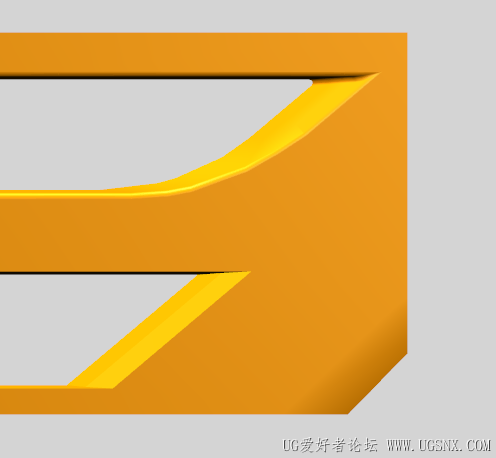

最后两张图中的第一张是我自己做的模型。然后适合Creo文件的对比图。

_model1.prt (262.26 KB, 下载次数: 2)

红色面是怎么做出来的?

红色面是怎么做出来的?
屏幕截图 2026-03-13 161505.png

UG-对比图1

UG-对比图1

Creo-对比图2

Creo-对比图2

41

主题

1714

回帖

5833

积分

上尉

积分
5833
发表于 2026-3-17 15:57:55 | 显示全部楼层

回帖奖励 +1 G币

其实就是拉伸做的

8

主题

147

回帖

1215

积分

六级士官

积分
1215
发表于 2026-3-18 11:05:35 | 显示全部楼层

回帖奖励 +1 G币

整个逼近的大圆角面,修剪掉不要区域,改替换替换,该求和求和
