UG的草图如何用PMI驱动，也就是尺寸显示/调整在装配体中

psl1582692708

UG的尺寸都是隐藏在特征中，在做多个组件设计的时候来回调度比较困难。 有没有类似SW的做法呢，同事的尺寸调整比较简单。

老幽灵怪

坐等高手解答

馨芸

你可以右键想修改的特征，选择显示尺寸，并勾选显示为pmi,然后想修改就可以双击修改，看看放装配中能不能用，我没去试过

iuyinxiao001

楼上说的对

czw1324

3楼说的没啥问题，补充一点，需要在草图中将对应尺寸修改为表达式，只有在草图中是表达式的尺寸才会显示在【特征尺寸】中。要么是用【快速尺寸】勾选【表达式】，要么点选尺寸右键有个【添加/移除表达式】。

没有在装配体中用过，测试了一下没试出来。就是【WAVE PMI链接器】在装配体中链接子零件的PMI尺寸好像改不了。如果要修改还是要进去子零件修改PMI尺寸，装配体中感觉最多起个指示作用。不知道还有没有其他办法让PMI在装配体中也能使用。
不过大概思忖一下，可能还是部件间表达式可以在装配体中直接修改子零件的尺寸吧，让PMI只起指示作用。

sqsysweey

Ug确实比sw麻烦点

sqsysweey

帮你顶顶

小豆鸭

等大佬指点学习

czw1324

大概试出来了，可以试试。
1.将零件的引用集设置为【Entire part】。

2.资源条里打开【MBD查询】和【MBD导航器】选项卡。

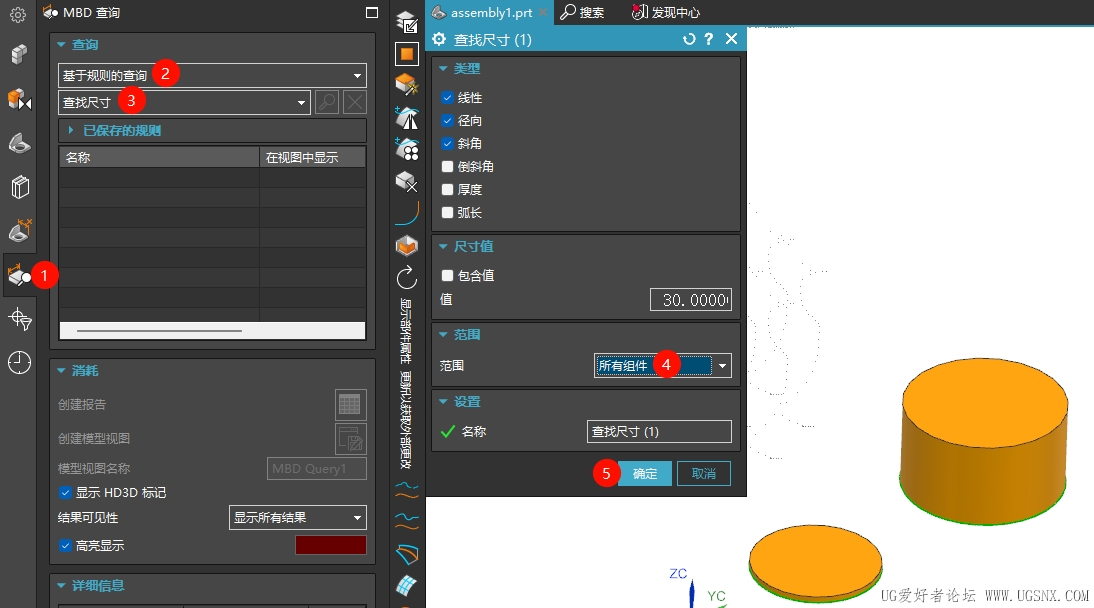

3.进入【MBD查询】选项卡，如图所示选项。

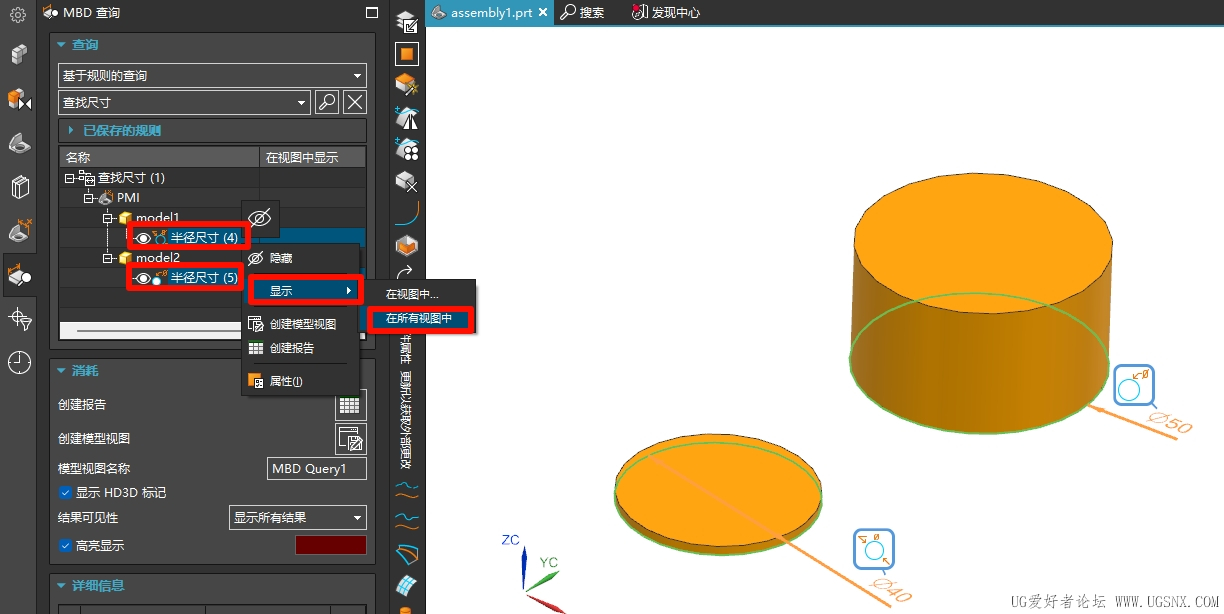

4.选中PMI尺寸右键选择显示在所有视图中。

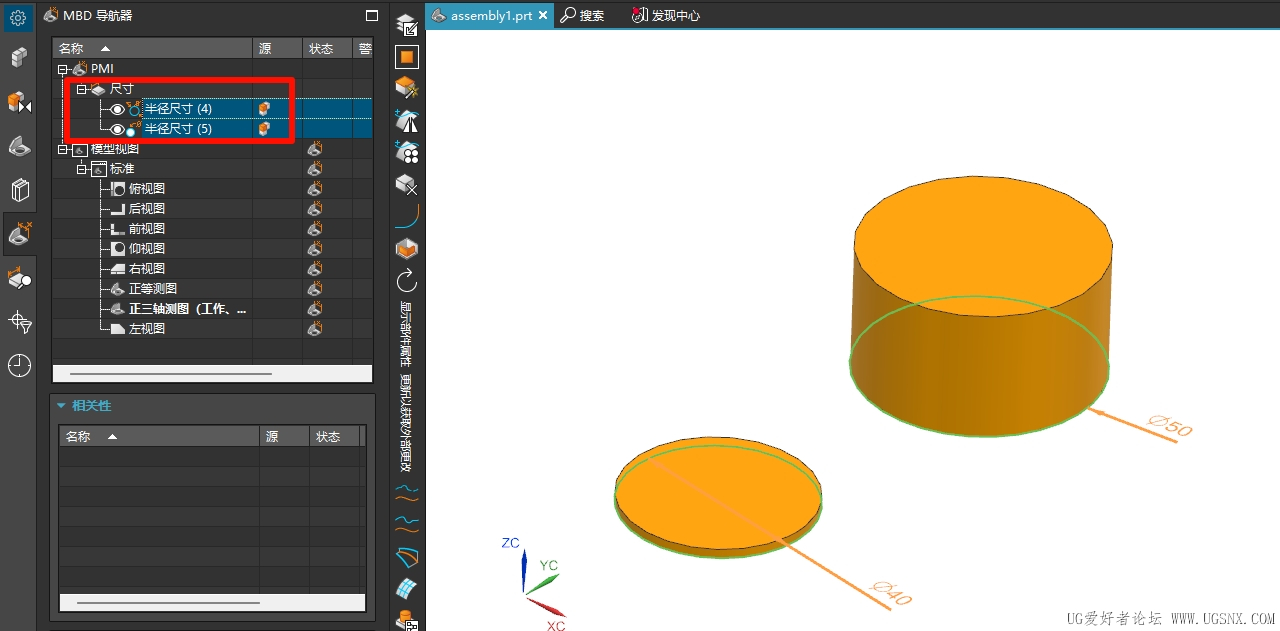

5.即可显示在【MBD导航器】中。如果要隐藏某个组件的PMI可以更改引用集。

双击模型上的PMI，就会进入对应的工作部件，再修改即可。
