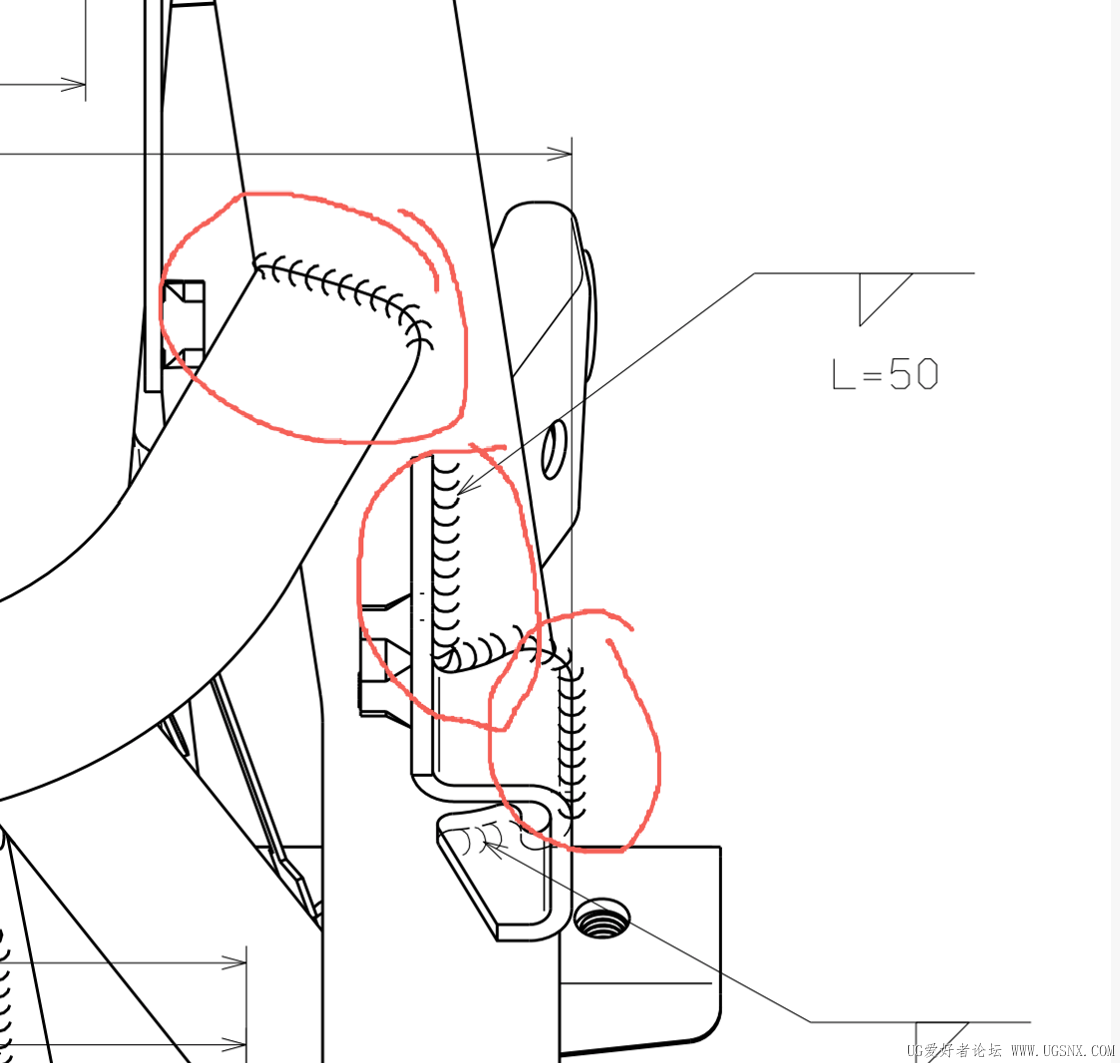

工程图这种焊疤怎么表示啊，是在工程图里面画还是装配图里面画了导出啊

18551991547

18551991547

这个这个

893011376

不知道怎么搞的

老幽灵怪

不知道啊，还有这种焊缝

18551991547

它这个只是焊接表示的一个方法，CAD里面就有，但是三维导二维再标注太麻烦了，想直接在NX里面标

相随*

CAD方便

UG冲

先明确：两种表示法（国标）
符号法（首选、95% 场景）
用标准焊接符号 + 指引线 + 尺寸表示
不画焊疤实体，只标符号
车间一看就懂：焊型、焊高、长度、位置




图示法（辅助、复杂焊缝才用）
局部剖 / 放大图，用粗实线画出焊疤轮廓
仅用于：坡口形状、特殊焊道、需要明确剖面的场合
二、UG/NX 正确做法（工程图内直接标）
方法 1：用「焊接符号」命令（最快、标准）
进入制图模块
菜单：插入 → 注释 → 焊接符号（Weld Symbol）


在对话框里选：
角焊（三角形）、对接、点焊、塞焊等
填焊脚高（如 5mm）、长度、间距


点指引线箭头指向焊缝 → 确定
自动生成符合国标（GB/T 324）的符号
