求问如图曲面上的渐消面是怎么做的呢

不要靠近小香猪 · 发表于 2026-5-23 19:25:42

求问大家，像图上这种曲面上的U型纹路，怎么做到从下往上逐渐消失的，如果能有步骤就更好啦，谢谢！

NQJ-NX · 发表于 2026-5-26 11:46:21

不要靠近小香猪发表于 2026-5-26 08:46
老师你好，这个图我没有源文件，我有一个类似的可以看一下

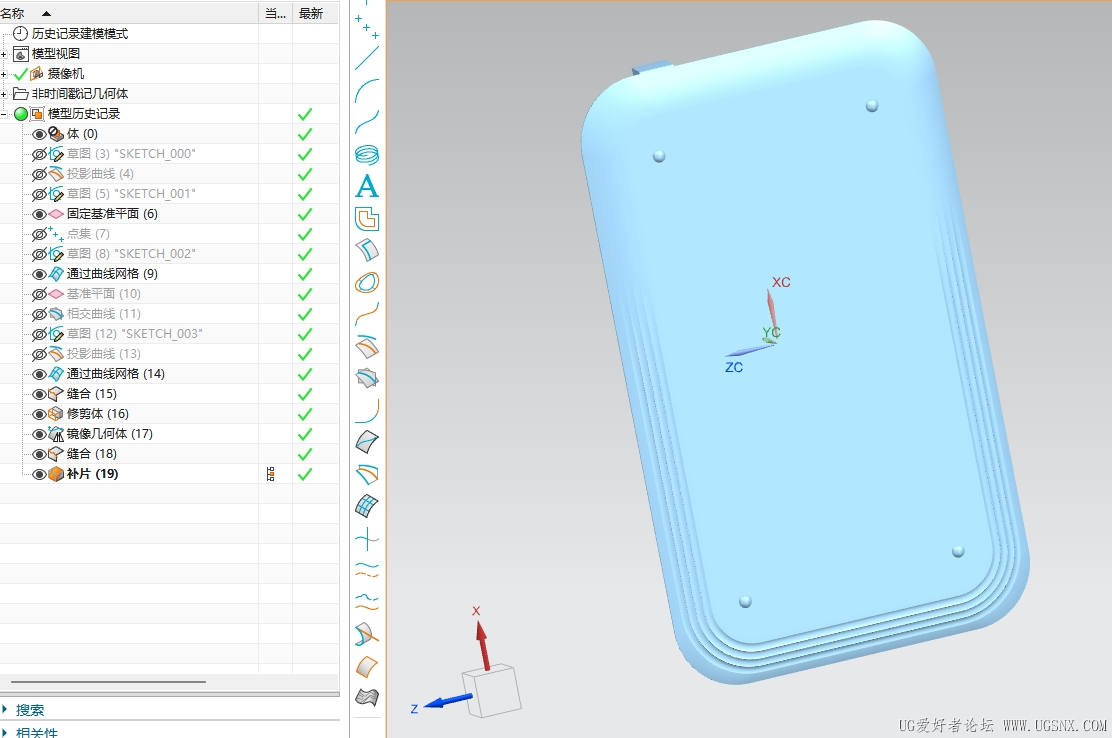

是这样吗

kirito1 · 发表于 2026-5-24 12:24:46

先将整体的外围面做出来，先将u型的线描绘出来，投影至面上开始偏置距离，再将外围面向内偏置看看是否跟槽的底部重合，中间部分不重合的地方，跟原有面桥接面，把槽的底面与外围面导变r，或者重新接面就好了

NQJ-NX · 发表于 2026-5-25 13:11:42

有基本图吗

不要靠近小香猪 · 发表于 2026-5-26 08:46:15

NQJ-NX 发表于 2026-5-25 13:11
有基本图吗

BOT.prt (138.5 KB, 下载次数: 7)

屏幕截图 2026-05-26 084140.jpg

老师你好，这个图我没有源文件，我有一个类似的可以看一下

不要靠近小香猪 · 发表于 2026-5-26 18:03:03

NQJ-NX 发表于 2026-5-26 11:46
是这样吗

是的。那几个草图分别是画的什么呢，这个文件可以分享一下吗

黄锐泮 · 发表于 2026-5-26 19:09:29

NQJ-NX 发表于 2026-5-26 11:46
是这样吗

大佬牛批

NQJ-NX · 发表于 2026-5-27 10:39:43

本帖最后由 NQJ-NX 于 2026-5-27 10:45 编辑

不要靠近小香猪发表于 2026-5-26 18:03
是的。那几个草图分别是画的什么呢，这个文件可以分享一下吗

BOT.zip (873.75 KB, 下载次数: 25) prt版本2306

草图是画几个线投影用

冷雨无情 · 发表于 2026-5-27 21:36:27

本帖最后由冷雨无情于 2026-5-27 21:38 编辑

类似于这样的效果,参数化阵列特征一步就能出来这种效果,B站上有很多这样的教学视频,可以看一下.明白参数化阵列里的参数变化就懂了.

北心弦 · 发表于 2026-5-29 14:22:42

都是大佬啊，学习学习
